WinCC Recipes

• Заказные данные
  (3)
• Информационные материалы

  Информационные материалы





  • Опциональное программное обеспечение для SIMATIC WinCC Runtime Advanced и WinCC Runtime Professional для управления записями данных в рецептах соответствующих производственных машин и производственных данных.
  • Рецептурные данные могут передаваться, например, из блока управления в контроллер и настройки последнего на выпуск другого вида продукции.
  • Лицензирование:
    • панели операторов SIMATIC/ многофункциональные панели/ панели серии Comfort Panels:
      Лицензирования не требуют.
    • WinCC Runtime Advanced:
      Требуется одна лицензия для каждой станции оператора.
    • WinCC Runtime Professional:
      Требует наличия лицензии на сервере или на одноместной станции.

  Функции

  • Ввод записей данных (например, оперативных параметров машины, производственных данных для машины по производству пластмасс) с прибора человеко-машинного интерфейса, а также сохранение данных и их передача в систему автоматизации.
  • Отображение или ввод записей данных с помощью конфигурируемого экранного объекта или с экранов отображения процесса, распределенных по проекту.
  • Элементы записей данных связываются с процессом через непосредственное соединение с тегами.
  • Передача записей данных в или из контроллера.
  • Мощные интерфейсы позволяют синхронизировать обмен данными с контроллером.
  • Сохранение записей данных на локальном носителе данных или на удаленном сервере, подключенном через сеть.
  • Регистрация записей данных в виде отчета о выпуске партии продукции или отчета за смену.
  • Удобное и гибкое управление записями данных с помощью мощных стандартных функций.

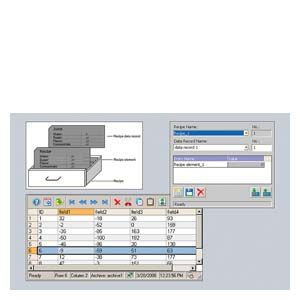

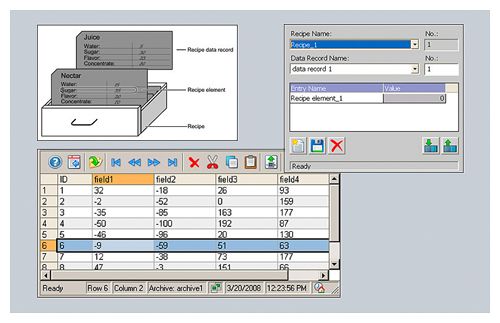

  Рецепты и записи данных создаются отдельно с помощью удобного WinCC редактора проектирования. Конфигурируемый табличный объект позволяет отображать данные во время работы системы. Более того. Отдельные элементы записей данных можно отображать в полях ввода-вывода, расположенных на различных экранах отображения процесса.

  Функции импорта и экспорта позволяют выполнять обработку записей данных внешними инструментальными средствами. Например, с помощью MS Excel.

  Особенности

  • Формирование и управление параметрами настройки машин и производственными данными на основе записей данных, используемых для обмена данными с приборами автоматизации.
  • Простое табличное представление элементов данных с помощью конфигурируемого экранного объекта или на нескольких экранах отображения процесса, специализированных по технологическим признакам.
  • Простое оперативное управление с использованием стандартных функций.
  • Экспорт/ импорт записей данных для дальнейшей обработки другими инструментальными средствами. Например, средствами MS Excel.

  Технические данные

  	WinCC Recipes для Runtime Advanced
  	Максимальные значения
  Количество рецептов	999
  Количество элементов на рецепт 1)	2000
  Объем данных пользователя в Кбайт на запись данных	256
  Количество записей данных на рецепт	5000







  1) При использовании массивов каждый элемент массива представляется элементом рецепта



  	WinCC Recipes для Runtime Professional
  	Максимальные значения
  Количество рецептов	Не ограничено 1)
  Количество элементов на рецепт 1)	500 2)
  Объем данных пользователя в Кбайт на запись данных	3000 2)
  Количество записей данных на рецепт	5000 1)







  1) Ограничивается системными ресурсами.

  2) Суммарное количество элементов рецепта и записей данных не должно превышать 320,000.
