SIMATIC WinCC Runtime Advanced

WinCC Advanced является открытой системой визуализации, которая способна поддерживать коммуникационный обмен данными с множеством систем автоматизации.

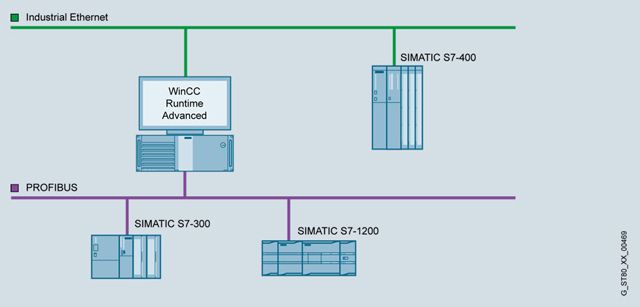

Количество подключаемых контроллеров

WinCC Advanced позволяет подключать параллельно до 8 контроллеров.
Допускается подключение контроллеров других производителей.

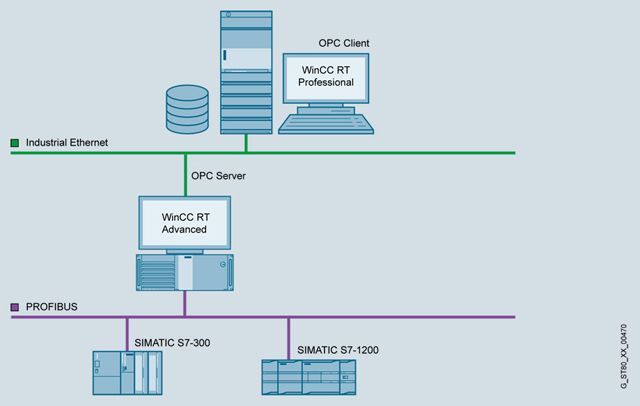

В следующей таблице перечислены коммуникационные протоколы и контроллеры других производителей, связь с которыми поддерживается непосредственно системой WinCC Advanced. Дополнительно контроллеры других производителей могут подключаться через OPC (OLE for Process Control).

Замечания и информацию о OPC серверах различных производителей можно найти в Интернете по адресу: http://www.opcfoundation.org/

Поддерживаемые WinCC Advanced стандарты:

OPC Data Access 2.05a
OPC XML Data Access 1.00 (клиент через шлюз DCOM/XML)

Коммуникационные возможности WinCC Runtime Advanced

Протокол	Описание	Интерфейс компьютера
SIMATIC HMI
Ethernet TCP/IP (HTTP обмен данными)	HTTP связь для обмена данными между системами SIMATIC HMI (клиент + сервер)¹⁾	CP 1612 A2
SIMATIC S7
Ethernet TCP/IP (S7 функции связи)	Канал для обмена данными через Ethernet TCP/IP не более чем с 8 контроллерами SIMATIC S7 S7-1200, S7-300, S7-400, S7-200 с CP 243-1	CP 1612 A2 CP 1613 A2 CP 1623
MPI, PROFIBUS (S7 функции связи)	Канал для обмена данными через MPI, PROFIBUS не более чем с 8 контроллерами SIMATIC S7 S7-1200 с CM 1243-5 (ведущее DP устройство), S7-300, S7-400, S7-200 (только пассивная станция)	CP 5611 A2 CP 5621 CP 5512 CP 5711 CP 5613 A2 CP 5623
PPI (протокол PPI)	Канал для обмена данными через PPI с 1 контроллером SIMATIC S7-200 (сетевое функционирование, возможна параллельная работа с программатором)	CP 5611 A2 CP 5621 CP 5512 CP 5711 CP 5613 A2 CP 5623
Программный интерфейс (S7 функции связи)	Канал для обмена данными с WinAC через программный интерфейс
SINUMERIK ²⁾
Ethernet TCP/IP (S7 функции связи)	Канал для обмена данными с SINUMERIK 840D sl через Ethernet TCP/IP	CP 1612 A2 CP 1613 A2 CP 1623
MPI (S7 функции связи)	Канал для обмена данными с SINUMERIK 840D sl через MPI	CP 5611 A2 CP 5621 CP 5512 CP 5711 CP 5613 A2 CP 5623
Контроллеры других производителей (от WinCC V11.0) ³⁾
Allen Bradley Ethernet IP	Канал для обмена данными не более чем с 4 контроллерами Allen Bradley через Ethernet TCP/IP с поддержкой протокола Allen Bradley Ethernet IP Обеспечивается поддержка обмена данными с контроллерами ControlLogix / CompactLogix, SLC500 / MicroLogix и PLC5	CP 1612 A2
Allen Bradley DF1	Канал обмена данными с контроллерами Allen Bradley по протоколу DF1 Обеспечивается поддержка обмена данными с контроллерами SLC500 / MicroLogix и PLC5 ³⁾	COM1/COM2
Mitsubishi MC TCP/IP	Канал для обмена данными не более чем с 4 контроллерами Mitsubishi через Ethernet TCP/IP с поддержкой протокола Mitsubishi MC TCP/IP Обеспечивается поддержка обмена данными с контроллерами серий FX3, Q и iQ/QnUD	CP 1612 A2
Mitsubishi FX	Канал обмена данными с контроллерами Mitsubishi по протоколу FX Обеспечивается поддержка обмена данными с контроллерами FX1N, FX2N	COM1/COM2
Modbus TCP/IP	Канал для обмена данными не более чем с 4 контроллерами Modicon через Ethernet TCP/IP с использованием протокола Modbus TCP/IP Обеспечивается поддержка обмена данными с контроллерами Quantum, Momentum, Premium, TSX Micro, Compact и M340	CP 1612 A2
Modbus RTU	Канал обмена данными с контроллерами Modicon по протоколу Modbus RTU Обеспечивается поддержка обмена данными с контроллерами Quantum, Momentum и Compact	COM1/COM2
Omron Link / Multi Link	Канал обмена данными с контроллерами Omron по протоколу Link/Multi Обеспечивается поддержка обмена данными с контроллерами CP1x, CJ1x, CJ2H, CS1x и CP2MC	COM1/COM2
OPC
OPC клиент ^{1) 4)}для DA, XML DA	Канал обмена данными через OPC, WinCC может получать данные от приложений, выполняющих функции OPC серверов	CP 1612 A2
OPC сервер для DA	Канал обмена данными через OPC сервер; WinCC способна передавать данные по запросам OPC клиентов	CP 1612 A2

1) HTTP и OPC связь могут использоваться параллельно с другими соединениями. Этот вариант не поддерживается панелями операторов SIMATIC,

способными выполнять HTTP или OPC обмен данными. См. описание системных интерфейсов WinCC V11.

2) Необходима лицензия "SINUMERIK Operate WinCC RT Advanced". См. каталог NC 60.

3) Полную информацию о составе поддерживаемых контроллеров можно найти в описании системных интерфейсов WinCC V11

4) Замечание:

Паралелльное использование канала OPC клиента позволяет, например, устанавливать соединение с SNMP OPC сервером

для визуализации данных. SNMP OPC сервер позволяет выполнять мониторинг любых сетевых компонентов (например,

коммутаторов), поддерживающих протокол SNMP. Более полную информацию можно найти в секции "Коммуникационные системы SIMATIC NET/SNMP OPC Server.

SIMATIC WinCC Runtime Professional

WinCC Professional является открытой системой визуализации, которая способна поддерживать коммуникационный обмен данными с множеством систем автоматизации.

Коммуникационное программное обеспечение

В сочетании с WinCC Runtime Professional может быть использовано коммуникационное программное обеспечение перечасленных в руководстве версий или более высоких версий. Для обновления более старых версий программных продуктов можно использовать программное обеспечение SIMATIC NET upgrade.

Количество подключаемых контроллеров

К WinCC Runtime Professional может быть подключено: через CP 1613 и сеть Industrial Ethernet до 64 контроллеров S7, через CP 5611 и сеть PROFIBUS до 8 контроллеров S7, через CP 5613 и сеть PROFIBUS до 44 контроллеров S7. Подключение большого количества контроллеров (от 10 и более) рекомендуется использовать сеть Ethernet.

Клиент-серверный обмен данными

Обмен данными между клиентами и сервером выполняется на основе протокола TCP/IP. Для такого обмена рекомендуется использовать отдельную локальную сеть компьютеров. В небольших проектах с относительно небольшими объемами передаваемых данных допускается использовать сеть Industrial Ethernet как для обмена данными с контроллерами (WinCC/сервер ↔ контроллер), так и для обмена данными между компьютерами (WinCC/клиент ↔ WinCC/сервер).

Подключение контроллеров других производителей

Поддерживаемые WinCC Runtime Professional стандарты:

OPC Data Access 2.05a
OPC Data Access 3.00
OPC XML Data Access 1.00 (Connectivity Pack/Connectivity Station)
OPC HDA 1.20 (Connectivity Pack/Connectivity Station)
OPC A&E 1.10 (Connectivity Pack/Connectivity Station)

Коммуникационные возможности WinCC Runtime Professional

Протокол	Описание	Интерфейс компьютера
SIMATIC S7
SIMATIC S7 Protocol Suite (набор протоколов SIMATIC S7)	Набор протоколов поддержки каналов связи с SIMATIC S7 через: Ethernet TCP/IP (S7 функции связи) с S7-1200, S7-300, S7-400 MPI, PROFIBUS (S7 функции связи) с S7-1200 с CM 1243-5 (ведущее DP устройство), S7-300, S7-400 Программный интерфейс (S7 функции связи) с WinAC	CP 1612 A2 CP 1613 A2 CP 5611 A2 CP 5621 CP 5512 CP 5711 CP 5613 A2 CP 5623
Контроллеры других производителей (от WinCC V11.0)
Allen Bradley Ethernet IP	Канал обмена данными с контроллерами Allen Bradley через Ethernet TCP/IP с поддержкой протокола Ethernet IP Обеспечивается поддержка обмена данными с контроллерами ControlLogix / CompactLogix, SLC500 / MicroLogix и PLC5	CP 1612 A2
Mitsubishi MC TCP/IP	Канал обмена данными с контроллерами Mitsubishi через Ethernet TCP/IP с поддержкой протокола Mitsubishi MC TCP/IP Обеспечивается поддержка обмена данными с контроллерами серий FX3, Q и iQ/QnUD	CP 1612 A2
Modbus TCP/IP	Канал обмена данными с контроллерами Modicon через Ethernet TCP/IP с поддержкой протокола Modbus TCP/IP Обеспечивается поддержка обмена данными с контроллерами серий Quantum, Momentum, Premium, TSX Micro, Compact и M340	CP 1612 A2
OPC
OPC клиент ¹⁾ для DA, XML DA	Канал обмена данными через OPC, WinCC может получать данные от приложений, выполняющих функции OPC серверов	CP 1612 A2
OPC сервер для DA, XML DA, A&E, HDA	Канал обмена данными через OPC сервер; WinCC способна передавать данные по запросам OPC клиентов	CP 1612 A2
