  Требования к машине.

  Упаковка продукции в картонные упаковки.
  Процесс разделяется на следующие этапы:


  • Формирование упаковки
  • Заполнение
  • Герметизация

  В случае упаковки в картон, различают два типа, в зависимости от упаковочного материала.

  Базовая структура процесса:

  • продукт помещается в плоский картон и обе части продавливается через складные протоки барабана.
  • пустой квадрат возводится путем складывания перегородки и гидов
  • проклеивание соединительных деталей, затем прижимают боковые стенки.
  • После этого, фальцовка, упаковка перевозка на другую станцию, когда крышка клеится.
  • СБОР складных картонных коробок
  • Независимые синхронность продуктов и возведение складных картонных коробок
  • Продукция и картон собраны вместе так называемыми продуктами подачи
  • Продукт выталкивается из ленточного конвейера на второй конвейер.

  Дизайн

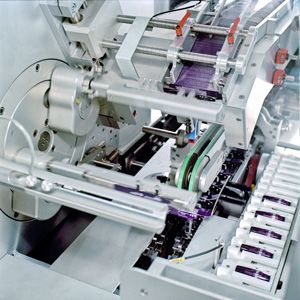

  Пример применения

  Описание решения

  Пример применения для упаковки в картон
  Автоматизация решения


  • Операции управления, визуализации и диагностики
  • Управление технологическим процессом
  • Управление движением
  • Приводы

  Управление станком

  Управление машиной осуществляется SIMOTION D4x5. Он выполняет следующие функции ПЛК и управления движением:

  • Логические
  • Режим работы менеджера
  • Вход
  • Замкнутый контур управления (напряжение, склейка)
  • Синхронные операции
  • Камеры
  • Связь верхнего и нижнего уровня
  • Сопряжение с системами верхнего уровня

  Управление и наблюдение (HMI)

  Управление и мониторинг машины производится, например, с помощью Multi Panel с ПО  WinCC . Следующие функции реализованы с использованием Multi Panel:

  • Выбор модуля
  • Процесс управления данными
  • Скорость
  • Предварительная технологии значений
  • Диагностика / удаленная диагностика

  Приводы

  Приводы структуры - преобразователи SINAMICS S120 и 1FT6/1FK7 двигатели.

  Особенности

  Для того, чтобы упаковать продукты, такие как бутылки, пакеты или другие очень маленькие продукты, такие как помады в картонных коробках, необходимо точно координировать различные шаги и двигательную последовательность, иногда в цикле 1 секунды.
  Решающее значение для успеха приложений этого типа имеет система на основе SIMOTION  и SINAMICS, компактная система, в который необходимая производительность и функциональность интегрирована. Недавно разработанные, индивидуальные "картонные" библиотеки ПО также имеют важное значение для легкой реализации.


  • Простой, успешный ввод в эксплуатацию благодаря предварительно, испытанным элементам программного обеспечения
  • Совместимость со всеми дисками и кодировщиками типов снижает затраты на инжиниринг
  • Все функции можно настроить - программирование сведено к минимуму - в результате быстрой интеграции в программе пользователя.
  • Удаленная диагностика, ввод в эксплуатацию и настройку инструментов, интегрированных в единую масштабируемую систему  SCOUT уменьшает обслуживание и настройки в разы.

  Приложения:

  • Библиотека состоит из четырех функциональных блоков.
  • Эти функциональные блоки содержат основные функции, автоматический режим, который может быть сконфигурирован в деталях, расширение функций в ручном режиме (возврат в исходное состояние, ручной режим)
  • Все функции можно настроить - программирование пользователем сведено к минимуму - в результате быстрой интеграции в программе пользователя.
  • блоки могут быть использованы в проекте более одного раза.
