  Измерения и системы управления циклами шлифования

  VM25 –Модульная многофункциональная система для измерения и управлением шлифовальными циклами

  VM25 включает в себя аппаратные и программные компоненты, необходимые для обеспечения производительности, рентабельности и качества процесса шлифования для автоматической и ручной операции.

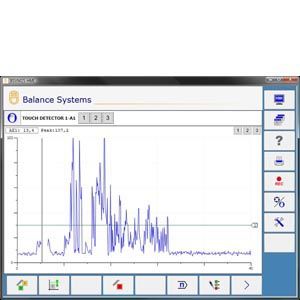

  VM25-HMI – Пакет программного обеспечения

  VM25-HMI интерфейс  легко интегрируется пользователем  в свои прикладные программы, или как немедленно доступная отдельная задача.


   Пользователя программа, основанная на библиотеке Active X может взаимодействовать с устройствами и оператором, благодаря полному интерфейсу программирования для того чтобы управлять следующими функциями:

  • Одним или двумя плоскошлифовальными кругами, выполняющими обработку  с высокой точностью балансирования без сдвоенного эффекта (запатентовано), с тем чтобы добиться поразительного качества поверхности шлифования

  •  С помощью  акустической эмиссии  и  датчиков:

    • Обнаружение контакта круга для оптимизации рабочих и отделочных циклов

    • приобретение моделей с характеристиками резки для контроля и сигнализации аномалий процесса

  • Сравнительные измерения в процессе работы с обратной связью для  немедленного исправления в PLC/CNC диаметра, длины и действительной позиции, так  же как и  ошибки округлости (запатентовано) для предотвращения производства брака и обеспечения качественного  последовательного производства

  • FFT анализ для контроля вибрации машин и диагностики аномальных компонентов

  • Сбор данных по измерениям, внутренних и внешних событий и их последующая передача другим подходящим средствам информации для процесса внимательного наблюдения

  • Сетевое подключение к ПК для телесервиса, мастер или подчиненного режима.


  Функции

  The user interface VM25-HMI can be easily integrated by the user into a user application program, or activated as an independent task that can be used immediately.

  Thanks to a complete programming interface based on an Active X library, the program can interact with the devices and the operator for managing the following functions:

  • Balancing the grinding wheel in 1 or 2 planes, made possible by high-precision balancing heads without torque effect (patented), to achieve the best possible quality.
  • Using acoustic, hydrophone and power sensors:
    • Determining the grinding wheel contact to optimize the machining and finishing cycles
    • Recording of the normal cutting characteristic patterns to monitor and signal process irregularities
  • Absolute and comparative in-process measurement of the workpiece, with immediate correction feedback signal to the CNC/PLC for diameters, lengths and current positions, as well as for roundness deviations (patented), to avoid missing parts and to secure consistent production quality
  • FFT analysis to monitor machine vibration and diagnose faulty components
  • Data collection referred to measurements, internal and external events – with subsequent transfer of this data to other suitable media for process analysis
  • Network connection to a remote PC, in the master or slave mode, via teleservice

  Интеграция

  The VM25 system can be used for the following CNC:

  • SINUMERIK 840D sl
    with SINUMERIK PCU 50.5 Windows 7

  Особенности

  • Полная
  • Гибкая
  • Легко интегрируемая
  • Интеллигентная
  • Доступная
