PCS 7 LAB Collection для лабораторных установок

• Заказные данные
  (1)
• Информационные материалы

  Информационные материалы



  Одной из особенностей лабораторных работ является проведение множества экспериментов, с помощью которых получают новые знания и улучшают характеристики серийного продукта. Особенно существенно для автоматизированной лаборатори, в дополнении к высокому качеству, эффективности и безопасности, является гибкая адаптация лабораторного оборудования к автоматизированной технологии.

  С PCS 7 LAB коллекцией мы предлагаем  проект автоматизации на базе SIMATIC PCS 7, который полностью соответствует специальным лабораторным условиям. Соответствующая системная платформа  SIMATIC PCS 7 (SIMATIC PCS 7 BOX RTX, ET 200pro или ET 200S I/O и последовательный интерфейс для оборудования сторонних производителей) описывается в деталях в трех конфигурационных списках.

  В зависимости от проектных спецификаций это позволит Вам собрать необходимую лабораторную систему, готовую гибко влиять на используемую технологию. Выбранные компоненты могут быть заказаны по отдельности на основании основного и дополнительных каталогов SIMATIC PCS 7.

  PCS 7 LAB коллекция полезна не только для автономных лабораторных целей. Интеграция этой системы в сетевую структуру завода позволяет осуществлять эффективный обмен информацией, включая и передачу данных о результатах лабораторных исследований.

  Область применения

  Предпочтительными приложениями для PCS 7 LAB Collection являются:

  • Лаборатории в индустрии процессов (химической и фармацевтической, биотехнологий, пищевой)
  • Учебные центры (при университетах, колледжах)
  • Тестовые системы автоматизации

  Дизайн



  PCS 7 LAB Collection

  PCS 7 LAB Collection конфигурируется на базе системной платформы SIMATIC PCS 7. Лабораторная автоматизация SIMATIC PCS 7 харакктеризуется следующими свойствами:

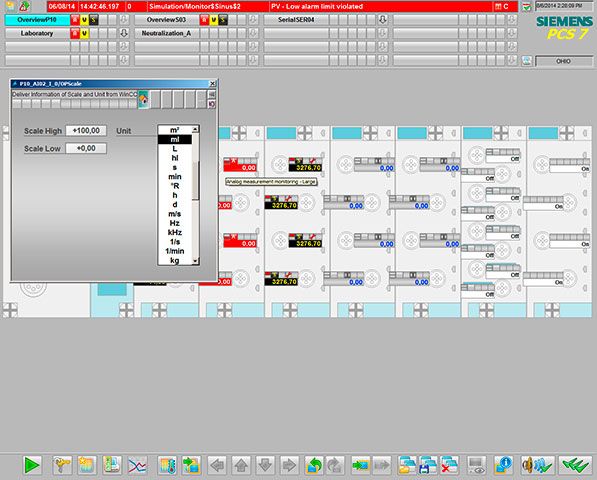

  • Установкой пределов и единиц измерений аналоговых значенийи с помощью интерфейса оператора (OS)
  • Исходными кодами для подключения устройств последовательными интерфейсами, такими, как например, Sartorius весы, Huber термостаты или кориолисовские измерители потоков от Bronkhorst

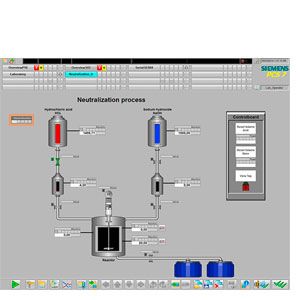

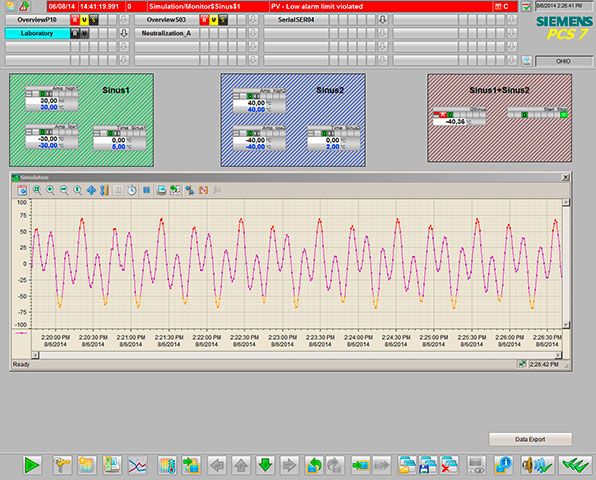

  • Примерами типовых лабораторных задач, таких как дозирование, мониторинг температуры и т.п.
  • Примерами макросов для:
    • экспорта данных в Microsoft Excel
    • управления SFC их Microsoft Excel
  • Функциями разграничения прав доступа для персонала лаборатории (Ассистент, операратор и т.д.)
  • Документированными примерами приложений



  Системная платформа для PCS 7 LAB Collection

  Программное и аппаратное обеспечение SIMATIC PCS 7 для проектирования и автоматизации управления заказывается индивидуально на основании основного и дополнительных каталогов SIMATIC PCS 7, например, ST 70, ST 80 или IK PI.

  Компоненты могут выбираться в соответствии со следующими 3 конфигурациями:

  • Система все-в-одном SIMATIC PCS 7 BOX RTX и ET 200pro I/O
  • Система все-в-одном SIMATIC PCS 7 BOX RTX и ET 200S I/O
  • Компоненты для последовательного подключения оборудования сторонних производителей

  Система все-в-одном SIMATIC PCS 7 BOX RTX и ET 200pro I/O

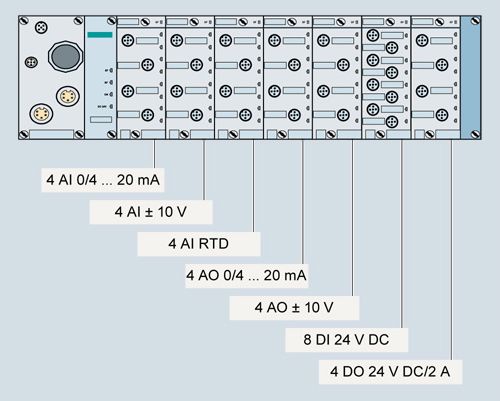

  Размещение ET 200pro модулей для соответствующей конфигурации

  Кол-во	Заказной номер	Назначение
  1	6ES7650-2QA17-0YX0	SIMATIC PCS 7 BOX RTX V7.1 (ES, OS and AS) собранная и предустановленная, состоящая из: SIMATIC Box PC 627B, 24 V DC, с операционной системой Windows XP Professional MUI (German, English, French, Italian, Spanish), WinAC RTX логический контроллер и SIMATIC PC DiagMonitor ПО Мышь SIMATIC PCS 7 AS/OS ПО разработки V7.1, 250 AS/OS процессных объектов POs, 5 языков (German, English, French, Italian, Spanish), ПО класса A, плавающая лицензия на 1 пользователя
  1	6ES7652-0XD17-2YB5	SIMATIC PCS 7 SFC визуализация V7.1 для отображения и управления SFC последовательностями с операторской станции; 6 языков(German, English, French, Italian, Spanish, Chinese), ПО класса A, с операционной системой Windows XP Professional или Windows Server 2003, лицензия на 1 пользователя
  1	6ES7141-4BF00-0AB0	Дискретный модуль входов 8 DI для ET 200pro High Feature, DC 24 V, с возможностью диагностики; включая шинный модуль
  1	6ES7142-4BD00-0AB0	Дискретный модуль выходов 8 DO для ET 200pro High Feature, DC 24 V, 2 A, с возможностью диагностики; включая шинный модуль
  1	6ES7144-4FF00-0AB0	Аналоговый модуль входов 4 AI U для ET 200pro High Feature, ± 10 V; ± 5 V; 0 ... 10 V, 1 ... 5 V, с канальной диагностикой; включая шинный модуль
  1	6ES7144-4GF00-0AB0	Аналоговый модуль входов 4 AI I для ET 200pro High Feature, ± 20 mA; 0 ... 20 mA; 4 ... 20 mA, с поканальной диагностикой; включая шинный модуль
  1	6ES7144-4JF00-0AB0	Аналоговый модуль входов 4 AI RTD для ET 200pro High Feature, сопротивление: 150, 300, 600 и 3000 Ω; термосопротивления: Pt100, 200, 500, 1000, Ni100, 120, 200, 500 и 1000; с поканальной диагностикой; включая шинный модуль
  1	6ES7145-4FF00-0AB0	Аналоговый модуль выходов 4 AO U для ET 200pro High Feature, ± 10 V; 0 ... 10 V; 1 ... 5 V, с канальной диагностикой; включая шинный модуль
  1	6ES7145-4GF00-0AB0	Аналоговый модуль выходов 4 AO I для ET 200pro High Feature, ± 20 mA; 0   20 mA; 4   20 mA, с канальной диагностикой; включая шинный модуль
  1	6ES7154-2AA00-0AB0	Интерфейсный модуль IM 154‑2 для ET 200pro High Feature; включая терминальный модуль
  6	6ES7194-4CA00-0AA0	Интерфейсный модуль CM IO 4 x M12 4 x M12 разъемы для подключения цифровых/аналаговых датчиков или позиционеров к ET 200pro
  1	6ES7194-4CB00-0AA0	Интерфейсный модуль CM IO 8 x M12 8 x M12 разъемы для подключения цифровых датчиков или позиционеров к ET 200pro
  1	6ES7194-4GA00-0AA0	ET 200pro модульный рэк, узкий для интерфейсных, элетронных и питающих модулей: 500 mm





  Дополнительные аксессуары

  Кол-во	Заказной номер	Назначение
  1	6ES7648-0CB00-0YA0	SIMATIC PC клавиатура(USB подключение); с интернациональной раскладкой
  1	6ES7790-0AA01-0XA0	SIMATIC PC мышь(оптическая, 3-кнопочная) для программатора и PC; с адаптером





  Дополнительные аксессуары

  Возможные дополнительные аксессуары (обеспечиваемые пользователем):

  • Монитор, включая сетевой и сигнальный кабели
  • PROFIBUS кабель
  • M12 разъемы к ET 200pro для подключения позиционеров и датчиков

  Система все-в-одном SIMATIC PCS 7 BOX RTX и ET 200S I/O

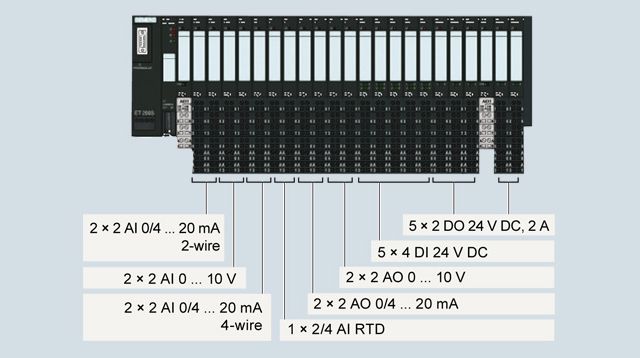

  Размещение ET 200S модулей  для соответствующей конфигурации

  Кол-во	Заказной номер	Назначение
  1	6ES7650-2QA17-0YX0	SIMATIC PCS 7 BOX RTX V7.1 (ES, OS и AS) собранная и предустановленная, состоящая из: SIMATIC Box PC 627B, 24 V DC, с операционной системой  Windows XP Professional MUI (German, English, French, Italian, Spanish), WinAC RTX software логический контроллер и SIMATIC PC DiagMonitor ПО Мышь SIMATIC PCS 7 AS/OS ПО разработки V7.1, 250 AS/OS процессных объектов POs, 5 языков (German, English, French, Italian, Spanish), ПО класса A, плавающая лицензия на 1 пользователя
  1	6ES7652-0XD17-2YB5	SIMATIC PCS 7 SFC визуализация V7.1 для отображения и управления SFC последовательностями с операторской станции; 6 языков(German, English, French, Italian, Spanish, Chinese), ПО класса A, с операционной системой Windows XP Professional или Windows Server 2003, лицензия на 1 пользователя
  1	6EP1336-3BA00	SITOP модуль 20 модуль питания; ввод: 120/230 V AC, вывод: 24 V DC/20 A
  1	6ES7131-4BD01-0AB0	DI 4 x DC 24 V, High Feature; дискретный модуль входов для ET 200S  с возможностью диагностики; мониторингом короткого замыканияж заказ: 5 штук
  1	6ES7132-4BB31-0AB0	DO 2 x DC 24 V/2 A, High Feature, дискретный модуль вsходов для ET 200S с возможностью диагностики; с возможностью поканальной установки подстановочного значения при сбое CPU (параметризуемое), с поканальным мониторингом короткого замыканияж и разрыва (при "1" сигнале); заказ: 5 штук
  2	6ES7134-4FB01-0AB0	AI 2 x U (± 5 V, 1 ... 5 V, ± 10 V) /13 bit, стандартный аналоговый модуль входов для ET 200S; внутримодульная диагностика, диагностика переполнения
  2	6ES7134-4GB01-0AB0	AI 2 x I, 2-проводной MU (4 ... 20 mA)/ 13 bit, стандартный аналоговый модуль входов для ET 200S; внутримодульная диагностика, диагностика переполнения, мониторинг обрыва
  2	6ES7134-4GB11-0AB0	AI 2 x I, 4-проводной MU (± 20 mA, 4 ... 20 mA)/ 13 bit, стандартный аналоговый модуль входов для ET 200S; внутримодульная диагностика, диагностика переполнения, мониторинг обрыва
  1	6ES7134-4JB51-0AB0	AI 2/4 x RTD стандартный для термосопротивления или измерение сопротивления аналоговый модуль входов для ET 200S; 2 входа (3- и 4-проводное соединение) / 4 входа (2-проводное соединение) Max. разрешение 15 bits + знак Термосопротивление Pt100, Ni100 Модульная диагностика: переполнения, внутренний сбой, ошибка параметрирования Поканальный мониторинг обрыва
  2	6ES7135-4LB02-0AB0	AO 2 x U (1 ... 5 V, ± 10 V) /15 bit, high feature аналоговый модуль выходов для ET 200S; Внутримодульная диагностика Параметрируемое подстановочное значения в случае сбоя CPU Мониторинг короткого замыкания
  2	6ES7135-4MB02-0AB0	AO 2 x I (± 20 mA, 4 ... 20 mA) /15 bit, high feature аналоговый модуль выходов для ET 200S; Внутримодульная диагностика Параметрируемое подстановочное значения в случае сбоя CPU Мониторинг короткого замыкания
  1	6ES5710-8MA11	SIMATIC S5, 35 mm DIN рейка, длина 483 mm для 19" шкафов
  5	6ES7193-4CA40-0AA0	Терминальный модуль TM-EE15S26-A1, 2 × 6 выводов, терминальный доступ к AUX1 шине,  заказ: 5 штук
  2	6ES7138-4CA01-0AA0	PM-E модуль питания; 24 V DC/10 A Мониторинг входного напряжения
  2	6ES7193-4CC20-0AA0	Терминальный модуль TM-P15S23-A1 2 × 3 выводов, терминальный доступ к AUX1 шине, заказ: 1 штука
  1	6ES7151-1BA02-0AB0	Интерфейсный модуль IM 151-1 для ET 200S, High Feature





  Дополнительные аксессуары

  Кол-во	Заказной номер	Назначение
  1	6ES7648-0CB00-0YA0	SIMATIC PC клавиатура(USB соединение); с интернациональной раскладкой
  1	6ES7790-0AA01-0XA0	SIMATIC PC мышь(оптическая, 3-кнопочная) для программатора и PC; с адаптером





  Дополнительные аксессуары

  Возможные дополнительные аксессуары (обеспечиваемые пользователем):

  • Монитор, включая сетевой и сигнальный кабели
  • PROFIBUS кабель

  Компоненты для последовательного подключения устройств сторонних производителей

  Устройства с последовательным интерфейсом подключаются посредством CP 341 коммуникационных модулей к лабораторной системе. Библиотека блоков для адресации устройств поставляется в составе PCS 7 LAB Collection.

  Кол-во	Заказной номер	Назначение
  1	6ES7341-1AH02-0AE0	CP 341 коммуникационный модуль с 1 x RS 232C (V.24) интерфейсом
  1	6ES7153-2BA02-0XB0	IM 153-2 High Feature слейв для ET 200M подключаемый к PROFIBUS DP
  1	6ES7390-1AE80-0AA0	Стандартная рейка (без функции "горячей замены") Длина: 482 mm (19")





  Инсталляция

  Инсталляция зависит от размера, доступного для установки, и требований окружающей лаборатории среды. В соответствии с руководством по инсталяции системы управления SIMATIC PCS 7, лабораторная система, определяемая конфигурационными списками, подходит не только для монтажа на стену, но также и в шкафах.

  Это позволяет гибкое планирование конструкции системы. Можно применять как централизованную, так и децентрализованную версию системы.

  Следующие компоненты могут размещаться внутри компактной защитной оболочки, если требуется:

  • SIMATIC PCS 7 BOX RTX
  • Компоненты с последовательным интерфейсом сторонних производителей
  • 24 V DC модуль питания для ET 200pro

  Инсталляция предлагается также в форме услуги. Соответствующие запросы Вы можете направлять в:

  Siemens AG
  Industry Sector
  Industry Automation Division
  Control Components and Systems Engineering, Karlsruhe
  Tel.: +49 721 595 -3776
  Fax: +49 721 595-4711
  E-mail: addon_s2.aud@siemens.com

  Дальнейшая информация

  Дополнительную информацию можно найти по адресу:

  http://www.siemens.com/simatic-pcs7-lab
