Демонстрационный стенд SINAMICS DCM

Заказные данные
(2)

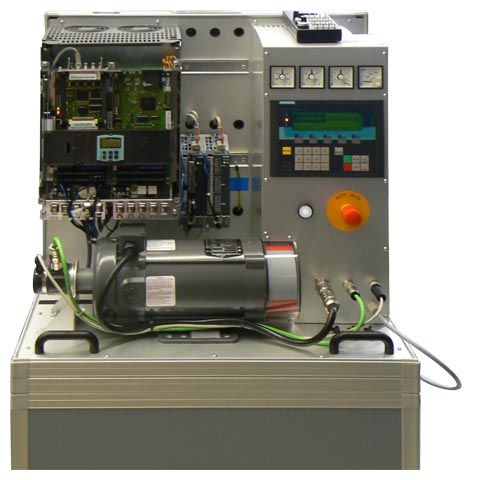

Демонстрационный чемодан, открытый

Демонстрационная модель SINAMICS DC Master вмонтирована в прочный корпус и полностью готова к работе. Она включает конвертер DC 480 V 3 AC, DC 30 A, электродвигатель постоянного тока на 1 кВт, а также многочисленные варианты и принадлежности. Чемодан имеет два встроенных транспортных колеса и шарнирную ручку.

Объем поставки

В демонстрационный чемодан SINAMICS DC Master включены следующие основные компоненты, в том числе необходимый монтаж, связь и кабели сигнала:

Преобразователь DC 6RA8018-6FV62-0AA0-Z; Z=G00+G10+G20+S01 G00 = расширенный CUD левый G10 = стандартный CUD правый G20 = коммуникационная панель CBE20 лев. S01 = карта памяти лев.
TM31 терминальный модуль
TM15 терминальный модуль
AOP30 расширенная панель оператора
Фильтр подавления радиопомех
Трехфазный коммутирующий реактор для цепи обмотки ротора
Однофазный коммутирующий реактор для цепи обмотки возбуждения
Электродвигатель постоянного тока 1 кВт, 1 750 оборотов в минуту
Кодирующее устройство импульса OG 60 DN 2040 CI
Аналоговый тахометр GT 5.05 L/410, V_o= 10 V/1 000 rpm
Ввод в эксплуатацию коробки для SINAMICS DC Master для управления аналоговыми и цифровыми входами и выходами

Свободные функциональные блоки и диаграмма контроля привода могут использоваться без каких-либо ограничений.

Демонстрационный чемодан также доступен без встроенного электродвигателя постоянного тока для управления внешне установленным электродвигателем постоянного тока (Номинальные данные преобразователя должны быть соблюдены).

Область применения

Демонстрация DC приводов клиентам
Обучение Siemens сотрудников и клиентов
Испытание конфигурации

Группа автоматизации может быть осуществлена с использованием демонстрационного чемодана SIMATIC вместе с одними или несколькими SINAMICS DC Master демонстрационными чемоданчиками.

Функции

Упраление

Источники команд:

пульт, который подключен к клеммам блока TM15 и TM31
панель оператора AOP30
интерфейс PROFIBUS
интерфейс PROFINET

Описание производится с демонстрационным чемоданчиком. Это наглядно демонстрирует принцип панели оператора и возможных функций оператора управления.
Чтобы использовать STARTER требуется программирование устройства или ПК. Системные требования описаны в разделе STARTER.

Технические данные

SINAMICS DCM демонстрационный чемоданчик
Питание от сети
Напряжение питания	400 в 3 AC (+15 %/-20 %)
Номинальная частота	45 … 65 Гц
Соединительный кабель с разъемом 16‑A-CECON (5UR5076‑3), длина	примерно 4 м
Line connection fusing required	16 A
Размеры и вес
ширина	примерно 680 мм
высота	примерно 700 мм
глубина	примерно 430 мм
вес со встроенным двигателем DC	примерно 70 кг
вес без мотора	примерно 55 кг
