Разъединители с предохранителями 3NP до 630 A
- Информационные материалы
Область применения
Предохранители-выключатели-разъединители SENTRIC 3NP4 и 3NP5 являются аппаратами для ручной коммутации и/или полного разъединения с созданием видимого разрыва потребителей и распределительных устройств. Они могут включать, проводить и отключать номинальный ток (с учетом определенной перегрузки).
Благодаря аппаратам SENTRIC 3NP4 и 3NP5 последующие потребители становятся всеполюсными и безопасно отключаются от сети под нагрузкой.
Предохранители-выключатели-разъединители SENTRIC 3NP4 и 3NP5 оптимально подходят установки в распределительных щитах (напр., ALPHA, SIKUS), шкафах для учета электроэнергии (напр., ALPHA 400-ZS) и изолированных распределительных системах. таких как SENTRIC 8HP.
Возможность монтажа в самых различных системах сборных шин обеспечивает им широкое использование при конструировании электрошкафов и систем управления.
Аппараты SENTRIC 3NP4 типоразмеров NH 0002) и NH 00 могут защелкиваться на монтажной рейке 35 мм и оптимально комбинируются с другими коммутационными аппаратами, напр., в конденсаторных батареях для компенсации реактивной мощности.

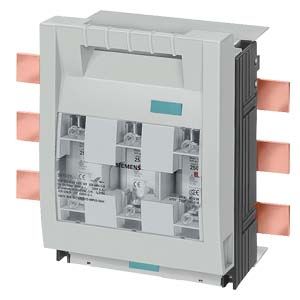

Предохранители-выключатели-разъединители SENTRIC 3NP4 и 3NP5
В сочетании с предохранителями для защиты полупроводников (напр., SITOR) используются для защиты преобразователей частоты и устройств плавного пуска.
Предохранители-выключатели-разъединители SENTRIC NP
Предохранители-выключатели-разъединители SENTRIC 3NP4 и 3NP5 устойчивы к климатическим воздействиям и отвечают нормам МЭК 60947-1, МЭК 60947-3 и DIN VDE 0660 часть 107.
Для применения в условиях с высоким содержанием серы предлагается типоряд SENTRIC 3NP5, а также аппараты 3NP40 1 и 3NP40 7 с лужением (по запросу.
Кроме того, предохранители-выключатели-разъединители SENTRIC 3NP5 соответствуют нормам BS 5419 , а также допускаются к использованию на судовых установках.1)
Все предохранители-выключатели-разъединители SENTRIC 3NP4 и 3NP5 пломбируются стандартно или с помощью принадлежностей.
1) Использовать апробированные плавкие вставки!
2) Соответствует габаритным размерам предохранителей NH 000 (NH 00C) или NH 00 уменьшенного размера; максимальная ширина - 21 мм по МЭК 60269-2-1 и DIN VDE 43620.
