  Самоцентрирующийся комбинированный монтажный блок для весоизмерительных ячеек SIWAREX WL230 BB-S SA особенно хорошо подходит для установки в небольшие резервуарные, платформенные и рольганговые весы

  Дизайн

  Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из одного или двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.

  Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки.

  Ограничение качания предотвращает боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Блок рассчитан на компенсацию максимальной горизонтальной силы в Fh = 5 кН. Макс. боковое отклонение составляет ±1,5 мм

  Стопор подъема предотвращает недопустимо большой ход несущей конструкции вверх, вплоть до максимальной вертикальной силы в Fv = 6 кН.

  Встроенная защита от перегрузки гарантирует невозможность повреждения ячейки при статической перегрузке с вертикальной силой до 5 кН.

  Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента

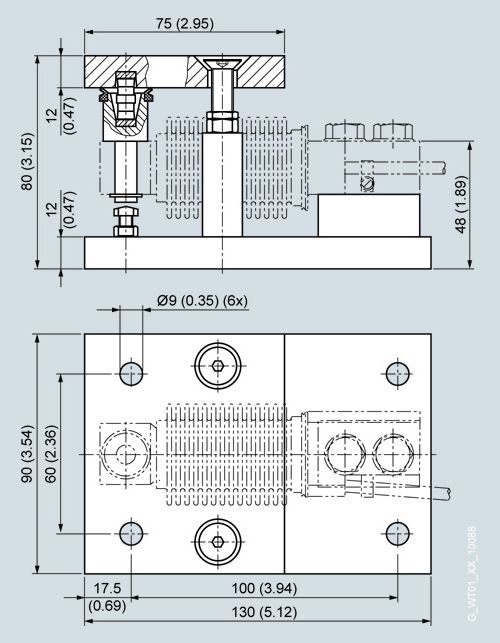

  Чертеж



  Комбинированный монтажный блок для весоизмерительных ячеек SIWAREX WL230 BB-S SA, размеры в мм

  Технические данные

  Compact installation unit for load cells of the SIWAREX WL230 BB-S SA series
  Rated load	10 ... 200 kg (22.01 ... 440.92 lb)	350, 500 kg (771.62, 1102.31 lb)
  Permissible lateral deflection:	± 2 mm (0.08 inch)	± 2.5 mm (0.10 inch)
  Lifting path of the top plate	2 ... 2.5 mm (0.08 ... 0.10 inch)	3 ... 3.5 mm (0.12 ... 0.14 inch)
  Max. lateral force	1.7 kN	2.5 kN
  Max. lifting force	2.5 kN	2.5 kN
