  Информационные материалы

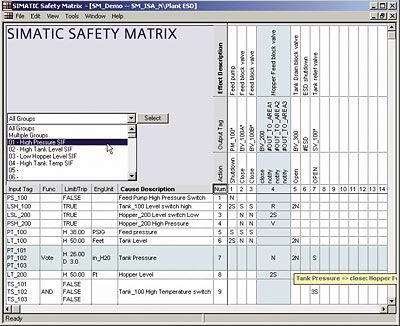

  Управление и контроль с Safety Matrix Viewer

  SIMATIC Safety Matrix может использоваться в дополнение к CFC и является инновационным средством построения безопасных приложений, которая может использоваться не только для конфигурации таких приложений, но также и для функций управления и обслуживания. Инструмент, который основан на причинно-следственной матрице (cause & effect matrix), идеально подходит для процессов, где заданные состояния требуют специальных реакций системы безопасности.

  Использование SIMATIC Safety Matrix подразумевает, что программирование логики безопасности не только значительно проще и удобнее, но также и намного быстрее, чем в традиционной среде. Во время анализа рисков разработчик системы может назначить точно определенные реакции (effects) на события (causes), которые могут произойти во время процесса.

  Дизайн

  В контексте SIMATIC PCS 7, предлагаются следующие индивидуальные продукты для SIMATIC Safety Matrix:

  Safety Matrix Tool

  для создания, конфигурирования, компилирования и загрузки Safety Matrix, равно как и для управления и наблюдения в SIMATIC PCS 7 Engineering System.

  Приложение охватывает все фазы применений, от анализа до реализации и в период эксплуатации.

  Safety Matrix Editor

  для создания, конфигурирования, отладки и документирования Safety Matrix логики на внешнем компьютере, независимом от Engineering System (может использоваться как дополнение к Safety Matrix Tool).

  Приложение удобно для планировании и конфигурировании в стадиях анализа и выполнения.

  Safety Matrix Viewer для SIMATIC PCS 7

  для SIMATIC PCS 7 Operator System; для управления и наблюдения за SIMATIC Safety Matrix в фазе эксплуатации (компонент пакета  SIMATIC PCS 7 Safety Matrix OS packages; для создания заказных данных, см секцию  "SIMATIC PCS 7 Safety Packages").

  Используя Safety Matrix Viewer, Вы можете управлять и контролировать SIMATIC Safety Matrix с SIMATIC PCS 7 OS одноместной станции или SIMATIC PCS 7 OS клиента.

  Safety Matrix Editor предлагает такие инструменты, как создание, обработку и отладку Safety Matrix вне системы разработки SIMATIC PCS 7. Safety Matrix Editor может устанавливаться на системы с Windows XP Professional/Server 2003 или Windows 2000 Professional/2000 Server . Однако, генерация связанной с безопасностью CFC программы,  так же как компиляции и загрузка в систему автоматизации возможна только с Safety Matrix Tool на SIMATIC PCS 7 инженерной станции.

  Функции



  Safety Matrix: пересечения определяют события и реакции на них

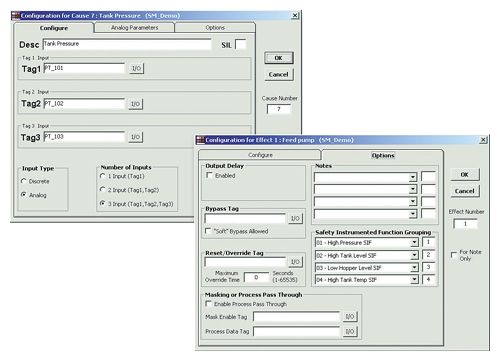

  Конфигурация аналоговых или цифровых событий и реакций на них

  Матричная таблица сопоставима с программой обработки таблиц, и разработчик вводит сначала возможные события процесса (входы) в горизонтальные линии, затем формирует их тип и число, логические связи, возможные задержки и блокировки, любые возможные ошибки. Реакции на специфические события (выходы) определяются в вертикальных колонках.

  События и реакции связываются простым щелчком на ячейке в месте пересечения линии и колонки. Используя эти данные, SIMATIC Safety Matrix автоматически производит сложные, связанные с безопасностью программы CFC. Никаких специальных программных знаний не требуется от инженера по конфигурации, и он может полностью сконцентрироваться на реализации требований системы безопасности процесса.

  Особенности

  Преимущества использования SIMATIC Safety Matrix в фазе выполнения:

  • Простое программирование с использованием метода Cause&Effect
  • Не требуется программистских навыков
  • Автоматическая генерация CFCs, включая сигнальные блоки
  • Матричное сравнение на основе составленных диаграм CFC
  • Автоматическое отслеживание версии
  • интегрированное отслеживание изменений
  • 1-в-1 распечатка матрицы Cause&Effect

  Технические данные

  	Поддержка жизненного цикла безопасности	Режимы работы	Требования к аппаратному обеспечению	Требования к программному обеспечению
  Инструмент Safety Matrix Tool	Полный жизненный цикл: Этап анализа Этап реализации Этап промышленной эксплуатации	Offline, online	SIMATIC PCS 7 с системами автоматизации, связанными с безопасностью (встроенная лицензия S7 F systems RT) Базис установки: SIMATIC PCS 7 Engineering Station	Возможные версии SIMATIC PCS 7: V6.1 SP3 или выше V7.0 SP3 и выше/V7.1 HF1 и выше V8.0/V8.1 Automation License Manager (ALM), начиная с версии V3.0+SP1 Операционная система Microsoft Windows (в зависимости от требований программного обеспечения SIMATIC PCS 7 определенной версии): Windows XP Professional 32-разрядная (SP2/SP3) Windows Server 2003 или 2003 R2, каждая 32-разрядная (SP1/SP2) Windows 7 Ultimate 32/64-разрядная Windows Server 2008 R2 Standard 64-разрядная Для тестирования в режиме offline: S7‑PLCSIM, в зависимости от установленной версии S7 F System
  				S7 F Systems, начиная с версии V5.2+SP1 с библиотекой F-library "Failsafe Blocks" V1_2 или "S7 F Systems Lib" V1_3 (в зависимости от версии S7 F Systems); S7 F Lib V1_3 совместно с SIMATIC PCS 7, начиная с версии V6.1+SP2
  Редактор Safety Matrix Editor	Этап анализа Этап частичной реализации (только планирование и настройка матрицы безопасности Safety Matrix, нет необходимости генерирования программы и ввода в эксплуатацию)	Offline	ПК, независимо от SIMATIC PCS 7	Возможные операционные системы: Windows XP Professional 32-разрядная (SP2/SP3) Windows Server 2003 или 2003 R2, каждая 32-разрядная (SP1/SP2) Windows 7 Ultimate 32/64-разрядная Windows Server 2008 R2 Standard 64-разрядная
  Средство просмотра Safety Matrix Viewer	Рабочая фаза (управление и контроль)	Online	SIMATIC PCS 7 с системами автоматизации, связанными с безопасностью (встроенная лицензия S7 F systems RT) Основа установки: операторская станция SIMATIC PCS 7, одиночная станция или клиентская версия	Возможные версии SIMATIC PCS 7: V6.1 SP3 или выше V7.0 SP3 и выше/V7.1 HF1 и выше V8.0/V8.1 Automation License Manager (ALM), начиная с версии V3.0+SP1 Операционная система Microsoft Windows (в зависимости от требований программного обеспечения соответствующей версии SIMATIC PCS 7): Windows XP Professional 32-разрядная (SP2/SP3) Windows Server 2003 или 2003 R2, каждая 32-разрядная (SP1/SP2) Windows 7 Ultimate 32/64-разрядная Windows Server 2008 R2 Standard 64-разрядная
