  SENTRON PAC3200 библиотека функциональных блоков для SIMATIC WinCC



  Библиотека функциональных блоков SENTRON PAC3200 для SIMATIC WinCC обеспечивает полную интеграцию из SENTRON PAC3200 многофункциональных измерительных приборов в WinCC.

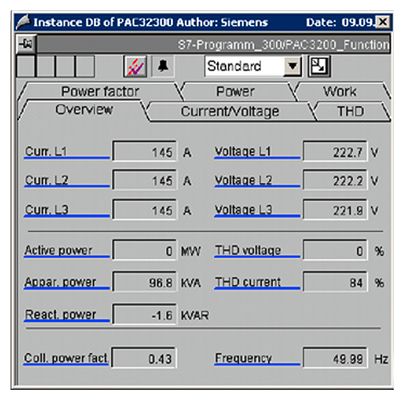

  Состоит из одного блока управления, одного блока дигностики и лицевой панели. Блоки в SIMATIC S7 отображают данные об энергоснабжении на лицевой панели в пользовательском интерфейсе WinCC, генерируют сигналы и обеспечивают связь для поддержки системы WinCC. Лицевая панель в пользовательском интерфейсе служит для управления и мониторинга и позволяет проводить важные оценки технического состояния и функционирования из SENTRON PAC3200 чтобы быть показанными и выполненными в WinCC.

  Между управлением и SENTRON PAC3200 существует двусторонняя связь, которая позволяет осуществить не только передачу измеренных значений и состояний от устройства, но и изменение параметров в самом устройстве (min и max значения).

  Это делает SENTRON PAC3200 многофункциональным измерительным инструментом, неотъемлимым компонентом WinCC.

  Системные требования

  Библиотека функциональных блоков SENTRON PAC3200 для SIMATIC WinCC выпущена для

  • WinCC V6.2 SP2
  • WinCC V7.0

  WinCC опции AS-OS разработаны и базисный процесс контроля может быть установлен. Библиотека функциональных блоков доступна для S7-300 и S7-400. По крайней мере один S7 CPU317-2DP необходим для использования в S7-300. По крайней мере один S7 CPU414-2 необходим для использования в S7-400.

  Поддерживаемые операционные системы такие же как и для SIMATIC WinCC, см. наш раздел Mall "Системы Автоматизации" → "SIMATIC HMI Применение и Мониторинг Системы" → "HMI Програмное обеспечение" → "SCADA-System SIMATIC WinCC".



  Область применения

  Библиотека функциональных блков SENTRON PAC3200 для SIMATIC WinCC используется во всех областях, в которых используется WinCC. Полная интеграция в WinCC означает, что нет необходимости в специальных системных средах. Встроенные модули и символы дают Вам гарантию на основе протестированных и сертифицированных компонентов продукта.

  Особенности

  • Полная интеграция из SENTRON PAC3200 в SIMATIC WinCC через PROFIBUS DPV1. Библиотека функциональных блоков является сертифицированным WinCC add-on модулем.
  • Чтение и отбражение данных устройства
  • Ввод предельных значений для проверки с помощью управляющего блока
  • Изменение значений на устройстве (min/max значений)
