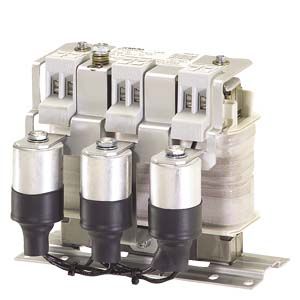

Трехфазные фильтры

• Заказные данные
  (2)
• Информационные материалы

  Область применения

  ENG_114491.PDF

  Синусоидальные фильтры устанавливаются на выходе преобразователей частоты, и токи двигателя протекают через него. Выходные величины преобразователя частот изменяются и фильтруются таким образом, что напряжения и токи на двигателе становятся практически синусоидальными. Это приводит к уменьшению потерь в двигателе и его работа становиться менее шумной. При использовании длинных кабельных линий  к двигателю синусоидальные фильтры снижают также пики токов нагрузки, обусловленные наличием емкости кабелей.

  Двигатели с повышенной защитой против взрыва EX(d) могут получать питание от преобразователей частоты при использовании синусоидального фильтра. Если синусоидальный фильтр размещается выше Ex(d) двигателя в преобразователе, пожалуйста, свяжитесь с нами для получения более подробной информации об условиях эксплуатации.

  Допустимые длины кабельных линий к двигателю при использовании синусоидальных фильтров:

  • 200 м при экранированном (с металлической оболочкой) кабеле двигателя
  • 300 м при неэкранированном (с пластмассовой оболочкой) кабеле двигателя

  Примечание:

  Перечень параметров, которые не должны быть превышены:

  • Максимальная длина кабеля двигателя 200 м при экранированном кабеле
  • Максимальная длина кабеля двигателя 300 м при неэкранированном кабеле
  • Максимальное поперечное сечение кабелей двигателей для классов работы:
    • до 2.2 кВт/1.5 мм²
    • > 2.2 кВт ≤ 7.5 кВт/2.5 мм²
    • > 7.5 кВт ≤ 11 кВт/4 мм²
    • > 11 кВт ≤ 22 кВт/10 мм²
    • > 22 кВт ≤ 30 кВт/16 мм²
    • > 30 кВт ≤ 37 кВт/25 мм²
    • > 37 кВт ≤ 50 кВт/35 мм²
    • > 50 кВт ≤ 75 кВт/70 мм²
  • Максимальная частота ШИМ 8 кГц
  • Максимальная частота на двигателе с выходным реактором 200 Гц
  • Максимальная частота на двигателе с синусоидальным фильтром 100 Гц
  • UN 3 AC 500 В +5% (+10% синусоидальный фильтр)

  Если эти параметры не удовлетворяют вашим требованиям, возможны решения по условиям клиента. Для получения дальнейшей информации обратитесь в Бремен:
  E-Mail: MD_Anfrage@brmr.siemens.de

  Для синусоидальных фильтров, не приведенных в данных для заказа:



  Дальнейшая информация

  ENG_137031.PDF

  Нижеследующее применимо к исполнениям (см. данные для заказа):
  Стандартные (Каталог LV 60):
  Параметры:
  - Параметры указываются в данных для заказа.
  - Стандарты, апробации могут отличаться от стандартных продуктов каталога LV60.
  - За дополнительными сведениями обращайтесь в службу технической поддержки:
  e-mail: Anfrage@mdexx.com
