Пример 4: взвешивание рольгангов
Рольганг опирается на 4 весоизмерительные ячейки (требование производителя), весит 500 кг (собственный вес), предназначен для взвешивания емкостей весом не более 1000 кг.

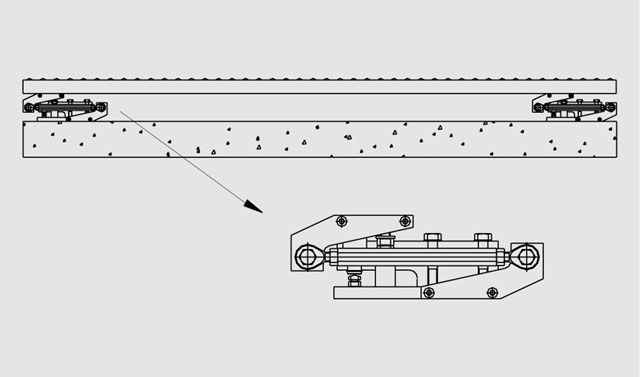

Взвешивание рольганга на весоизмерительной ячейке серии SB и комбинированном монтажном блоке с соединением
Собственная нагрузка равномерно распределяется по 4 ячейкам. Вес емкости в худшем случае приходится только на 2 ячейки.
По причинам, обусловленным особенностями производства, остановка емкости на транспортере для взвешивания недопустима.
Примечание
Трехточечная опора рольганга статически однозначна и обеспечивает стабильное состояние (см. примечание в Введении).
Выбор весоизмерительных ячеек и монтажных компонентов
Предложены 4 весоизмерительных ячейки SIWAREX R серии SB с номинальной нагрузкой 1 т, т.к. ячейки SB в состоянии выдерживать большие поперечные усилия в предпочтительном направлении (номинальная нагрузка определена по методу, описанному во введении).
В качестве монтажных компонентов используются самоцентрирующиеся комбинированные монтажные блоки (только из нержавеющей стали) с дополнительными соединениями, выдерживающими поперечные усилия до 1,7 кН.
Соединение способно отводить поперечные усилия, вызванные ударами емкости о каждый ролик, прямо в фундамент. Это предохраняет весоизмерительные ячейки от паразитного воздействия и гарантирует неизменную точность и надежность компонентов.
Кроме того, комбинированный монтажный блок предотвращает подъем с вертикальной силой не более 10 кН.
Конфигурация для взвешивания рольгангов (базовая)
Поз.
Описание
№ для заказа
Критерий выбора
Кол-во в примере
1
SIWAREX R серия SB, номинальная нагрузка 1 т, C3, без EEx
7MH4105-4AC01
прочная весоизмерительная ячейка на базе срезных стержней, идеально подходит для платформенных и ленточных весов
4
2
комбинированный монтажный блок для ячеек серии SB 1 т из нержавеющей стали
7MH4135-4DC11
помимо функций качания и его ограничения также выполняет роль стопора подъема
4
3
Соединение для комбинированного монтажного блока для ячеек серии SB 1 т из нержавеющей стали
7MH4135-4DQ12
центрирует весы относительно фундамента при постоянно возникающих поперечных силах
4
4
Кабель заземления
7MH3701-1AA1
для отвода нежелательных токов
4
