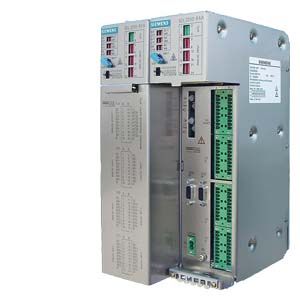

Фронтальный модуль FEM - это автономный модуль для входных/выходных аналоговых и дискретных сигналов, который соединяется через шину PROFIBUS DP и может быть интегрирован в систему управления процессами SIMATIC PCS 7. Отличительной особенностью данного модуля является быстрое время отклика сигналов и переключение в режим резервирования (время переключения меньше чем 500 µs). Аналоговые и дискретные каналы имеют гальваническую развязку. Есть возможность просмотра состояния выходных сигналов и соединениие их в параллельную схему работу с другими выходами (резервирование, увеличение работоспособности). Аналоговые и дискретные выходы имеют встроенную диагностику по обрыву.

Дизайн

Данный модуль изготовлен в специальном металлическом исполнении, который может быть установлен со стандартной линейкой компонентов SIMATIC S7. Модуль устанавливается на DIN рейку и крепится болтами.

Модуль снабжен специальным штекером для защиты подсоединяемых элементов. Также есть селектор для выбора двух режимомв работы и 12 индикаторов. В соответствие с концепцией ПЛК на данном модуле также находятся 2 x 16 индикаторв для сигнализации работы дискретных сигналов ввода/вывода.

Функции

Фронтальный модуль состоит из:

12 аналоговых входов
8 аналоговых выходов
12 (15) дискретных входов
3 аппаратных таймера (также сконфигурированные как цифровые входы)
16 дискретных выходов

Для небольших задач с различными типами сигналов может использоваться один модуль. Для больших задач используется подключение нескольких модулей. Модули изготовлены так, что не требуется наличие дополнительных преобразователей. Также есть возможность настроить аналоговые выходы в диапазоне ± 50 mA, что позволяет, например, управлять различными исполнительными устройствами высокой мощности без дополнительных усилителей.

Особенности

Резервированный модуль AddFEM имеет быстрое время отклика для обработки сигналов, записи, переключения в режиме "горячего резервирования" (время переключения менее 500 µs).
Модуль AddFEM имеет расширенный диапазон для аналоговых сигналов и счетчиков
Аналоговые и цифровые зоны электрически изолированы
Все выходы постоянно проверяются и могут включаться параллельно с другими выходами (резервирование, увеличение надежности)
Постоянный контроль короткого замыкания

Технические данные

Общие данные
Размерности (HxWxD) в mm	295 x 75 x 209
Рама	2.8 kg
Источник питания	24 V DC
Переключение по ошибке питания	10 ms (минимум)
Расход энергии	20 W
Profibus DP интерфейсы
Количество интерфейсов	2
Скорость передачи	11 Mbit/s
Максимальная длина сегмента шины	100 m
Нагрузка на интерфейс	5 V, max. 80 mA
Цифровые входы (программируемые)
Количество	12
Тип входа	Type 1 compliant with IEC 1131-2
Диапазон напряжения	DC 30 ... +33 V
0-уровень сигнала	DC 30 ... +5 V
1-уровень сигнала	DC +11 ... +30 V
Изоляция	3 группы по 4 цифровых сигнала в каждой
Индикация	LED на панели
Цифровые выходы (программируемые)
Количество	16
Тип выхода	Цифровой полупроводниковый выход
Номинальное выходное напряжение	24 V DC
Выходное напряжение для 0-сигнала	< 1 V
Выходное напряжение для 1-сигнала	Напряжение: 2 V
Рассчитанный выходной ток	500 mA
Защита от короткого замыкания	Есть
Мониторинг короткого замыкания на землю с электроизоляцией	Есть (international monitoring)
Мониторинг короткого замыкания на землю с электроизоляцией	Есть (8 выходов каждый с тем же относительным потенциалом)
Аналоговые входы (программируемые)
Входы, всего	12
Токовые входы (фиксированные)	6
Ток / напряжение входы	6
Пределы измерения токовых входов	0 ... 20 mA
(параметрируемые)	4 ... 20 mA 30 ... 30 mA
Пределы измерения входов по напряжению (параметрируемые)	0 V ... 10 V 10 V ... + 10 V
Input impedance current	41.8 Ω
Входное сопротивление, напряжение	100 kΩ
Макс. ошибки (сверх температурной шкалы)	0.2% относительно пределов измерения
Разрешение A/D преобразователя	13 бит, + знак
Метод преобразования	Последовательная аппроксимация
Аналоговые выходы (параметрируемые)
Выходы, всего	8
Пределы выхода по току	0 ... 20 mA (500 Ω)
униполярные	4 ... 20 mA (500 Ω)
Пределы выхода по току	± 20 mA (500 Ω)
биполярные	± 50 mA (300 Ω)
Макс. ошибки (сверх температурной шкалы)	0.4%
Разрешение A/D преобразователя	13 бит, + знак
Счетчики входных импульсов (параметрируеме)
Количество входов	3
Тип входа	Тип 1/2 совместим с IEC 1131-2
Пределы напряжения	33 V DC
0-уровень сигнала	28 V ...+3V
1-уровень сигнала	+8 ... +28V
Нагрузка	1 ... 3 kΩ
Входная частота (f_in)	0 ... 20 kHz
Разрешение счетчика	32-бита
Промежуток обновления	2 ms
Одобрения/идентификация
UL_Recognition-Mark	Underwriters Laboratories (UL) compliant with Standard UL 508 File E 85972
CSA Certification Mark	Canadian Standard Association (CSA to Standard C 22.2 No. 142 File LR 63533)
CE marking	compliant with EC Directive 89/336/EWG "Electromagnetic Compatibility“
Quality assurance	to ISO 9001
