Световые индикаторы 5TE5 8, установочная глубина 70 mm

• Заказные данные
  (5)
• Аксессуары
  (22)
• Информационные материалы

  Информационные материалы

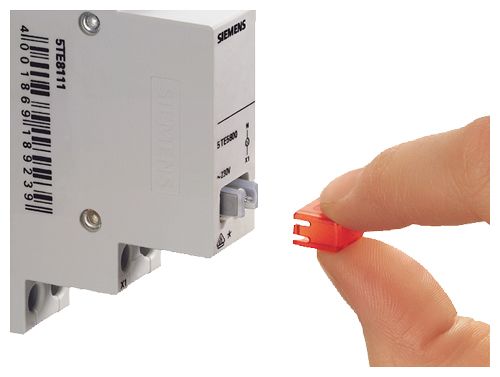

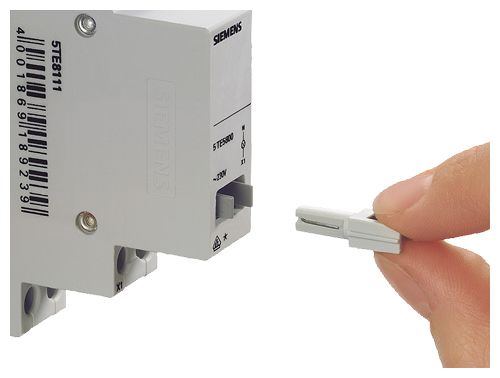

  Замена ламп и светофильтров без применения инструмента

  Возможна безопасная замена ламп и светофильтров во время работы без применения инструмента. Разноцветные светофильтры позволяют реализовать сигнализацию состояний оборудования в соответствии с МЭК 60073, например, красный: опасность, желтый: осторожно и зеленый: безопасность.

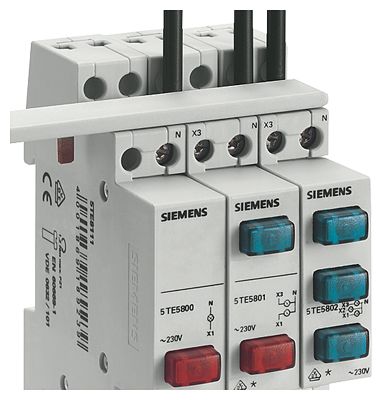

  Предпочтительное расположение при ошиновке нулевого
  рабочего проводника

  Для ошиновки N−клемм они имеют предпочтительное расположение на устройстве. Это относится также и к контрольному
  выключателю 5TE8.







  Всегда правильная полярность

  Лампы тлеющего разряда и светодиоды вставляются в держатель с пазом. Таким образом, для применений на постоянном напряжении всегда обеспечивается правильная полярность.

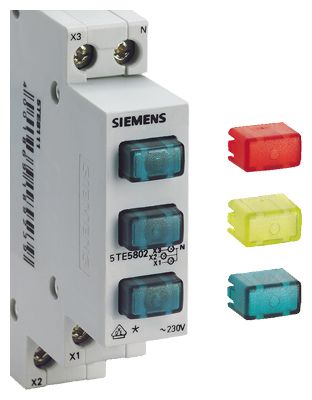

  Тройной световой индикатор

  Световой индикатор с тремя лампами и зелеными колпачками позволяет осуществлять трехфазную сигнализацию устройством
  шириной в один модуль. Для реализации светофорной сигнализации согласно МЭК 60073 „красный: опасность, желтый:
  предупреждение/осторожно, зеленый: безопасность“ имеется соответствующий комплект колпачков.

  Значение цвета согласно IEC 60073

  	Значение цвета
  Цвет	безопасность для человека или окружающей среды	состояние процесса	состояние оборудования
  Красный	опасность	авария	сбой
  Желтый	предупреждение/осторожно	ненормальное
  Зеленый	Безопасность	нормальное
  Синий	предписывающее значение
  Белый Серый Черный	специальное значение не назначено







  Особенности



  • Замена ламп и светофильтров без применения инструмента.
  • Разноцветные светофильтры позволяют реализовать сигнализацию состояний оборудования в соответствии с МЭК 60073, например, красный: опасность, желтый: осторожно и зеленый: безопасность.




  • Лампы тлеющего разряда и светодиоды вставляются в держатель с пазом. Таким образом, для применений на постоянном напряжении всегда обеспечивается правильная полярность.
  • Разноцветные светофильтры позволяют реализовать сигнализацию состояний оборудования в соответствии с МЭК 60073, например, красный: опасность, желтый: осторожно и зеленый: безопасность.







  • Световой индикатор позволяет сигнализировать о наличии трех фаз при ширине в один модуль.
