Сенсоры Echomax XPS/XCT измеряют уровни различных жидкостей и сыпучих веществ с использованием ультразвуковой технологии.

Область применения

Сенсоры Echomax XPS/XCT измеряют уровени различных жидкостей и сыпучих веществ с использованием ультразвуковой технологии. Они имеют защиту от переполнения, стойкие к пару и агресивным химикалиям и могут монтироваться без фланца.

Серия XPS предлагает конструкции с различными рабочими расстояниями до 40м и макс.температурой 95С. Две конструкции имеют допуск FM Class 1, Div. 1 для применеия в диапазоне измерения до 15м.

Серия XCT может использоваться при высоких температурах. Она измеряет уровни на расстоянии до 12м и температурах макс.145С.

При работе сенсоры Echomax посылают акустические импульсы с узким ультразвуковым лучем. Измерительный преобразователь уровня измеряет время между отправкой импульса и получением отражения и вычисляет расстояние от сенсора до вещества.

Чертеж

Размеры ультразвуковых сенсоров XPS и XCT

Исполнение
Размер	XPS-10	XPS-15	XPS-30	XPS-40
A	86 мм (3.386")	119 мм (4.685")	173 мм (6.811“)	206 мм (8.110")
B	122 мм (4.803")	132 мм (5.197")	198 мм (7.795")	229 мм (9.016")
C	Согласно ANSI, DIN и JIS			n/a
D	128 мм (5.039")	138 мм (5.433")	204 мм (8.031")	n/a
E	124 мм (4.882")	158 мм (6.220")	n/a	n/a
F	152 мм (5.984")	198 мм (7.795")	n/a	n/a

Исполнение
Размер	XCT-8	XCT-12
A	86 мм (3.386")	119 мм (4.685")
B	122 мм (4.803")	132 мм (5.197")
C	Согласно ANSI, DIN и JIS
D	128 мм (5.039")	138 мм (5.433")
E	n/a	n/a
F	n/a	n/a

Особенности

Встроенная температурная компенсация
Небольшой микрофонный эффект уменьшает экранирование
Закрытая ячеечная структура пенового покрытия – нечувствительно к влажности, не зависит от температуры
Самоочистка и практически не требует обслуживания
2-х проводное соединение
Устойчивы к воздейсвию химических сред
Имеются конструкции с допуском FM
Герметично закрыты

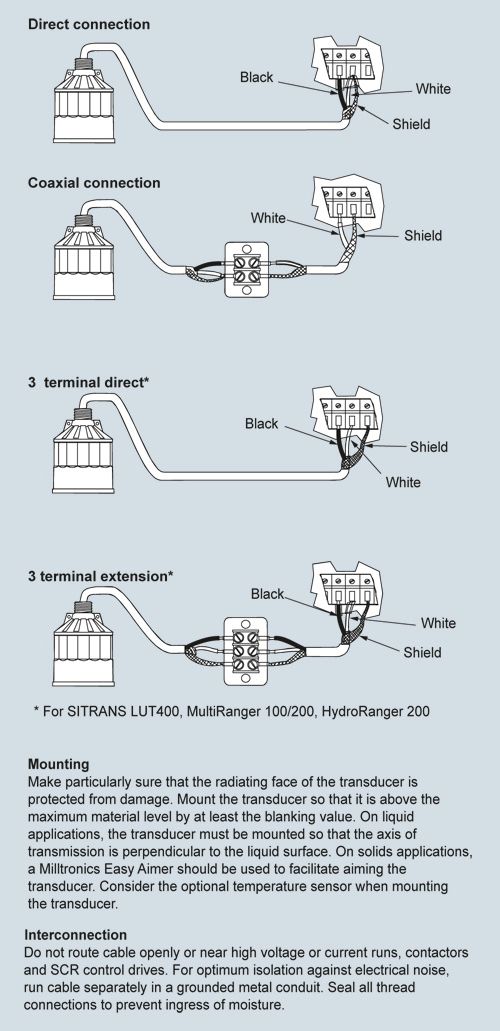

Схема подключения

Соединения ультразвукового сенсора XPS и XCT

Технические данные

Вход	XPS-10	XPS-10F
Принцип измерения	0.3 до 10 м (1 bis 33 ft)
Выход
Частота	44 кГц
Ультразвуковой конус	12°
Внешние условия
Место монтажа	Внутри/снаружи
Высота	Max. 2000 м
Внешняя температура	-40 до +95 °C (-40 до +203 °F)
Степень загрязнения	4
Конструктивные особенности
Вес	0.8 кг (1.8 lbs)
Питание	Использование сенсоров только на допущенных измерительных преобразователях Milltronics
Материал	Стандарт F: Kynar^® D: Kynar^® with carbon nanotubes
Цвет	Стандарт: голубой D: черный	серый
Монтаж	1" NPT или 1“ BSP	1" NPT
Кабель	2-х жильная скрученная пара/литца, экран,0.5 мм² (20 AWG), оболочка PVC
Расстояние	Макс. 365 м (1200 ft.) Макс. 365 м (1200 ft.)
Сертификаты и допуски	Стандарт:: CE ¹⁾, CSA, FM, SIRA/ CENELEC ATEX D: ATEX II 1D 2G	FM Class I, Div 1, Group A, B, C и D, Class II Div 1, Group E, F и G, Class III

1) Свидетельство ЭМС по запросу.

Вход	XPS-15	XPS-15D			XPS-15F
Диапазон измерения	0.3 до 15 м (1 до 50 ft.)
Выход
Частота	43 кГц
Ультразвуковой конус	6°
Внешние условия
Место монтажа	Внутри/снаружи
Высота	Макс. 2000 м
Внешняя температура	-40 до +95 °C (-40 до 203 °F)
Степень загрязнения	4
Конструктивные особенности
Вес	1.3 кг (2.8 lbs.)			2 кг (4.4 lbs.)
Питание	Использование сенсоров только на допущенных измерительных преобразователях Milltronics
Материал	Kynar^®	Kynar^® с угольной нанотрубкой			Kynar^®
Цвет	Голубой	Черный			Серый
Монтаж	1" NPT или 1“ BSP		1" NPT
Кабель	2-х жильная скрученная пара/литца, экран, 0.5 мм² (20 AWG), оболочка PVC
Расстояние	Макс. 365 м (1200 ft.)
Сертификаты и допуски	CE ¹⁾, CSA, FM, SIRA/ CENELEC ATEX	ATEX II 1D 2G			FM Class I, Div 1, Group A, B, C and D, Class II Div 1, Group E, F and G, Class III

1) Свидетельство ЭМС по запросу.

Вход	XPS-30	XPS-30D
Диапазон измерения	0.6 до 30 м (2 до 100 ft.)
Выход
Частота	30 кГц
Ультразвуковой конус	6°
Внешние условия
Место монтажа	Внутри/снаружи
Высота	Макс. 2000 м
Внешняя температура	-40 до +95 °C (-40 до 203°F)
Степень загрязнения	4
Конструктивные особенности
Вес	4.3 кг (9.5 lbs.)
Питание	Использование сенсоров только на допущенных измерительных преобразователях Milltronics
Материал	Kynar^®	Kynar^® с угольной нанотрубкой
Цвет	Голубой	Черный
Монтаж	1.5" универсальная резьба (NPT/BSP)
Кабель	2-х жильная скрученная пара/литца, экран, 0.5 мм² (20 AWG), оболочка PVC
Расстояние	Макс. 365 м (1200 ft.)
Сертификаты и допуски	CE ¹⁾, CSA, FM, SIRA/CENELEC ATEX	ATEX II 1D 2G

Свидетельство ЭМС по запросу

Вход	XPS-40
Диапазон измерения	0.9 до 40 м (3 до 130 ft.)
Выход
Частота	22 кГц
Ультразвуковой конус	6°
Внешние условия
Место монтажа	Внутри/снаружи
Высота	Макс. 2000 м
Внешняя температура	-40 до +95 °C (-40 до 203°F)
Степень загрязнения	4
Конструктивные особенности
Вес	8 кг (18 lbs.)
Питание	Использование сенсоров только на допущенных измерительных преобразователях Milltronics
Материал	Kynar^®
Цвет	Синий
Монтаж	1.5" универсальная резьба (NPT/BSP)
Кабель	2-х жильная скрученная пара/литца, экран, 0.5 мм² (20 AWG), оболочка PVC
Расстояние	Макс. 365 м (1200 ft.)
Сертификаты и допуски	CE ¹⁾, CSA, FM, SIRA/CENELEC ATEX

Свидетельство ЭМС по запросу

Вход	XCT-8	XCT-12
Диапазон измерения	0.6 до 8 м (2 до 26 ft.)	0.6 до 12 м (2 до 40 ft.)²⁾
Выход
Частота	43 кГц
Ультразвуковой конус	12°	6°
Внешние условия
Место монтажа	Внутри/снаружи
Высота	Макс. 2000 м
Внешняя температура	-40 до +145 °C (-40 до 293 °F)
Степень загрязнения	4
Конструктивные особенности
Вес	0.8 кг (1.8 lbs.)	1.3 кг (2.8 lbs.)
Питание	Использование сенсоров только на допущенных измерительных преобразователях Milltronics
Материал	Стандарт: Kynar^® Опция: Teflon^® передатчик с универсальным фланцем
Цвет	Белый
Монтаж	1" NPT или 1“ BSP
Кабель	2-х жильная скрученная пара/литца, экран, 0.5 мм² (20 AWG), силиконовая оболочка PVC
Расстояние	Макс. 365 м (1200 ft.)
Сертификаты и допуски	CE ¹⁾, CSA, FM, SIRA/CENELEC ATEX

Свидетельство ЭМС по запросу.

Диапазон измерения: 1 до 30 м (3 до 98 ft.) при использовании с InterRanger DPS 300.

Kynar^® является зарегистрированной торговой маркой Elf Atochem.

Teflon^® является зарегистрированной торговой маркой DuPont.
