SITRANS LU 10

Заказные данные
(7)
Аксессуары
(7)

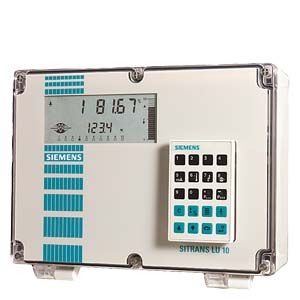

SITRANS LU 10 это ультразвуковой измерительный преобразователь для больших диапазонов измерения жидкостей и сыпучих веществ. Он обеспечивает контроль 10 точек измерения с помощью одного прибора. Он подходит для различных приложений и измеряет жидкости, сыпучие вещества или их смеси в резервуарах различной формы, размера и конфигурации, в диапазоне макс. 60 м (200 ft).

Область применения

SITRANS LU 10 это универсальная система для контроля десяти мест измерения. Он измеряет жидкости, сыпучие вещества или их смеси в резервуарах различной формы, размера и конфигурации, в диапазоне макс. 60 м (200 ft).

Система использует ультразвуковую технологию для измерения уровня, пустот, интервала, объемов или среднего значения / разницы. Его надежность основывается на ПО Sonic Intelligence®- для обработки отражения. Ультразвуковые сенсоры могут монтироваться на макс. расстоянии в 365 м (1200 ft) от измерительного преобразователя. Индикация измеряемых величин осуществляется в любых единицах измерения на ЖКД с фоновой подсветкой. Прибор может подключаться через модули интерфейсов Siemens Milltronics SmartLinx® к DCS или PLC, обеспечивая тем самым двустороннюю коммуникацию и доступ ко всем параметрам. Модули для распространенных, промышленных коммуникаций через полевую шину установлены на заводе или могут быть доустановлены, чтобы соответствовать измененным требованиям. Так как не требуется внешнего шлюза, сокращаются расходы на аппаратное обеспечение и проводку.

Чертеж

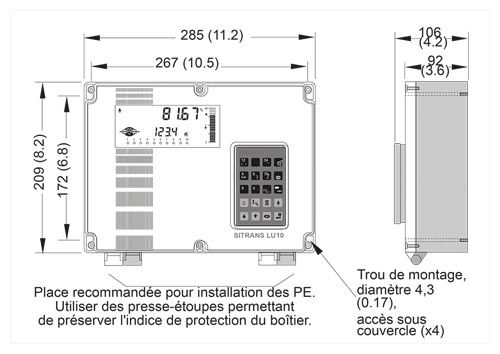

Размеры SITRANS LU 10

Особенности

десятиканальное измерение уровня на широком диапазоне
автоматическое преобразование уровня в объем для стандартных и не линейных резервуаров
совместимость с Dolphin Plus и SmartLinx®
простой монтаж и программирование через съемную инфракрасную клавиатуру

Схема подключения

Соединения SITRANS LU 10

Технические данные

Принцип работы
Принцип измерения	Ультразвуковое измерение уровня
Диапазон измерения	Макс. 0.3 до 60 м (1 до 200 ft.)
Места измерения	Макс. 10
Выходной сигнал
Ультразвуковой сенсор	150 до 315 V peak pulse (зависит от типа сенсора)
Реле	модуль SITRANS LU SAM (опция): 20 реле сигнализации/управления 1 переключающий контакт, ном. мощность 5A при AC 250 V, омная нагрузка
мА выход	Модуль SITRANS LU AO (опция): 0/4 до 20 мА, оптическая изоляция
Макс. загрузка	750 Ω, isolated
Разрешение	0.1 % of range
Точность измерения
Погрешность измерения	0,25 % от диапазона или 6 мм (0.24“), действует большее значение
Разрешение	0,1% от диапазона измерения или 2 мм (0.08“), действует большее значение
Температурная компенсация	-50 до +150 °C (-58 до 302 °F) Сенсор со встроенной температурной компенсацией Внешний температурный зонд TS-3 (с опционной температурной платой TIB-9 возможность расширения до 10 входов) Программируемые значения температуры
Температурная погрешность
С компенсацией	0.09 % от диапазона
Фикс. значение температуры	0.17 % /°C погрешности от запрограммированного значения
Рабочие условия
угол	См. сенсоры
Внешние условия
Внешняя температура корпуса	-20 до +50°C (-5 до 122°F)
степень защиты	IP65 / Тип 4X / NEMA 4X
Условия среды	См. сенсоры
Конструктивные особенности
Вес	2.7 кг (6 lbs.)
Материал (корпус)	Polycarbonat
Электрическое соединение
Ультразвуковой сенсор	RG62-A/U коаксиальный кабель с низкой рабочей емкостью
Кабельное соединение ультразвукового сенсора	2-х жильный медный кабель, скрученный, экранирование пленкой, 0,5 до 0,75 мм ² (22 до 18 AWG)
Электрическое и релейное соединение	Медный кабель согласно местным требованиям, ном. мощность 250 V, 5 A
Питание	AC 100/115/200/230 V ±15 %, 50/60 Гц, 15 VA
Интерфейс индикации/управления	51 x 127 мм (2 x 5") графический ЖКД с фоновой подсветкой
Память	EEPROM (энергонезависимая), вспомогательная батарея не требуется
Программирование	Через съемный программатор или через DolphinPlus (опция)
Сертификаты и допуски	CE, FM, CSA _NRTL/C
Опции
Плата расширения	Температурная плата TIB-9, увеличивает кол-во входов TS с 1 до 10
Температурный сенсор	TS-3
Коммуникация	SmartLinx: спец. для протокола модули как интерфейс для распространенных промышленных систем полевых шин Dolphin Plus: Siemens Milltronics совместимый с Windows интерфейс и соединение Com-Verter (инфракрасное) BIC-II: bipolar communications current loop to remote RS-232 or RS-422 interface
Периферийные устройства	Макс. 3 периферийных устройства SITRANS LU 10 SITRANS LU AO, аналоговый выходной модуль (макс. 1) SITRANS LU SAM, сигнализация (макс. 2)
