Модули ILM

• Заказные данные
  (1)
• Аксессуары
  (1)
• Информационные материалы

  Информационные материалы



  • Беспроводная PROFIBUS связь с поддержкой всех протоколов передачи данных.

  • Промышленное исполнение, степень защиты IP 65.

  • Протяженность канала связи до 15м.

  • Скорость передачи данных до 1.5Мбит/с.



  Область применения



  • Беспроводная передача данных по PROFIBUS на расстояния до 15м.

  • Подключение PROFIBUS станции к одному или двум сегментам сети.

  • Связь с аппаратурой, расположенной на подвижных частях технологического оборудования.

  • Связь движущегося сетевого узла с несколькими неподвижными сетевыми станциями PROFIBUS (например, расположенными вдоль конвейерной линии).

  • Быстрый монтаж и возможность использования временных конфигураций, например, для проведения испытаний.

  • Замена систем с движущимися контактными соединениями (контактными кольцами, трейлинговыми кабелями и т.д.).

  • С расстояния в 11м излучение ILM рассеивается в круге диаметром 4м.



  Дизайн



  • Прочный алюминиевый корпус со степенью защиты IP 65.

  • Два 2-полюсных терминала под навинчивающимися колпачками с уплотнением для подключения сегментов сети PROFIBUS.

  • 4-полюсный терминальный блок под навинчивающимся колпачком с уплотнением для подключения цепи питания =24В и цепи сигнального контакта.

  • Возможность замены электронного блока без демонтажа внешних цепей.

  • Светодиодная индикация режимов работы.

  • Переключатели для задания скорости передачи данных.

  • Встроенные фильтры для защиты от внешних световых потоков.

  • Простая настройка соосности излучателя и приемника с помощью крепежных деталей, позволяющих изменять угол расположения плоскости ILM в пределах ±10°.



  Функции



  • Беспроводное соединение с любым узлом PROFIBUS на расстоянии до 15м.

  • Беспроводная связь ведущего сетевого устройства с несколькими ведомыми устройствами.

  • Выдача сигнала о прерывании связи на светодиод и сигнальный контакт.

  • Сигнализация об ухудшении связи с помощью светодиода и сигнального контакта до нарушения связи.

  • Работа в условиях нормального освещения благодаря наличию встроенного фильтра. При монтаже необходимо убедиться в наличии связи между приемником и источником излучения.

  • При одновременном использовании нескольких модулей ILM необходимо обеспечить условия, исключающие пересечение инфракрасных лучей. Это может быть обеспечено специальными инженерными решениями или размещением ILM на минимальных расстояниях друг от друга.



  Интеграция

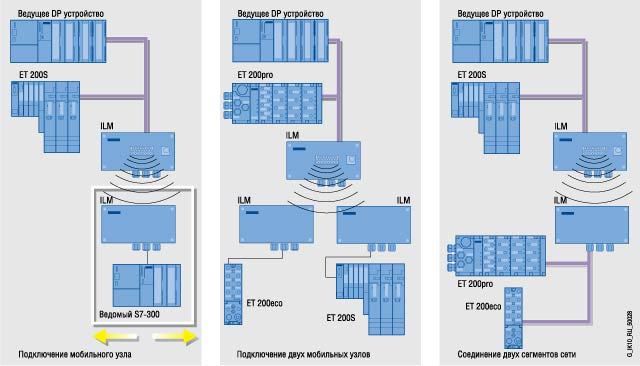

  Пример конфигураций с ILM

  Особенности



  • Монтаж в любом месте, благодаря большому углу излучения

  • Освобождение от обременительных оптических систем (контактные кольца, -проводники)

  • Простые и быстрые корректировки электроники в случае нарушений, благодаря устойчивой передаче



  Технические данные

  Технические характеристики
  Скорость передачи данных	9.6Кбит/с … 1.5Мбит/с
  Интерфейсы:
  подключения сегментов сети	2 2-полюсных терминальных блока
  подключения цепи питания и цепи сигнального контакта	4-полюсный терминальный блок
  Напряжение питания	=24В
  Потребляемая мощность	7.5Вт
  Степень защиты	IP 65
  Длина волны ИК излучения	880нм
  Длина канала связи	0.5 … 15м
  Допустимый диапазон температур:
  рабочий	0 … +60°C
  хранения и транспортировки	-40 … +70°C
  Относительная влажность	До 95% при +25°C
  Габариты	175х80х57 мм
  Масса	800г
