Вставные надписи и вставные колпачки

• Заказные данные
  (87)
• Информационные материалы

  Информационные материалы

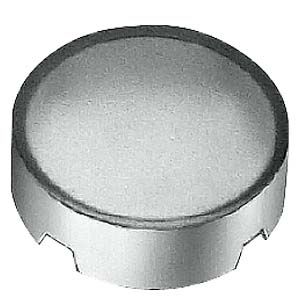

  Чистые кнопки, светящиеся кнопки и индикационные указатели могут быть снабжены шильдиками и колпачками идентификации применения.

  Эти указатели и колпачки делаются из матового пластика с черным буквенным обозначением и могут быть установлены в любом положении по 90°.

  Надписи

  Надпись (и специальная надпись) имеет заглавные буквы. Символы (включ. те что не перечислены здесь) в соответствии с DIN 30 600.

  Следующие символы в соответствии с DIN технический отчет 4

  Приложение K3Y к заказному коду и добавлением соответствующего номера к DIN отчет 4 ( специальный запрос)

  Пример:

  3SB29 01–4AZ
  K3Y
  573

  Специальные надписи

  Шильдики и колпачки с надписями и символами не перечисленные в заказных данных. Одна линия с максимум 6 буквами возможны с высотой букв 3мм.

  Добавление заказного No. следующими заказными кодами:

  • Верхний/нижний регистр текст: K0Y
  • Верхний регистр текст: K1Y
  • Нижний регистр текст: K2Y
  • Специальные надписи соответствуют заказной форме добавление: K9Y ( ценовое дополнение)

  Когда заказывается уточненная запрашиваемая надпись в простом тексте в заказной номер и код заказа. В случае специальных надписей слов не на Немецком языке, дайте точное правописание и уточнение языка.

  Пример:

  3SB29 01–4AZ
  K1Y
  Z = pump



  Опции

  Надпись по желанию клиента

  На таблички (ярлыки) и крышки могут быть нанесены надписи с текстом и символами, нет внесенными в перечень с данными для заказа. Добавьте в конце заказного номера следующий код:

  • Текст из прописных/строчных букв, прописная буква только в начале строки (например, "Lift out"): K0Y
  • Текст из прописных букв (например, "LIFT OUT"): K1Y
  • Текст из строчных букв (например, "lift out"): K2Y
  • Текст из прописных/строчных букв, все слова начинаются с прописных букв (например, "Lift Out"): K5Y
  • Символы с номером согласно DIN Report 4 (ISO 7000, IEC 60417, DIN 30600): K3Y
  • Любая надпись и символ согласно приложенному бланку заявки: K9Y (дополнительная цена)

  Допускается 1 строка текста до 6 знаков высотой до 3 мм.

  DIN Report 4 может быть получен от
  Beuth Verlag GmbH, D-10772 Berlin

  Для специальных символов (дополнительный код K9Y) должен быть представлен CAD рисунок  в формате DXF.

  При заказе приведите требуемую надпись простым текстом в дополнение к заказному номеру и заказной код. В случае специальных надписей со словами не на немецком языке, приведите текст предельно разборчиво и укажите язык. В случае символов с No., укажите соответствующий стандарт.

  Пример заказа:

  3SB29 01–4AZ
  K0Y
  Z = Pump

  3SB29 01–4AZ
  K3Y
  Z = 19 DIN 30600
