SINUMERIK 828 MCP 310 USB

• Заказные данные
  (1)
• Аксессуары
  (2)
• Информационные материалы

  Информационные материалы

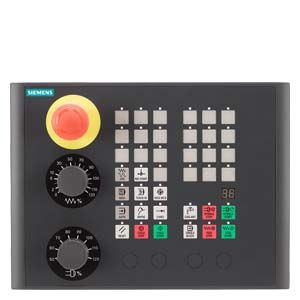

  Станочный пульт SINUMERIK 828 MCP 310 USB обеспечивает удобное и обзорное управление функциями станка. В комбинации с СЧПУ SINUMERIK 828D он подходит для прямого управления фрезерными, токарными и шлифовальными станками. Для индивидуального оформления могут использоваться подписываемые вставные полоски для клавиш.

  Крепеж станочного пульта осуществляется с задней стороны с помощью специальных элементов, входящих в объем поставки.

  Дизайн

  Элементы управления и индикации:

  • Клавиши режимов работы и функциональные клавиши
    • 39 клавиш со светодиодами
    • Предопределенные клавиши для общих функций, например, клавиша сброса, программного управления
    • Клавишная секция для использования к качестве фрезерного или токарного станка. Вставные полоски для фрезерных и токарных станков прилагатся.
    • Клавиши для индивидуального использования
  • Управление шпинделем с процентовкой шпинделя (поворотный переключатель с 15 позициями)
  • Управление подачей с процентовкой подачи/ускоренного хода (поворотный переключатель с 18 позициями)
  • 2-позиционная 7-сегментная индикация для номера инструмента

  Тип клавиш:

  • Мембранные клавиши с защитной пленкой

  Интерфейс:

  • USB 2.0 для коммуникации с SINUMERIK PPU:
    скорость передачи 12 Мбит/с

  Возможность расширения:

  • 1 слот для кнопки аварийного останова (d = 22 мм)
  • 4 места для установки кнопок/индикаторов, например, переключателей (d = 16 мм)

  Интеграция

  Станочный пульт SINUMERIK 828 MCP 310 USB подходит для:

  • SINUMERIK 828D BASIC
  • SINUMERIK 828D

  Технические данные

  Order number		6FC5303-0AF33-0AA0
  product brand name		SINUMERIK
  Product type designation		MCP 310 USB machine control panel
  Supply voltage at DC		5 V
  Active power consumption maximum		2.5 W
  Degree of protection
  ● front		IP65
  ● rear		IP20
  Environmental category acc. to IEC 60721-3-3		Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).
  Relative humidity at 25 °C (77 °F), during
  ● storage		5 ... 95 %
  ● transport		5 ... 95 %
  ● operation		5 ... 85 %
  Ambient temperature, during
  ● storage		-40 ... +70 °C (-40 ... +158 °F)
  ● transport		-40 ... +70 °C (-40 ... +158 °F)
  ● operation
  — front		0 ... 45 °C (32 ... 113 °F)
  — rear		0 ... 55 °C (32 ... 131 °F)
  Width		310 mm (12.20472 in)
  Height		230 mm (9.05512 in)
  Depth		49 mm (1.92913 in)
  Net weight		1.1 kg (2.42509 lb (avoirdupois))
  Certificate of suitability		CE, cULus, c-tick, EAC, KCC
