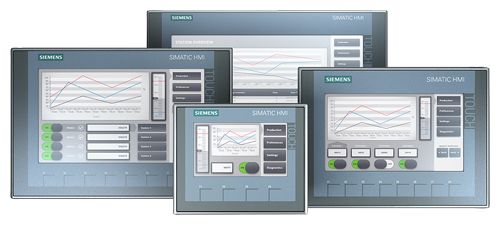

    Панели KTP Basic 2-го поколения

    Базовые функции HMI реализованные в панелях SIMATIC HMI Basic Panels 2-го поколения позволяют использовать эти панели в простых приложениях HMI.

    Семейство панелей с 4", 7", 9" и 12" широкоформатными дисплеями имеют для управления клавиши и сенсорный экран.

    Инновационные широкоформатные дисплеи высокого разрешения с поддержкой 64 000 цветов и регулиремой подсветкой экрана в 100 % пределах . Инновационный операторский интерфейс с улучшенным удобством работы и новыми элементами управления на экпане. Новый интерфейс USB дает возможность подключения клавиатуры, мыши или сканнера штрихкодов, а также дает возможность простого архивирования данных на USB носитель информации.

    Интегрированные интерефейсы Ethernet или RS 485/422 (в зависимотси от версии панели) дает возможность простого подключения к контроллеру.

    Область применения

    Панели операторов SIMATIC серии Basic могут использоваться для решения задач оперативного управления и мониторинга на локальном уровне во всех областях промышленного производства, а также в системах автоматизации зданий.

    Дизайн

    Операторские панели SIMATIC HMI Basic совмсетимы по инсталляционным размерам с существующими сенсорными панелями других серий.

    KTP400 Basic
    • Широкоформатный 4.3" TFT дисплей с поддержкой 64 000 цветов и настраиваемой яркостью подсветки
    • 1 интерфейс Ethernet (TCP/IP, PROFINET)
    • 1 интерфейс USB
    • Сенсорный экран и 4 мембранные функциональные клавиши
    KTP700 Basic
    • Широкоформатный 7" TFT дисплей с поддержкой 64 000 цветов и настраиваемой яркостью подсветки
    • 1 интерфейс Ethernet (TCP/IP, PROFINET) или интерфейс 1 RS 485/422 (MPI, PROFIBUS DP; разные версии панелей)
    • 1 интерфейс USB
    • Сенсорный экран и 8 мембранных функциональных клавиш
    KTP900 Basic
    • Широкоформатный 9" TFT дисплей с поддержкой 64 000 цветов и настраиваемой яркостью подсветки
    • 1 интерфейс Ethernet interface (TCP/IP, PROFINET)
    • 1 интерфейс USB
    • Сенсорный экран и 8 мембранных функциональных клавиш
    KTP1200 Basic
    • Широкоформатный 12" TFT дисплей с поддержкой 64 000 цветов и настраиваемой яркостью подсветки
    • 1 интерфейс Ethernet (TCP/IP, PROFINET) or 1 RS 485/422 interface (MPI, PROFIBUS DP; separate version)
    • 1 интерфейс USB
    • Сенсорный экран и 10 мембранных функциональных клавиш

    Функции

    • Поля ввода-вывода
      для отображения и модификации технологических параметров
    • Кнопки
      для непосредственного запуска функций и действий. До 16 конфигурируемых функций, запускаемых с кнопок.
    • Графика
      для использования иконок вместо текстовых обозначений функциональных клавиш и кнопок. Может использоваться для формирования фоновых изображений экрана. Инструментальные средства конфигурирования содержат обширную библиотеку готовых графических и других объектов. Для разработки изображений могут использоваться любые графические редакторы с интерфейсом OLE. Например, PaintShop, Designer, CorelDraw и т.д
    • Векторная графика
      В среде инструментальных средств проектирования могут создаваться простейшие геометрические объекты (линии, окружности, многоугольники и т.д.)
    • Фиксированные тексты
      для маркировки функциональных клавиш, изображений, технологических параметров и т.д. с использованием шрифтов различного размера
    • Графики кривых и столбиковые диаграммы
      для отображения динамически изменяющихся параметров
    • Переключение языков:
      • 10 интерактивных языков на проект, выбираемых из 32 поддерживаемых языков, включая русский язык
      • Языково зависимая текстовая информация и графика
    • Управление доступом пользователей (обеспечение безопасности) в соответствии с требованиями различных секторов индустрии
      • Использование идентификаторов и паролей пользователей
      • Определение прав доступа для различных групп пользователей
    • Система сообщений
      • Дискретные сообщения
      • Аналоговые сообщения
      • Свободно определяемые классы сообщений (например, сообщения о состояниях/ отказах) для определения вариантов их отображения, а также подтверждения их получения
      • Хронология сообщений
    • Управление рецептами
    • Тексты подсказок
      для экранных изображений, сообщений и переменных
    • Функции арифметика
    • Мониторинг граничных значений
      для входных и выходных величин
    • Индикаторы
      для отображения состояний машины или установки
    • Планировщик задач для выполнения функций от заданных событий
    • Архивирование значений процесса и сообщений на USB стик в текстовом формате
    • Порт USB для подключения носителя USB стик, клавиатуру, мышь или считыватель штрих кодов
    • Template concept for creation of screen templates (screen elements configured in the template appear in every screen)
    • Простое обслуживание и конфигурирование:
      • Сохранение/ восстановление параметров конфигурации, операционной системы и микропрограмм с компьютера, оснащенного программным обеспечением ProSave
      • Загрузка конфигурации по MPI/PROFIBUS DP или PROFINET
      • Автоматическая идентификация прецесса загрузки
      • Регулировка контрастности изображения экрана и калибровка сенсорного дисплея
      • Очистка экрана
      • Часы реального времени с сохранением при выключении (типичное время 6 недель)
      • Работа без буферных батарей
    Конфигурирование

    Проектирование панелей серии Basic производится в программных пакетах SIMATIC WinCC Basic, Comfort, Professional или SIMATIC STEP 7 Basic (включает в себя WinCC Basic).

    Интеграция

    Панели серии Basic могут быть подключены к:

    • Контроллерам SIMATIC S7
    • контроллерам других производителей (для панелей с DP интерфейсом)
      • Allen Bradley DF1
      • Modicon Modbus RTU
      • Mitsubishi FX
      • Omron Hostlink/Multilink
    • контроллерам других производителей (для панелей с PN интерфейсом)
      • Allen Bradley Ethernet/IP
      • Modicon Modbus TCP/IP
      • Mitsubishi MC TCP/IP

    Замечание:

    Для дополнительной информации смотрите раздел "Системные интерфейсы".

    Чертеж

    Все размеры в мм. Размеры инсталяционного выреза приведены в технической спецификации.

    KTP400 Basic, Basic Panel 2-го поколения

    KTP700 Basic, Basic Panel 2-го поколения

    KTP700 Basic DP, Basic Panel 2-го поколения

    KTP900 Basic, Basic Panel 2-го поколения

    KTP1200 Basic, Basic Panel 2-го поколения

    KTP1200 Basic DP, Basic Panel 2-го поколения

    Особенности

    • Полная поддержка требований концепции Totally Integrated Automation (TIA): повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
      • Экономия монтажных объемов за счет портретной или ландшафтной ориентации корпуса
      • Короткие времена конфигурирования и выполнения пуско-наладочных работ
      • Необслуживаемая конструкция, длительный срок службы встроенных дисплеев
    • Простое и удобное представление технологических параметров с использованием полей ввода-вывода, векторной графики, трендов кривых, столбиковых диаграмм, текстов и точечной графики
    • Возможность подключения носителей USB, клавиатуры, мыши или считывателя штрихкодов к порту USB
    • Наличие библиотеки готовых графических объектов
    • Возможность применения во всех регионах земного шара:
      • 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык
      • До 10 интерактивных языков на проект
      • Языково зависимые тексты и графика

    Технические данные



    6AV2 123-2DB03-0AX0

    6AV2 123-2GB03-0AX0

    6AV2 123-2GA03-0AX0



    SIMATIC HMI KTP400 Basic

    SIMATIC HMI KTP700 Basic

    SIMATIC HMI KTP700 Basic

    Display







    Design of display

    TFT widescreen display, LED backlighting

    TFT widescreen display, LED backlighting

    TFT widescreen display, LED backlighting

    Screen diagonal

    4.3 in

    7 in

    7 in

    Number of colors

    65 536

    65 536

    65 536

    Resolution (pixels)







    • Horizontal image resolution

    480

    800

    800

    • Vertical image resolution

    272

    480

    480

    Backlighting







    • MTBF backlighting (at 25 °C)

    20 000 h

    20 000 h

    20 000 h

    • Dimmable backlight

    Yes

    Yes

    Yes

    Control elements







    Keyboard







    • Number of function keys

    4

    8

    8

    Touch operation







    • Design as touch screen

    Yes

    Yes

    Yes

    Installation type/mounting







    Mounting in portrait format possible

    Yes

    Yes

    Yes

    Supply voltage







    Type of supply voltage

    24 V DC

    24 V DC

    24 V DC

    Rated value (DC)

    24 V

    24 V

    24 V

    Memory







    Usable memory for user data

    10 Mbyte

    10 Mbyte

    10 Mbyte

    Type of output







    Acoustics







    • Buzzer

    Yes

    Yes

    Yes

    Time of day







    Clock







    • Software clock

    Yes

    Yes

    Yes

    • Battery-backed

    Yes

    Yes

    Yes

    • Synchronizable

    Yes

    Yes

    Yes

    Interfaces







    Number of RS 485 interfaces

    0

    0

    1

    Number of USB interfaces

    1; Up to 16 GB

    1; Up to 16 GB

    1

    Number of SD card slots

    0

    0

    0

    Industrial Ethernet







    • Number of industrial Ethernet interfaces

    1

    1

    0

    Protocols







    PROFINET

    Yes

    Yes

    No

    IRT supported

    No

    No

    No

    MRP supported





    No

    PROFIBUS

    No

    No

    Yes

    MPI

    No

    No

    Yes

    Degree and class of protection







    IP (at the front)

    65

    65

    65

    Enclosure type 4x at the front

    Yes

    Yes

    Yes

    IP (rear)

    20

    20

    20

    Standards, approvals, certificates







    CE mark

    Yes

    Yes

    Yes

    cULus

    Yes

    Yes

    Yes

    Use in hazardous areas







    • ATEX Zone 2

    No

    No

    No

    • ATEX Zone 22

    No

    No

    No

    • IECEx Zone 2





    No

    • IECEx Zone 22





    No

    • cULus Class I Zone 2, Division 2

    No

    No

    No

    • FM Class I Division 2

    No

    No

    No

    Ambient conditions







    Ambient temperature in operation







    • Operation (vertical installation)







      • in vertical mounting position, minimum

    0 °C

    0 °C

    0 °C

      • in vertical mounting position, maximum

    50 °C

    50 °C

    50 °C

    Relative humidity







    • Operation, max.

    90 %

    90 %

    90 %

    Configuration







    Configuration software







    • STEP 7 Basic (TIA Portal)

    Yes; via integrated WinCC Basic (TIA Portal)

    Yes; via integrated WinCC Basic (TIA Portal)

    Yes; via integrated WinCC Basic (TIA Portal)

    • WinCC flexible Compact

    No

    No

    No

    • WinCC Basic (TIA Portal)

    Yes

    Yes

    Yes

    Languages







    Online languages







    • Number of online/runtime languages

    10

    10

    10

    Functionality under WinCC (TIA Portal)







    Number of Visual Basic Scripts

    No

    No

    No

    Task planner

    Yes

    Yes

    Yes

    • time-controlled

    No

    No

    No

    • task-controlled

    Yes

    Yes

    Yes

    Message system







    • Number of bit messages

    1 000

    1 000

    1 000

    • Number of analog messages

    25

    25

    25

    • S7 alarm number procedure

    No

    No

    No

    • System messages, other (SIMATIC S7, Sinumerik, Simotion, etc.)

    Yes; System message buffer of the SIMATIC S7-1200 and S7-1500

    Yes; System message buffer of the SIMATIC S7-1200 and S7-1500

    Yes; System message buffer of the SIMATIC S7-1200 and S7-1500

    • Message buffer

    Yes

    Yes



      • Number of entries

    256

    256

    256

      • Circulating buffer

    Yes

    Yes

    Yes

      • retentive

    Yes

    Yes

    Yes

    Recipe administration







    • Number of recipes

    50

    50

    50

    • Size of internal recipe memory

    256 kbyte

    256 kbyte

    256 kbyte

    • Recipe memory expandable

    No

    No

    No

    Variables







    • Number of variables per device

    800

    800

    800

    • Number of variables per screen

    100

    100

    100

    Images







    • Number of configurable images

    250

    250

    100

    Archiving







    • Number of archives per device

    2

    2

    2

    • Number of entries per archive

    10 000

    10 000

    10 000

    • Message archive

    Yes

    Yes

    Yes

    • Process value archive

    Yes

    Yes

    Yes

    • Archiving methods







      • Sequential archive

    Yes

    Yes

    Yes

      • Short-term archive

    Yes

    Yes

    Yes

    • Memory location







      • Memory card

    No

    No

    No

      • USB memory

    Yes

    Yes

    Yes

      • Ethernet

    No

    No

    No

    • Data storage format







      • CSV

    No

    No

    No

      • TXT

    Yes

    Yes

    Yes

      • RDB

    No

    No

    No

    Security







    • Number of user groups

    50

    50

    50

    • Number of users

    50

    50

    50

    Transfer (upload/download)







    • MPI/PROFIBUS DP

    No

    No

    Yes

    • Ethernet

    Yes

    Yes

    No

    Process coupling







    • S7-1200

    Yes

    Yes

    Yes

    • S7-1500

    Yes

    Yes

    Yes

    • S7-200

    Yes

    Yes

    Yes

    • S7-300/400

    Yes

    Yes

    Yes

    • LOGO!

    Yes

    Yes

    Yes

    • Win AC

    Yes

    Yes

    Yes

    • SIMOTION

    Yes

    Yes

    Yes

    • Allen Bradley (EtherNet/IP)

    Yes

    Yes

    No

    • Allen Bradley (DF1)

    No

    No

    Yes

    • Mitsubishi (MC TCP/IP)

    Yes

    Yes

    No

    • Mitsubishi (FX)

    No

    No

    Yes

    • OMRON (FINS TCP)

    No

    No

    No

    • OMRON (LINK/Multilink)

    No

    No

    Yes

    • Modicon (Modbus TCP/IP)

    Yes

    Yes

    No

    • Modicon (Modbus)

    No

    No

    Yes

    I/O







    I/O devices







    • Printer

    No

    No

    No

    • MultiMediaCard

    No

    No

    No

    • SD card

    No

    No

    No

    • USB memory

    Yes

    Yes

    Yes

    Mechanics/material







    Type of housing (front)







    • plastic

    Yes

    Yes

    Yes

    Dimensions







    Width of the housing front

    141 mm

    214 mm

    214 mm

    Height of housing front

    116 mm

    158 mm

    158 mm

    Mounting cutout/device depth (W x H x T)







    • Mounting cutout, width

    123 mm

    197 mm

    197 mm

    • Mounting cutout, height

    99 mm

    141 mm

    141 mm

    Weights







    Without packaging

    360 g

    780 g

    800 g





    6AV2 123-2JB03-0AX0

    6AV2 123-2MB03-0AX0

    6AV2 123-2MA03-0AX0

    Display







    Design of display

    TFT widescreen display, LED backlighting

    TFT widescreen display, LED backlighting

    TFT widescreen display, LED backlighting

    Screen diagonal

    9 in

    12 in

    12 in

    Number of colors

    65 536

    65 536

    65 536

    Resolution (pixels)







    • Horizontal image resolution

    800

    1 280

    1 280

    • Vertical image resolution

    480

    800

    800

    Backlighting







    • MTBF backlighting (at 25 °C)

    20 000 h

    20 000 h

    20 000 h

    • Dimmable backlight

    Yes

    Yes

    Yes

    Control elements







    Keyboard







    • Number of function keys

    8

    10

    10

    Touch operation







    • Design as touch screen

    Yes

    Yes

    Yes

    Installation type/mounting







    Mounting in portrait format possible

    Yes

    Yes

    Yes

    Supply voltage







    Type of supply voltage

    24 V DC

    24 V DC

    24 V DC

    Rated value (DC)

    24 V

    24 V

    24 V

    Memory







    Usable memory for user data

    10 Mbyte



    10 Mbyte

    Type of output







    Acoustics







    • Buzzer

    Yes

    Yes

    Yes

    Time of day







    Clock







    • Software clock

    Yes

    Yes

    Yes

    • Battery-backed

    Yes

    Yes

    Yes

    • Synchronizable

    Yes

    Yes

    Yes

    Interfaces







    Number of RS 485 interfaces

    0

    0

    1

    Number of USB interfaces

    1; Up to 16 GB

    1

    1

    Number of SD card slots

    0

    0

    0

    Industrial Ethernet







    • Number of industrial Ethernet interfaces

    1

    1

    0

    Protocols







    PROFINET

    Yes

    Yes

    No

    IRT supported

    No

    No

    No

    MRP supported



    No

    No

    PROFIBUS

    No

    No

    Yes

    MPI

    No

    No

    Yes

    Degree and class of protection







    IP (at the front)

    65

    65

    65

    Enclosure type 4x at the front

    Yes

    Yes

    Yes

    IP (rear)

    20

    20

    20

    Standards, approvals, certificates







    CE mark

    Yes

    Yes

    Yes

    cULus

    Yes

    Yes

    Yes

    Use in hazardous areas







    • ATEX Zone 2

    No

    No

    No

    • ATEX Zone 22

    No

    No

    No

    • IECEx Zone 2



    No

    No

    • IECEx Zone 22



    No

    No

    • cULus Class I Zone 2, Division 2

    No

    No

    No

    • FM Class I Division 2

    No

    No

    No

    Ambient conditions







    Ambient temperature in operation







    • Operation (vertical installation)







      • in vertical mounting position, minimum

    0 °C

    0 °C

    0 °C

      • in vertical mounting position, maximum

    50 °C

    50 °C

    50 °C

    Relative humidity







    • Operation, max.

    90 %

    90 %

    90 %

    Configuration







    Configuration software







    • STEP 7 Basic (TIA Portal)

    Yes; via integrated WinCC Basic (TIA Portal)

    Yes; via integrated WinCC Basic (TIA Portal)

    Yes; via integrated WinCC Basic (TIA Portal)

    • WinCC flexible Compact

    No

    No

    No

    • WinCC Basic (TIA Portal)

    Yes

    Yes

    Yes

    Languages







    Online languages







    • Number of online/runtime languages

    10

    10

    10

    Functionality under WinCC (TIA Portal)







    Number of Visual Basic Scripts

    No

    No

    No

    Task planner

    Yes

    Yes

    Yes

    • time-controlled

    No

    No

    No

    • task-controlled

    Yes

    Yes

    Yes

    Message system







    • Number of bit messages

    1 000

    1 000

    1 000

    • Number of analog messages

    25

    25

    25

    • S7 alarm number procedure

    No

    No

    No

    • System messages, other (SIMATIC S7, Sinumerik, Simotion, etc.)

    Yes; System message buffer of the SIMATIC S7-1200 and S7-1500

    Yes; System message buffer of the SIMATIC S7-1200 and S7-1500

    Yes; System message buffer of the SIMATIC S7-1200 and S7-1500

    • Message buffer

    Yes





      • Number of entries

    256

    256

    256

      • Circulating buffer

    Yes

    Yes

    Yes

      • retentive

    Yes

    Yes

    Yes

    Recipe administration







    • Number of recipes

    50

    50

    50

    • Size of internal recipe memory

    256 kbyte

    256 kbyte

    256 kbyte

    • Recipe memory expandable

    No

    No

    No

    Variables







    • Number of variables per device

    800

    800

    800

    • Number of variables per screen

    100

    100

    100

    Images







    • Number of configurable images

    250

    100

    100

    Archiving







    • Number of archives per device

    2

    2

    2

    • Number of entries per archive

    10 000

    10 000

    10 000

    • Message archive

    Yes

    Yes

    Yes

    • Process value archive

    Yes

    Yes

    Yes

    • Archiving methods







      • Sequential archive

    Yes

    Yes

    Yes

      • Short-term archive

    Yes

    Yes

    Yes

    • Memory location







      • Memory card

    No

    No

    No

      • USB memory

    Yes

    Yes

    Yes

      • Ethernet

    No

    No

    No

    • Data storage format







      • CSV

    No

    Yes

    Yes

      • TXT

    Yes

    No

    No

      • RDB

    No

    No

    No

    Security







    • Number of user groups

    50

    50

    50

    • Number of users

    50

    50

    50

    Transfer (upload/download)







    • MPI/PROFIBUS DP

    No

    No

    Yes

    • Ethernet

    Yes

    Yes

    No

    Process coupling







    • S7-1200

    Yes

    Yes

    Yes

    • S7-1500

    Yes

    Yes

    Yes

    • S7-200

    Yes

    Yes

    Yes

    • S7-300/400

    Yes

    Yes

    Yes

    • LOGO!

    Yes

    Yes

    Yes

    • Win AC

    Yes

    Yes

    Yes

    • SIMOTION

    Yes

    Yes

    Yes

    • Allen Bradley (EtherNet/IP)

    Yes

    Yes

    No

    • Allen Bradley (DF1)

    No

    No

    Yes

    • Mitsubishi (MC TCP/IP)

    Yes

    Yes

    No

    • Mitsubishi (FX)

    No

    No

    Yes

    • OMRON (FINS TCP)

    No

    No

    No

    • OMRON (LINK/Multilink)

    No

    No

    Yes

    • Modicon (Modbus TCP/IP)

    Yes

    Yes

    No

    • Modicon (Modbus)

    No

    No

    Yes

    I/O







    I/O devices







    • Printer

    No

    No

    No

    • MultiMediaCard

    No

    No

    No

    • SD card

    No

    No

    No

    • USB memory

    Yes

    Yes

    Yes

    Mechanics/material







    Type of housing (front)







    • plastic

    Yes

    Yes

    Yes

    Dimensions







    Width of the housing front

    267 mm

    330 mm

    330 mm

    Height of housing front

    182 mm

    245 mm

    245 mm

    Mounting cutout/device depth (W x H x T)







    • Mounting cutout, width

    251 mm

    310 mm

    310 mm

    • Mounting cutout, height

    166 mm

    221 mm

    221 mm

    Weights







    Without packaging

    1 130 g

    1 710 g

    1 710 g



    Дальнейшая информация

    Дополнительную информацию Вы можете получить в Интернете по адресу:

    http://www.siemens.com/simatic-basic-panels

    Замечание

    Информацию о возможности внесения изменений в конструкцию приборов стандартного исполнения можно найти в секции "Заказные продукты".
