PROFINET драйвер

• Заказные данные
  (6)
• Информационные материалы

  Информационные материалы

  • Для подключения приводов и каналов ввода-вывода распределенной системы к управляющим приложениям пользователя через PROFINET.
  • Использование управляющих приложений на стандартных компьютерах, оснащенных страндартным интерфейсом Ethernet.
  • Поставка с портативным исходным кодом, возможность использования в среде различных операционных систем.
  • Наличие в комплекте поставки готовых примеров спользования в среде Windows на платформе промышленных компьютеров SIMATIC IPC.

  Область применения

  PROFINET драйвер позволяет выполнять подключение компонентов системы распределенного ввода-вывода на основе сети PROFINET к собственным управляющим компьютерным приложениям. Программное обеспечение собственной разработки функционирует на стандартных компьютерах.

  Драйвер может использоваться в простых приложениях, не требующих поддержки обмена данными в режиме IRT. Например, в индивидуальных линиях PROFINET, в которых машины не связаны друг с другом.

  Пользователь должен обладать знаниями в области программирования на языке C и импорта программного обеспечения в операционную систему.

  Дизайн

  PROFINET драйвер поставляется в виде портативного исходного кода. Пользователь может интегрировать PROFINET драйвер в виде кода C в собственные приложения. Приборы полевого уровня (станции ввода-вывода и приводы) подключаются через файл конфигурации на основе XML. Этот файл может быть создан пользователем или сгенерирован пакетом STEP 7 (TIA Portal). Для программирования интерфейса используется детальное описание интерфейса IO-Base.

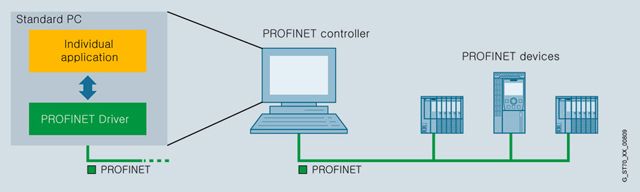

  Структура приложения с PROFINET драйвером

  Лицензирование

  PROFINET драйвер поставляется с лицензией на разработку, позволяющей использовать исходный код для начала разработки, выполнения тестов и создания прототипа.

  Для дальнейшей работы для каждого откомпилированного PROFINET драйвера должна заказываться Runtime лицензия. Как доказательство официального получения лицензии на компьютер с PROFINET драйвером наклеивается специальная этикетка. Возможен заказ Runtime лицензий с поддержкой различного количества приборов полевого уровня.

  Особенности

  • Конфигурирование через открытый XML интерфейс без использования инструментальных средств проектирования (TIA Portal, STEP 7, и т.д.).
  • Упрощенная обработка при использовании TIA Portal.
  • Использование на стандартных компьютерах, оснащенных стандартным интерфейсом Ethernet.
  • Поставка в виде портативного исходного кода для использования в среде различных операционных систем. Подключение аппаратуры системы распределенного ввода-вывода к управляющей программе пользователя.
  • Поддержка обмена данными через сеть PROFINET в режиме RT (реальный масштаб времени).
  • При обмене данными в режиме RT время цикла от 1 мс и выше.

  Дальнейшая информация

  Поддержка

  Германия и Европа

  Siemens AG
  Communication, Development & Certification (ComDeC)
  P.O. Box 2355
  90713 Fürth
  Tel.: +49 (911) 750-2080
  Fax: +49 (911) 750-2100
  E-mail: comdec@siemens.com

  США и международная поддержка

  PROFI Interface Center (PIC)
  One Internet Plaza
  PO Box 4991
  Johnson City, TN 37604
  Tel.: +1 (423) - 262 – 2687
  Fax: +1 (423) - 262 – 2103
  E-mail: pic.industry@siemens.com
