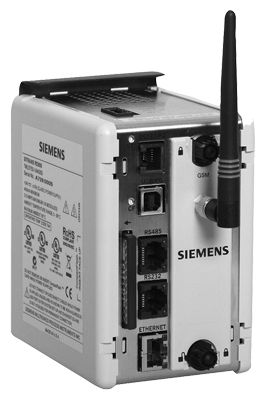

SITRANS RD500 - это устройство удаленного управления данными, объединяющее такие функции, как веб-доступ, обработку аварийных ситуаций и сбор данных от различных контрольнщ-измерительных приборов.

Область применения

RD500 - это простое в использовании устройство удаленного управления данными на основе веб-приложений и аппаратных модулей. Уникальный модульный принцип позволяет отслеживать различные технологические сигналы, в то время как последовательные порты позволяют собирать данные с любого устройства Modbus RTU.

RD500 состоит из основного модуля связи и до 16 ведомых модулей. Имеются различные типы модулей, позволяющие использовать максимум до 128 стандартных систем ввода и вывода. Последовательные порты RD500 способны собрать данные максимум с 247 ведомых устройств Modbus RTU, включая полевые приборы.

Встроенный веб-сервер, FTP и клиент электронной почты RD500 позволяет осуществлять удаленный мониторинг. Уведомление о неисправности передается посредством электронной почты и текстовых SMS сообщений одному или более сотрудникам для того, чтобы они предприняли соответствующие меры.

RD500 поддерживает внешние модемы, обеспечивая гибкость приложений для мобильной или наземной связи GSM/GPRS.

RD500 конфигурируется через веб-интерфейс - стандартный браузер - это все ПО, которое необходимо для конфигурирования системы.

Основное применение: Удаленный мониторинг, управление запасами, измерительные приборы или другие устройства, реализованные на основе веб-приложения

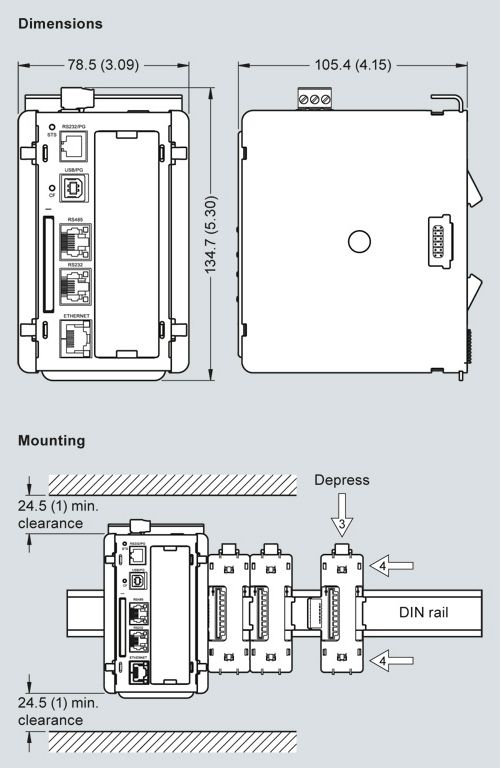

Чертеж

Размеры SITRANS RD500

Особенности

RD500 поддерживает отчетность и обработку аварийных ситуаций через электронную почту, SMS и FTP
Веб-серевер обеспечивает глобальный доступ к данным, регистрируемым прибором, а также к конфигурации и настройкам RD500
Обеспечивается масштабируемость с опциональными модулями ввода/вывода по току (от 4 до 20 мА) и напряжению (от 0 до 10 В), термопарой (TC), термометром сопротивления (RTD) и цифровым вводом/выводом
Технологии Ethernet 100Base-TX, 10Base-T и поддержка GSM, GPRS, и PSTN обеспечивает гибкое удаленное взаимодействие
Поддержка до 128 устройств с адаптируемыми модулями ввода/вывода и до 247 сетевых устройств Modbus
Интегрированный FTP север и клиент поддерживают синхронизацию FTP данных с центральными серверами
Поддержка карт памяти до 2 Гб расширяемой памяти для сбора и хранения данных.
Форматы системного журнала CSV (значения, разделенные запятыми) для файлов данных и HTML для файлов отчета

Схема подключения

SITRANS RD500 соединения

Технические данные

Принцип работы
Принцип измерения	Устройство удаленного управления данными
Точки измерения	до 128 стандартных вводов/выводов 247 сетевых устройств Modbus
Входа	См. таблицу на странице 5/95
Выхода	См. таблицу на странице 5/95
Точность	См. таблицу на странице 5/95
Рабочие условия эксплуатации
Диапазон температуры хранения	-30 to +70 ºC (-22 to +158 ºF)
Температура рабочего процесса	0 to +50 ºC (+32 to +122 ºF)
Допустимая влажность при хранении и во время работы	80% макс. относительная влажность, неконденсирующий, от 0 до +50 °C (+32 до +122 F)
Конструктивные особенности
Материал (корпус)	Ударопрочная пластмасса и нержавеющая сталь
Категория монтажа	I
Степень загрязнения	2
Вес	456.4 гр (15.1 oz)
Крепление	Устанавливается на стандартный DIN цилиндр монтажной шины (T) профиля в соответствии EN50022 -35 x 7.5 и -35 x 15
Питание	24 В DC ± 10% 400 мА мин. (1 модуль) 3.5 А макс. (16 модулей) Необходимо использовать Класс 2 или источник питания SELV
Индикация
Светодиодные индикаторы состояния	STS - светодиодный индикатор состояния показывает состояние основного устройства TX/RX - светодиодные индикаторы передачи/получения показывают последовательность действий Ethernet - светодиодные индикаторы связи и работы CF - индикатор CompactFlash отображает статус карты и выполнение операций записи/чтения
Память
Внутренняя пользовательская память	4 Мб энергонезависимой памяти на базе флэш-технологии
Внутренняя SDRAM	2 Мб
Карта памяти	Compact Flash Type II слот для карт Type I и Type II; 2 Гб
Сертификаты и допуски
Безопасность	UL указанные в стандартах безопасности США и Канады UL508 и CSA C22.2 № 14-M05 (файл № E302106) IEC 61010-1, EN 61010-1: Требования к безопасности для электрических приборов для измерения, контроля и лаборатного использования, Часть 1.
Коммуникация
USB/PG порт	Подключается к USB 1.1. Устройство, использующее только соединение типа В.
Последовательные порты	Формат и скорость передачи информации для каждого порта программируется индивидуально до 115, 200 бод
RS232/PG порт	RS232 порт через RJ12
Порт связи	RS422/485 порт через RJ45 и RS232 порт через RJ12
Порт Ethernet	10 BASE-T/100 BASE-TX; RJ45 зажим смонтирован в NIC (Network Interface Card - сетевую интерфейсную плату)

®Modbus - это зарегестрированная торговая марка компании Schneider Electric.

Спецификации модуля SITRANS RD500

	8 входов, 6 транзисторных выходов	8 входов, 6 релейных выходов	8 каналов, 4-20 мА	8 каналов ± 10 В	6 каналов, RTD	8 каналов блока термопары
Заказной номер	7ML1930-1ES	7ML1930-1ER	7ML1930-1EP	7ML1930-1EQ	7ML1930-1ET	7ML1930-1EU
Сфера применения	8 входов, 6 выходов, используемых для контроля за входами контакта или сенсора	8 входов, 6 выходов, используемых для контроля за входами контакта или сенсора	16 бит. модуль аналогового ввода обеспечивает определение сигнала при высокой плотности для мониторинга данных и принимает сигналы 0/4-20 мА	16 бит. модуль аналогового ввода обеспечивает определение сигнала при высокой плотности для мониторинга данных и принимает сигналы ±10 В	16 бит. модуль аналогового ввода обеспечивает определение сигнала при высокой плотности для получения данных и принимает различные RTD входы	16 бит. модуль ввода термопары обеспечивает определение сигнала при высокой плотности для получения данных и принимает различные типы термопар
Точность	не имеет отношения	не имеет отношения	±0.1% диапазон	±0.1% диапазон	± (0.2% диапазон, +1 °C) 0 to 50 °C (32 to 122 °F); ± (0.1% диапазон, +1 °C) 18 to 28 °C (64 to 82 °F); включает соответствие NIST, ошибки аналогового- цифрового преобразования, температурный коэффициент и соответствие линеаризации при 23 °C после 20 минуты прогрева	± (0.3% диапазон, +1 °C); включает соответствие NIST, эффект теплопоглощающег о спая, ошибки аналогового- цифрового преобразованияи соответствие линеаризации при 23 °C после 20 минуты прогрева
Крепление	Устанавливается на стандартный DIN цилиндр монтажной шины (T) профиля в соответствии с EN50022 -35 x 7,5 и - 35 x 15
Входы	Dip переключатель для трубы или источника	Dip переключатель для трубы или источника Макс. напряжение: 30 V DC, защита от обратной полярности Выкл напряжение: <1,2 В Вкл напряжение: >3,8 В Входная частота: - Вкл фильтр переключателя: 50 Гц - Выкл фильтр переключателя: 300 Гц	8 с одним выводом Диапазон: 0-20 мА или 4-20 мА Разрешение: Полный 16-битный Интервал дискретизации: 50–400 милисекунд в зависимости от числа разрешающих входов	8 с одним выводом Диапазон: 0 до 10 В DC или ±10 В DC Разрешение: Полный 16-битный Интервал дискретизации: 50–400 милисекунд в зависимости от числа разрешающих входов	6 с одним выводом Разрешение: Полный 16-битный Интервал дискретизации: 67–400 милисекунд в зависимости от числа разрешающих входов	8 с одним выводом Разрешение: Полный 16-битный Интервал дискретизации: 50–400 милисекунд в зависимости от числа разрешающих входов
Выходы	Транзисторный выход, переключеаемый DC, макс. допустимое значение переключения 1 A DC	Форм A, NO Пары имеют общие зажимы: 1&2, 3&4, 5&6 Режим по току для пары: 3 А@ 30 В DC/125 В AC с сопротивлением 1/10 HP @ 125 В AC	не имеет отношения	не имеет отношения	не имеет отношения	не имеет отношения
