LOGO ! CSM неуправляемый

Заказные данные
(2)
Аксессуары
(6)

Прибор подключения логического модуля LOGO! и до трех дополнительных узлов сети Industrial Ethernet со скоростью обмена данными 10/100 Мбит/с. Формирование линейных, древовидных и звездообразных сетевых структур с электрическими каналами связи.

Модули LOGO! CSM характеризуются следующими показателями:

Неуправляемый 4-канальный коммутатор с одним портом на фронтальной панели корпуса для удобного подключения программатора и выполнения диагностических операций.
Две версии приборов с напряжением питания =12/24 В или ~230 В.
Подключение к сети через четыре гнезда RJ45.
Корпус формата модулей LOGO!
Рентабельное решение для построения небольших локальных сетей Ethernet.
Объединение в сеть любых Ethernet приборов.

Область применения

Коммутаторы Industrial Ethernet LOGO! CSM выпускаются в компактных пластиковых корпусах и ориентированы на преимущественное использование с логическими модулями LOGO! нового поколения, оснащенными встроенным интерфейсом Industrial Ethernet. Через модуль LOGO! CSM один логический модуль LOGO! способен поддерживать одновременный обмен данными через Industrial Ethernet с приборами управления и программирования, с другими контроллерами или с офисными компьютерами.

Для построения необходимых сетевых конфигураций каждый коммутатор позволяет использовать четыре гнезда RJ45.

Версии приборов

LOGO!CSM 12/24

С напряжением питания =12 В или =24 В.

LOGO!CSM 230

С напряжением питания ~110 В или ~230 В.

Дизайн

Конструкция коммутаторов LOGO! CSM (Compact Switch Modules) соответствует конструкции модулей LOGO!:

Компактная конструкция;
прочный пластиковый корпус, на котором расположены:
- 4 гнезда RJ45 для подключения к сети Industrial Ethernet;
  из них одно гнездо на фронтальной панели прибора, используемое для выполнения диагностических операций.
- 3-полюсный соединитель для подключения цепи питания.
- Диагностические светодиоды индикации состояний всех коммуникационных портов.
Простая установка на стандартную профильную шину DIN.
Отсутствие вращающихся частей, необслуживаемая конструкция.

Функции

Увеличение количества точек подключения одного логического модуля LOGO! (...-0BA7) к сети Industrial Ethernet.
Построение небольших локальных сетей Industrial Ethernet с подключением различных сетевых узлов через три дополнительных коммуникационных порта.
Автоматическое определение скорости обмена данными в сети, автоматическая настройка на эту скорость, автоматическая кроссировка подключаемых кабелей.
Диагностические светодиоды индикации состояний модуля и его портов.

Сетевые топологии и конфигурации

Коммутаторы LOGO! CSM позволяют формировать различные сетевые топологии:

Подключение модуля LOGO! к линейной сетевой структуре:
с сохранением не менее одного свободного порта RJ45. Этот порт может быть использован, например, для подключения программатора и выполнения диагностических операций.
Подключение модуля LOGO! к сети более высокого уровня с древовидной/ звездообразной структурой:
с сохранением не менее двух свободных портов RJ45. Эти порты могут быть использованы, например, для подключения программатора и панели оператора.
Подключение модуля LOGO! к небольшой локальной сети с поддержкой обмена данными с тремя дополнительными сетевыми узлами.

Конфигурирование

LOGO! CSM является неуправляемым коммутатором, который не требует предварительной настройки своих параметров.

Диагностика

Модуль оснащен диагностическими светодиодами индикации:

Наличия напряжения питания.
Состояний коммуникационных портов.
Процессов обмена данными.

Интеграция

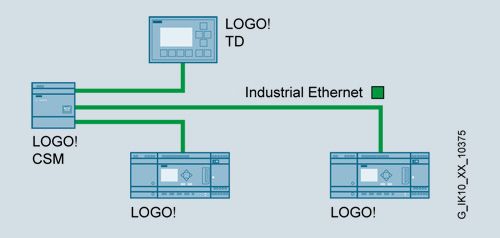

Linear structure with LOGO! CSM

Особенности

Снижение затрат на выполнение монтажных работ, минимальные объемы для установки приборов.
Быстрое включение в работу без предварительного выполнения операций конфигурирования.
Быстрый и удобный доступ к прибору в шкафу управления для выполнения диагностических операций.
Гибкие возможности расширения сети за счет увеличения количества используемых коммутаторов.

Технические данные

Order No.	6GK7 177-1FA10-0AA0	6GK7 177-1MA10-0AA0
Product-type designation
Transmission rate
Transfer rate 1	10 Mbit/s	10 Mbit/s
Transfer rate 2	100 Mbit/s	100 Mbit/s
Interfaces
Number of electrical/optical connections for network components or terminal equipment maximum	4	4
Number of electrical connections
for network components and terminal equipment	4	4
for alarm contact	-	-
for power supply	1	1
Design of electrical connection
for network components and terminal equipment
for signaling contact	-	-
for power supply	3-pole terminal block	3-pole terminal block
Supply voltage, current consumption, power loss
Type of voltage of supply voltage
Supply voltage external	230 V	24 V
minimum	100 V	10.2 V
maximum	240 V	30.2 V
Product component fusing at power supply input	Yes	Yes
Type of fusing at input for supply voltage	-	-
Consumed current maximum	0.02 A	0.15 A
Active power loss at 24 V for DC	-	1.5 W
Permitted ambient conditions
Ambient temperature
during operating	0 … 55 °C	0 … 55 °C
during storage	-40 °C 70 °C	-40 °C 70 °C
during transport	-40 °C	-40 °C
Relative humidity at 25 °C without condensation during operating maximum	90 %	90 %
Protection class IP	IP20	IP20
Design, dimensions and weight
Design
Width	72 mm	72 mm
Height	90 mm	90 mm
Depth	55 mm	55 mm
Net weight	0.155 kg	0.14 kg
Type of mounting
35 mm DIN rail mounting	Yes	Yes
wall mounting	Yes	Yes
S7-300 rail mounting	No	No
Type of mounting	-	-
Product properties, functions, components general
Cascading in cases of star structuring	-	-
Product functions management, configuration
Product function switch-managed	No	No
Standards, specifications, approvals
Standard
for EMC from FM
for hazardous zone	-	-
for safety of CSA and UL
for hazardous area of CSA and UL	-	-
for emitted interference	-	-
for interference immunity	-	-
Verification of suitability
CE mark	Yes	Yes
C-Tick	Yes	Yes
KC approval	No	No
