Терминальные модули для силовых модулей

Заказные данные
(18)

Информационные материалы

Терминальные модули для модулей фидеров нагрузки

Терминальные модули для установки модулей фидеров нагрузки.
Формирование внутренней силовой 3-фазной шины переменного тока.
Подключение нагрузки.
Фиксация силового модуля, высокая стойкость к вибрационным воздействиям.

Терминальные модули для модулей преобразователей частоты

Терминальные модули для установки модулей преобразователей частоты.
Формирование внутренней силовой 3-фазной шины переменного тока.
Подключение нагрузки.
Подключение экранов соединительных кабелей для обеспечения электромагнитной совместимости по классу A стандарта EN 55011.

Терминальный модуль для модуля контроля питания

Подключение внешних цепей через контакты под винт.
Светлый корпус для визуального выделения среди других терминальных модулей.
Установка перед первым модулем TM-DS/TM-RS.

Область применения

Терминальные модули для модулей фидеров нагрузки и преобразователей частоты

Терминальные модули являются простыми механическими компонентами станции ET 200S. Они оснащены встроенной силовой шиной 3-фазного переменного тока существенно снижают затраты на монтаж силовых модулей и подключение цепи питания. Питание подводится только к первому силовому модулю. Все последующие силовые модули получают питание от внутренней силовой 3-фазной шины. Надежная фиксация силовых модулей на терминальных модулях позволяет эксплуатировать станцию в условиях воздействия сильной вибрации.

Терминальные модули для силовых модулей имеют несколько версий:

Терминальные модули TM-DS и TM-RS для установки модулей фидеров нагрузки.
Терминальные модули для установки модулей преобразователей частоты:
- TM-ICU для установки модулей управления.
- TM-IPM для установки силовых секций.
Терминальные модули TM-xB для установки модулей управления электромагнитным тормозом.

Терминальные модули TM-DS и TM-RS

Терминальные модули TM-DS и TM-RS имеют модификации для установки силовых модулей фидеров нагрузки стандартного исполнения и исполнения High Feature. Терминальные модули модификации "-S32" оснащены контактами для подключения к сети 3-фазного переменного тока и подачи напряжения питания на внутреннюю силовую 3-фазную шину с нагрузочной способностью 40 A/50 A, а также клеммами для подключения нагрузки. Такие терминальные модули устанавливаются в начале каждого сегмента внутренней 3-фазной силовой шины.

Все терминальные модули для установки модулей фидеров нагрузки оснащены контактами под винт для подключения жил кабелей сечением до 10 мм². В комплект поставки терминальных модулей "-S32" входит три заглушки, которые устанавливаются на отверстия силовой 3-фазной шины последнего терминального модуля TM-DS/TM-RS силового сегмента станции.

Терминальные модули для преобразователей частоты

Терминальный модуль TM-ICU предназначен для установки модуля управления ICU24 или ICU24F (без или с встроенными функциями обеспечения безопасности). Терминальный модуль TM-IPM устанавливается следом за модулем TM-ICU. Модуль TM-IPM шириной 65 мм служит для установки силовой секции IPM25 мощностью 0.75 кВт. Модуль TM-ICU шириной 130 мм предназначен для установки силовой секции IPM25 мощностью 2.2 или 4.0 кВт.
Для обеспечения электромагнитной совместимости класса A по EN 55011 каждый терминальный модуль TM-IPM оснащен контактом для подключения экрана соединительного кабеля. Терминальные модули модификации "-S32" оснащены тремя контактами для подключения питания к внутренней силовой 3-фазной шине с нагрузочной способностью до 50 A, а также тремя контактами для подключения нагрузки.

Терминальные модули модификации "-S31" оснащены только контактами для подключения нагрузки. Они устанавливаются следом за терминальным модулем модификации "-S32". Для формирования очередной потенциальной группы вновь устанавливается модуль модификации "-S32". Все терминальные модули для преобразователей частоты оснащены контактами под винт для подключения кабелей с сечением жил до 10 мм². В комплект поставки терминальных модулей "-S32" входит три заглушки, которые устанавливаются на отверстия силовой 3-фазной шины последнего силового терминального модуля силового сегмента станции.

Терминальные модули TM-xB

Терминальные модули TM-xB предназначены для установки модулей управления электромагнитным тормозом xB1, xB2, xB3 и xB4. Терминальный модуль TM-xB устанавливается следом за терминальным модулем силового модуля фидера нагрузки или преобразователя частоты. Терминальный модуль xB215 оснащен контактами для подключения к электромагнитному тормозу, а также для подключения двух дискретных входов. Сигналы дискретных входов не могут обрабатываться преобразователями частоты. Они могут использоваться только в сочетании с модулями фидеров нагрузки.

Терминальные блоки PE/N

Терминальный блок PE/N позволяет формировать шину нейтрального провода (N) и шину защитного заземления (PE). Он устанавливается в нижней части терминального модуля модуля фидера нагрузки или преобразователя частоты. и оснащен двумя контактами PE и одним контактом N. Терминальный блок PE/N модификации "-F" устанавливается на силовые терминальные модули модификации "-S32". Терминальный блок PE/N модификации "-S" устанавливается на силовые терминальные модули модификации "-S31". Терминальный блок PE/M модификации "-F" комплектуется двумя заглушками для установки на отверстия шин PE и N последнего терминального блока сегмента. Терминальные блоки PE/N для модулей фидеров нагрузки стандартного исполнения имеют ширину 45 мм. Для установки на модули фидеров нагрузки исполнения High Feature, а также на модули преобразователей частоты выпускаются терминальные блоки PE/N шириной 65 мм.

Внутренние шины терминальных блоков PE/N не имеют электрической связи с клеммами подключения экрана в преобразователях частоты.

Дизайн

TM-DS, TM-RS

Версия "-S32" с подключением кабеля питания: 2 x 3 x 10 мм² контакта под винт для подключения к сети переменного тока и подключения двигателя.
Версия "-S31" без подключения кабеля питания: 1 x 3 x 10 мм² контакта под винт для подключения двигателя.
Опциональное расширение терминальными блоками PE/N (см. аксессуары).
Дополнительно для фидеров нагрузки стандартного исполнения: при токах нагрузки от 6.3 A и выше или температуре более 40 °C между модулями фидеров нагрузки рекомендуется устанавливать модуль DM-V15 (см. аксессуары), обеспечивающий получение необходимых зазоров и улучшения условий охлаждения силовых модулей.

TM-ICU

Для установки модуля управления преобразователем частоты ICU24 или ICU24F.

TM-IPM

Версия "TM-IPM65" для установки силовой секции преобразователя частоты IPM25 мощностью 0.75 кВт.
Версия "TM-IPM130" для установки силовой секции преобразователя частоты IPM25 мощностью 2.2 или 4.0 кВт.
Версия "-S32" с подключением кабеля питания: 2 x 3 x 10 мм² контакта под винт для подключения к сети переменного тока и подключения двигателя.
Версия "-S31" без подключения кабеля питания: 1 x 3 x 10 мм² контакта под винт для подключения двигателя.
Наличие контакта заземления экрана кабеля во всех версиях модулей TM-IPM.
Опциональное расширение терминальными блоками PE/N (см. аксессуары).

TM-xB

Использование в сочетании с терминальными модулями фидеров нагрузки и преобразователей частоты.
Подключение внешних цепей через контакты под винт.
Установка следом за терминальным модулем силового модуля.

Терминальный модуль для модуля PM-D

Для установки модуля PM-D и формирования шин вспомогательных напряжений питания модулей фидеров нагрузки и преобразователей частоты. Отсутствие ограничений на количество модулей TM-P в станции ET 200S. Обязательная установка перед одним или группой модулей фидеров нагрузки, преобразователей частоты.

Схема подключения

Назначение контактов терминального модуля TM-PF30 S47-F0 (для модуля PM-DF PROFIsafe)

Контакт	Обозначение	Назначение
20, 27	24 V DC	Входное напряжение =24 В (контакты соединены внутри)
21, 28	M	Заземление цепи входного напряжения (контакты соединены внутри)

Назначение контактов терминальных модулей TM-PFX30 S47-G0/G1 (для модуля PM-D F X1)

Контакт	Обозначение	Назначение
1, 8	+ IN/OUT	U₁ защитные =24 В, ограничено в SIMATIC
2, 9	M IN/OUT
3, 10	--	Не используется
4, 11	--	Не используется
5, 12	--	Не используется
6, 13	L+	U_in: для подключения внешнего блока питания
7, 14	M	=24 В SELP/PELV
--	AUX1	Сквозная шина без контакта подключения
15, 22	SG1
16, 23	SG2
17, 24	--	Не используется
18, 25	SG3
19, 26	SG4
20, 27	SG5
21, 28	SG6

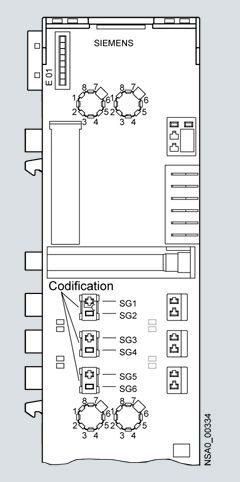

Назначение контактов терминального модуля TM-FCM30 S47-F0 (для модуля F-CM)

Терминальный модуль TM-FCM30 S47-F01 используется для установки модуля умножителя контактов F-CM. Левая половина контактов используется для выходов умножителя контактов, формирующих группы безопасного отключения. Только одна группа безопасного отключения может кодироваться. Множественное кодирование будет обнаруживаться модулем PM-D F. Модуль F-CM может использоваться в сочетании с модулем контроля питания PM-D F X1.

Контакт	Обозначение	Назначение
1, 8	SG1	Перемычка для кодирования группы безопасности 1
2, 9	SG2	Перемычка для кодирования группы безопасности 2
4, 11	SG3	Перемычка для кодирования группы безопасности 3
5, 12	SG4	Перемычка для кодирования группы безопасности 4
6, 13	SG5	Перемычка для кодирования группы безопасности 5
7, 14	SG6	Перемычка для кодирования группы безопасности 6
15	OUT1.1	Релейный выход 1.1
16	OUT1.2	Релейный выход 1.2
22	OUT2.1	Релейный выход 2.1
23	OUT2.2	Релейный выход 2.2
25	OUT3.1	Релейный выход 3.1
26	OUT3.2	Релейный выход 3.2
27	OUT4.1	Релейный выход 4.1
28	OUT4.2	Релейный выход 4.2

Назначение контактов терминальных модулей TM-FDS65-S32/S31-01 / TM-FDS130-S32/S31-01 (для модулей F-DS1e-x / F-RS1e-x)

Назначение контактов терминальных модулей для фидеров нагрузки F исполнения соответствует назначению контактов терминальных модулей шириной 45 и 65 мм. Дополнительно терминальные модули для фидеров нагрузки F исполнения оснащены кодирующим модулем. Кодирующий модуль позволяет включать фидер нагрузки в одну из 6 групп безопасного отключения.

Терминальный модуль оснащен тремя кодировочными ключами с открывающимися защитными крышками. Маркированный кодовый ключ содержит втычной контакт для подключения к шине с соответствующим обозначением (SG1 ... SG6). При поставке все модули закодированы на подключение к группе безопасности 1 (AG1 или SG1). На остальных разъемах установлены ключи без маркировки. При извлечении кодирующего ключа и его повороте на 180° кодируется группа безопасного отключения 2. Для выбора группы безопасного отключения 3 необходимо поменять местами маркированный и соответствующий немаркированный кодовый ключ. При этом линия на маркированном кодовом ключе должна совпасть с линией обозначения нужной группы безопасного отключения.

Технические данные

Терминальный модуль TM-P15 S27-01

Габариты
Установочные размеры (Ш x В x Г) в мм	15 x 196.5 x 102
Глубина с установленным модулем контроля питания в мм	117.5
Испытательное напряжение изоляции и номинальный ток
Испытательное напряжение изоляции в В	500
Номинальное рабочее напряжение в В	= 24
Номинальный рабочий ток в А	10
Сечение подключаемых проводников
Литых в мм²	1 x (0.14 ... 2.5) по IEC 60947 1 x (2.5
Витых с наконечниками в мм²	1 x (0.14 ... 1.5) по IEC 60947
AWG кабели с литыми и витыми жилами в мм²	AWG 1 x (18 ... 22)
Монтаж
Необходимый инструмент	Стандартная отвертка размера 1
Допустимый момент в Нм	0.4 ... 0.7

Терминальные модули TM-DS45 и TM-DS65/TM-FDS65

	TM-DS45	TM-DS65/TM-FDS65
Габариты
Установочные размеры (Ш x В x Г) в мм	45 x 264 x 100	65 x 290 x 100
Высота с терминальным блоком PE/N в мм	306	332
Глубина с установленным фидером нагрузки в мм	127	150
Глубина с установленным фидером нагрузки и F комплектом (система обеспечения безопасности SIGUARD) в мм	152	--
Глубина с установленным фидером нагрузки и модулем 2DI в мм	--	173
Параметры встроенной 3-фазной шины переменного тока
Испытательное напряжение изоляции U_i в В	690
Номинальное рабочее напряжение U_e в В	~ 500
Допустимое импульсное напряжение U_impв кВ	6
Номинальный рабочий ток I_e в А	40	50
Номинальная частота переменного тока в Гц	50/60
Сечение подключаемых проводников
Литых в мм²	2 x (1 ... 2.5) или 2 x (2.5 ... 6)
Витых с наконечниками в мм ²	1 x 10 или 2 x (1 ... 2.5) или 2 x (2.5 ... 6) по IEC 60947
AWG кабели с литыми и витыми жилами в мм²	2 x (14 ... 10)
Для подключения к сети 3-фазного переменного тока:
литых в мм²	1 x 2.5 ... 25
витых с наконечниками в мм ²	1 x 2.5 ... 25
AWG кабели с литыми и витыми жилами в мм²	1 x 12 ... 4
Монтаж
Необходимый инструмент	Стандартная отвертка размера 2 и Pozidriv 2
Допустимый момент в Нм	2.0 ... 2.5

Терминальные модули TM-RS90 и TM-RS130/TM-FRS130

	TM-RS90	TM-RS130/TM-FRS130
Габариты
Установочные размеры (Ш x В x Г) в мм	90 x 264 x 100	130 x 290 x 100
Высота с терминальным блоком PE/N в мм	306	332
Глубина с установленным фидером нагрузки в мм	127	150
Глубина с установленным фидером нагрузки и F комплектом (система обеспечения безопасности SIGUARD) в мм	152	--
Глубина с установленным фидером нагрузки и модулем 2DI в мм	--	173
Параметры встроенной 3-фазной шины переменного тока
Испытательное напряжение изоляции U_i в В	690
Номинальное рабочее напряжение U_e в В	~ 500
Допустимое импульсное напряжение U_imp в кВ	6
Номинальный рабочий ток I_e в А	40	50
Номинальная частота переменного тока в Гц	50/60
Сечение подключаемых проводников
Литых в мм²	2 x (1 ... 2.5) или 2 x (2.5 ... 6)
Витых с наконечниками в мм ²	1 x 10 или 2 x (1 ... 2.5 ) или 2 x (2.5 ... 6) по IEC 60947
AWG кабели с литыми и витыми жилами в мм²	2 x (14 ... 10)
Для подключения к сети 3-фазного переменного тока:
литых в мм²
витых с наконечниками в мм ²
AWG кабели с литыми и витыми жилами в мм²	1 x 2.5 ... 25 1 x 2.5 ... 25 1 x 12 ... 4
Монтаж
Необходимый инструмент	Стандартная отвертка размера 2 и Pozidriv 2
Допустимый момент в Нм	2.0 ... 2.5

Терминальный модуль TM-ICU15

	Терминальный модуль TM-ICU15
Габариты
Установочные размеры (Ш x В x Г) в мм	15 x 195 x 52 (глубина с установленным модулем управления 154 мм)
Напряжения и токи
Испытательное напряжение изоляции U_i в В	~ 500
Номинальное рабочее напряжение U_e в В	= 24
Номинальный рабочий ток I_e в А	10

Терминальные модули TM-IPM65 и TM-IPM130

	Терминальный модуль TM-IPM65	Терминальный модуль TM-IPM130
Габариты
Установочные размеры (Ш x В x Г) в мм	65 x 290 x 100	130 x 290 x 100
Высота с терминальным блоком PE/N в мм	332
Глубина с установленной силовой секцией преобразователя частоты в мм	150
Параметры встроенной 3-фазной шины переменного тока
Испытательное напряжение изоляции U_i в В	690
Номинальное рабочее напряжение U_e в В	~ 500
Допустимое импульсное напряжение U_imp в кВ	6
Номинальный рабочий ток I_e в А	50
Номинальная частота переменного тока в Гц	50/60
Сечение подключаемых проводников
Литых в мм²	2 x (1 ... 2.5) или 2 x (2.5 ... 6)
Витых с наконечниками в мм ²	1 x 10 или 2 x (1 ... 2.5 ) или 2 x (2.5 ... 6) по IEC 60947
AWG кабели с литыми и витыми жилами в мм²	2 x (14 ... 10)
Для подключения к сети 3-фазного переменного тока:
литых в мм²	1 x 2.5 ... 25
витых с наконечниками в мм ²	1 x 2.5 ... 25
AWG кабели с литыми и витыми жилами в мм²	1 x 12 ... 4
Монтаж
Необходимый инструмент	Стандартная отвертка размера 2 и Pozidriv 2
Допустимый момент в Нм	2.0 ... 2.5
