Функциональные модули SIRIUS для IO-Link

• Информационные материалы

  Информационные материалы

  Функциональные модули SIRIUS для IO-Link позволяют собирать пускатели, реверсивные, нереверсивные контакторныне сборки и сборки звезда-треугольник без каких-либо дополнительных, сложных компонентов для соединения. Они включают в себя основные функции управления, необходимые для привода, например, выдержки времени и блокировки. Электрическое и механическое соединение контакторов осуществляется защелкиванием и блокировкой. Без схем защиты отдельных контакторов можно полностью обойтись, обратная связь осуществляется контактами контактора  с помощью датчиков Холла, который обеспечивает надежную обратную связь о коммутационном состоянии даже в очень пыльных условиях. Пускатели подключаются к системе управления более высокого уровня через IO-Link, с возможностью подключения до четырех пускателей как группы на один порт мастера IO-Link.

  С помощью этого типа подключения к системе управления сохраняется максимум проводникового материала. Передаются следующие основные сигналы:

  • Наличие фидера в ответ на запрос от защиты пускателя двигателя
  • Работа пускателя
  • Обратная связь о коммутационном состоянии пускателя

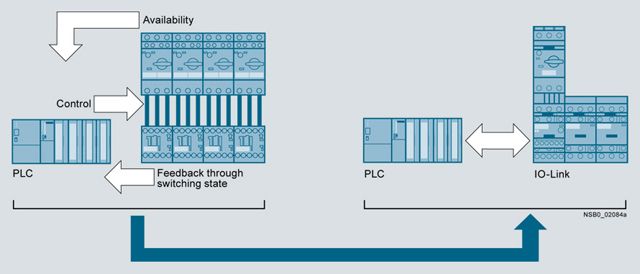

  Передача сигналов через IO-Link

  Запроса от защиты пускателя не происходит через аддитивные проводки между вспомогательным выключателем и модулем, а с помощью напряжения запроса на входе контактора.

  Это требует контакторов специального исполнения с коммуникационным интерфейсом (см. Power contactors for switching motors(Контакторы для коммутации двигателей)).



  Наличие сигнала через напряжение pick-off

  В группу до четырех пускателей можно подключить до 16 стартеров на один мастер ET200S. Все сигналы отдельных элементов управления  доступны непосредственно в процессе отображения входов только через 3 отдельных провода на группу пускателей. Если потенциал мастера ET200S такой же, что и управления, возможно дальнейшее сокращение количества проводников путем обеспечения напряжения питания цепей управления контакторов перемыканием соответствующих проводов коммуникации.

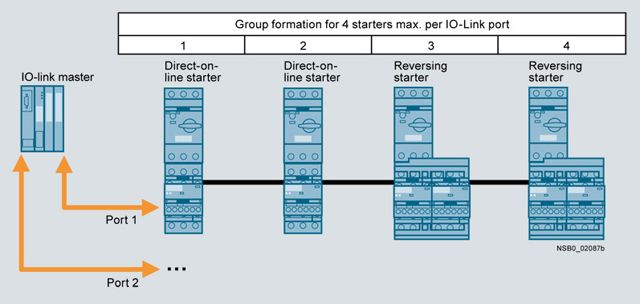

  Формирование группы с IO-Link

  В случае неисправности соответствующие сигналы ошибки также передаются непосредственно в PLC в ациклическом режиме. Это дополнение к передаче сигналов о коммутации и сигналов состояния. Возможные сигналы об ошибке:

  • Неисправность устройства
  • Отсутствие напряжения силовой цепи (срабатывание защиты при пуске двигателя)
  • Отсутствие напряжения цепей управления
  • Достижение предельного положения справа  / слева
  • Режим ручного управления
  • Неисправность процесса отображения

  Эта простая интеграция пускателей в концепцию TIA ни в коем случае не ограничивает гибкости. Например, все функциональные модули имеют специальные терминалы для организации прямого локального отключения. К этим терминалам, например, могут быть подключены позиционные выключатели. Питание катушки контактора прерывается непосредственно, а не через PLC. Эти зажимы при поставке замкнуты.

  Режим местного ручного управления полной группы пускателей осуществляется с использованием ручного устройства. Оно легко подключается к последнему пускателю и может быть, если необходимо, встроено в переднюю панель шкафа управления. Это дает значительные преимущества особенно при вводе в эксплуатацию


  Область применения

  Использование функциональных модулей SIRIUS с IO-Link, рекомендуется, прежде всего, в машинах и оборудовании, в которых есть несколько фидеров двигателей в одном шкафу управления. Использование модулей IO-Link позволяет выполнить связь этих фидеров с системой автоматизации легко, быстро и без ошибок. Модули ввода-вывода больше не нужны, ширина модулей IO-Link значительно меньше ET200S .



  Особенности

  • Сокращение проводников цепей управления до 3-х на четыре фидера
  • Исключение затрат на проверку правильности соединений
  • Сокращение работ по конфигурации
  • Интеграция в концепцию TIA с помощью прозрачной диагностики при возникновении неисправности
  • Экономия пространства в шкафах управления с помощью модулей IO
  • Интегрированные выдержки времени и функции блокировки для реверсивных пускателей и сборок звезда-треугольник
  • Не требуется дополнительной защиты цепей
