Неуправляемые коммутаторы SCALANCE XB-000

Заказные данные
(9)
Аксессуары
(18)

Информационные материалы

Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 для построения линейных и звездообразных структур Industrial Ethernet со скоростью обмена данными 10/100 Мбит/с.
Подключение станций и сетей через электрические или оптические порты.
Компактные корпуса для монтажа на стандартную профильную шину в шкафу управления или коробке.
5 или 8 x электрических портов RJ45 10/100 Мбит/с.
4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного мультимодового кабеля длиной до 3 км.
4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного одномодового кабеля длиной до 26 км.
Наличие диагностических светодиодов (наличие питания, состояние системы связи, обмен данными).
Подключение сетевых кабелей с фронтальной стороны корпуса.
Подключение питания с нижней стороны корпуса.
Автоматическая настройка на скорость обмена данными в сети (10/100 Мбит/с), автоматическая кроссировка подключаемых кабелей.

Область применения

Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 позволяют создавать рентабельные решения по построению небольших линейных или звездообразных структур коммутируемых сетей на уровне производственных машин или приборов.
Компактный корпус для монтажа на стандартную профильную шину.

Версии приборов

SCALANCE XB005 и SCALANCE XB008

Для построения электрических сетей Industrial Ethernet с линейной или звездообразной топологией.
Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
5 или 8 электрических портов RJ45 10/100 Мбит/с.

SCALANCE XB004-1 и SCALANCE XB004-1LD

Для построения электрических и оптических сетей Industrial Ethernet с линейной или звездообразной топологией.
Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
4 электрических порта RJ45 10/100 Мбит/с и 1 оптический порт SC 100 Мбит/с для подключения стеклянного оптического мультимодового/ одномодового кабеля.

Дизайн

Коммутаторы Industrial Ethernet серии SCALANCE XB-000 монтируются на стандартную профильную шину.

Каждый коммутатор SCALANCE XB-000 оснащен:

3-полюсным терминальным блоком для подключения цепи питания =24 В и заземления.
Светодиодом индикации наличия напряжения питания.
Светодиодами индикации состояния системы связи и процессов обмена данными через каждый порт.

Типы используемых портов:

10/100 BaseTX порты RJ45, электрические:
порты RJ45, автоматическая настройка на скорость обмена данными в сети (10 или 100 Мбит/с), автоматическая кроссировка подключаемых IE TP кабелей, длина кабеля до 100 м.
100 BaseFX, оптический SC порт
SC порт для непосредственного подключения стеклянного оптического мультимодового кабеля Industrial Ethernet длиной до 3 км.
100 BaseFX, оптический SC порт
SC порт для непосредственного подключения стеклянного оптического одномодового кабеля Industrial Ethernet длиной до 26 км.
Все порты расположены на фронтальной панели прибора.

Функции

Формирование линейных и звездообразных топологий сети Industrial Ethernet с электрическими каналами связи.
Автоматическая кроссировка подключаемые IE TP кабелей.
Простое конфигурирование и расширение сети:
отсутствие ограничений на расширение сети при каскадном включении коммутаторов.

Сетевые топологии и конфигурации

В типовом варианте коммутаторы SCALANCE XB-000 устанавливаются в одном шкафу или ящике управления с подключаемой к сети аппаратурой.

При построении сети необходимо учитывать следующие граничные условия:

Длина TP кабеля между двумя коммутаторами SCALANCE XB-000:
- не более 100 м;
- не более 10 м при использовании TP корда;
- не более 100 м при использовании розетки IE FC RJ45, стандартного IE FC кабеля и TP корда.
Длина оптических кабелей:
- не более 3 км при использовании стеклянного оптического мультимодового кабеля Industrial Ethernet;
- не более 26 км при использовании стеклянного оптического одномодового кабеля Industrial Ethernet.

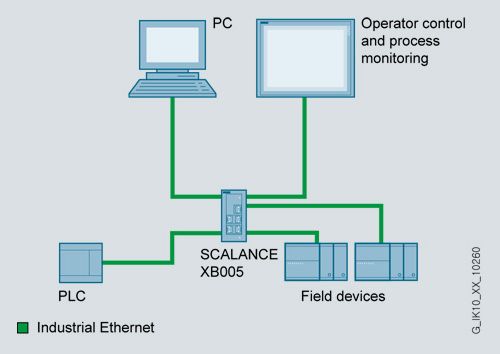

Звездообразная топология сети с электрическими каналами связи на базе коммутатора SCALANCE XB005

Линейная топология сети на основе коммутаторов SCALANCE XB005 и XB008

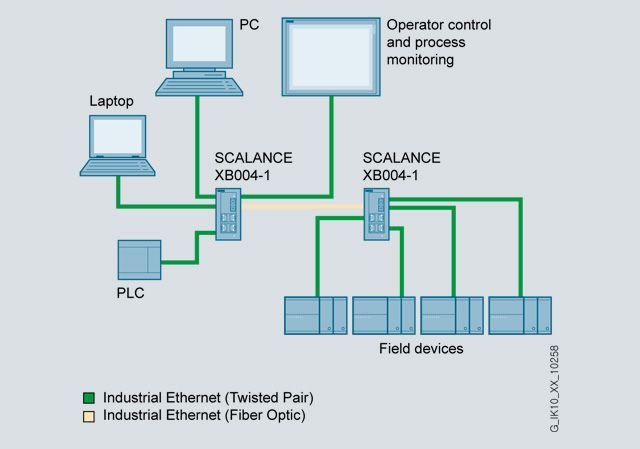

Использование коммутаторов SCALANCE XB004-1 для построения оптической линейной и звездообразных электрических структур

Диагностика

Каждый прибор оснащен встроенными светодиодами индикации:

Наличия напряжения питания.
Состояния каждого порта.
Процессов обмена данными.

Особенности

Рентабельное решение для построения промышленных сетей.
Компактный корпус, требующий для своего размещения минимальных монтажных объемов.
Быстрый запуск без предварительного конфигурирования.
Простая диагностика с помощью встроенных светодиодов.

Технические данные

Order number	6GK5004-1BD00-1AB2	6GK5004-1BF00-1AB2	6GK5005-0BA00-1AB2	6GK5008-0BA00-1AB2
Product type designation	SCALANCE XB004-1	SCALANCE XB004-1LD	SCALANCE XB005	SCALANCE XB008
Transmission rate
Transfer rate	10 Mbit/s, 100 Mbit/s	10 Mbit/s, 100 Mbit/s	10 Mbit/s, 100 Mbit/s	10 Mbit/s, 100 Mbit/s
Interfaces for communication integrated
Number of electrical connections
● for network components or terminal equipment	4; RJ45	4; RJ45	5; RJ45	8; RJ45
Number of 100 Mbit/s SC ports
● for multimode	1	0	0	0
● for single mode (LD)		1
Number of 1000 Mbit/s LC ports
● for multimode	0	0	0	0
● for single mode (LD)	0	0	0	0
Interfaces others
Number of electrical connections
● for power supply	1	1	1	1
Type of electrical connection
● for power supply	3-pole terminal block	3-pole terminal block	3-pole terminal block	3-pole terminal block
Supply voltage, current consumption, power loss
Type of voltage of the supply voltage	AC/DC	AC/DC	AC/DC	DC
Supply voltage
● external	24 V	24 V	24 V	24 V
● external	19.2 ... 28.8 V	19.2 ... 28.8 V	19.2 ... 28.8 V	19.2 ... 28.8 V
● at AC	24 V	24 V	24 V
Product component fusing at power supply input	Yes	Yes	Yes	Yes
Fuse protection type at input for supply voltage	0.6 A / 60 V	0.6 A / 60 V	0.6 A / 60 V	0.6 A / 60 V
Consumed current maximum	0.11 A	0.1 A	0.07 A	0.12 A
Power loss [W]
● at DC at 24 V	2.64 W	2.4 W	1.68 W	2.88 W
Permitted ambient conditions
Ambient temperature
● during operation	-10 ... +60 °C	-10 ... +60 °C	-10 ... +60 °C	-10 ... +60 °C
● during storage	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C
● during transport	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C
Relative humidity
● at 25 °C without condensation during operation maximum	95 %	95 %	95 %	95 %
Protection class IP	IP20	IP20	IP20	IP20
Design, dimensions and weight
Design	Box	Box	Box	Box
Width	45 mm	45 mm	45 mm	45 mm
Height	100 mm	100 mm	100 mm	100 mm
Depth	87 mm	87 mm	87 mm	87 mm
Net weight	0.165 kg	0.165 kg	0.165 kg	0.18 kg
Mounting type
● 35 mm DIN rail mounting	Yes	Yes	Yes	Yes
● wall mounting	Yes	Yes	Yes	Yes
● S7-1500 rail mounting	No	No	No	No
Product functions management, configuration
Product function
● multiport mirroring	No	No	No	No
● CoS	Yes	Yes	Yes	Yes
● switch-managed	No	No	No	No
Product functions Redundancy
Product function
● Parallel Redundancy Protocol (PRP)/operation in the PRP-network	Yes	Yes	Yes	Yes
● Parallel Redundancy Protocol (PRP)/Redundant Network Access (RNA)	No	No	No	No
Standards, specifications, approvals
Standard
● for FM	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4
● for hazardous zone	EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X	EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X	EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X	EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X
● for safety from CSA and UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
● for emitted interference	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)
● for interference immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Certificate of suitability CE marking	Yes	Yes	Yes	Yes
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
● C-Tick	Yes	Yes	Yes	Yes
● KC approval	Yes	Yes	Yes	Yes
MTBF at 40 °C	232 y	238 y	241 y	214 y

Order number	6GK5004-1GL00-1AB2	6GK5004-1GM00-1AB2	6GK5005-0GA00-1AB2	6GK5008-0GA00-1AB2
Product type designation	SCALANCE XB004-1G	SCALANCE XB004-1LDG	SCALANCE XB005G	SCALANCE XB008G
Transmission rate
Transfer rate	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s
Interfaces for communication integrated
Number of electrical connections
● for network components or terminal equipment	4; RJ45	4; RJ45	5; RJ45	8; RJ45
Number of 100 Mbit/s SC ports
● for multimode	0	0	0	0
Number of 1000 Mbit/s SC ports
● for multimode	1
● for single mode (LD)		1
Number of 1000 Mbit/s LC ports
● for multimode	0	0	0	0
● for single mode (LD)	0	0	0	0
Interfaces others
Number of electrical connections
● for power supply	1	1	1	1
Type of electrical connection
● for power supply	3-pole terminal block	3-pole terminal block	3-pole terminal block	3-pole terminal block
Supply voltage, current consumption, power loss
Type of voltage of the supply voltage	DC	DC	DC	DC
Supply voltage
● external	24 V	24 V	24 V	24 V
● external	19.2 ... 28.8 V	19.2 ... 28.8 V	19.2 ... 28.8 V	19.2 ... 28.8 V
Product component fusing at power supply input	Yes	Yes	Yes	Yes
Fuse protection type at input for supply voltage	0.6 A / 60 V	0.6 A / 60 V	0.6 A / 60 V	0.6 A / 60 V
Consumed current maximum	0.52 A	0.52 A	0.44 A	0.52 A
Power loss [W]
● at DC at 24 V	12.5 W	12.5 W	10.5 W	12.5 W
Permitted ambient conditions
Ambient temperature
● during operation	-10 ... +60 °C	-10 ... +60 °C	-10 ... +60 °C	-10 ... +60 °C
● during storage	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C
● during transport	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C
Relative humidity
● at 25 °C without condensation during operation maximum	95 %	95 %	95 %	95 %
Protection class IP	IP20	IP20	IP20	IP20
Design, dimensions and weight
Design	Box	Box	Box	Box
Width	45 mm	45 mm	45 mm	45 mm
Height	100 mm	100 mm	100 mm	100 mm
Depth	87 mm	87 mm	87 mm	87 mm
Net weight	0.21 kg	0.21 kg	0.22 kg	0.26 kg
Mounting type
● 35 mm DIN rail mounting	Yes	Yes	Yes	Yes
● wall mounting	Yes	Yes	Yes	Yes
● S7-1500 rail mounting	No	No	No	No
Product functions management, configuration
Product function
● multiport mirroring	No	No	No	No
● CoS	Yes	Yes	Yes	Yes
● switch-managed	No	No	No	No
Product functions Redundancy
Product function
● Parallel Redundancy Protocol (PRP)/operation in the PRP-network	Yes	Yes	Yes	Yes
● Parallel Redundancy Protocol (PRP)/Redundant Network Access (RNA)	No	No	No	No
Standards, specifications, approvals
Standard
● for FM	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4
● for hazardous zone	EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X	EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X	EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X	EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X
● for safety from CSA and UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
● for emitted interference	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class B)	EN 61000-6-4 (Class B)
● for interference immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Certificate of suitability CE marking	Yes	Yes	Yes	Yes
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
● C-Tick	Yes	Yes	Yes	Yes
● KC approval	Yes	Yes	Yes	Yes
MTBF at 40 °C	124 y	124 y	139 y	112 y

Дальнейшая информация

To assist in selecting the right Industrial Ethernet switches as well as configuration of modular variants, the Switch Selection Tool is available as a free download at:

http://support.automation.siemens.com/WW/view/de/39134641
