Преобразователи частоты SINAMICS G120

SINAMICS G120 – это частотный преобразователь с базовым набором функций для промышленного применения в приводах, требующих регулирования скорости. В таблице представлен обзор его основных свойств. Последняя техническая документация (каталоги, установочные размеры, сертификаты, руководство пользователя и инструкции по эксплуатации) доступны в каталоге D 11.1 и в интернете:

http://www.siemens.com/sinamics-g120.

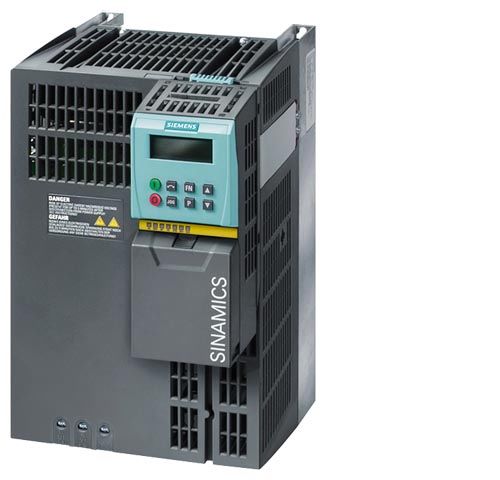

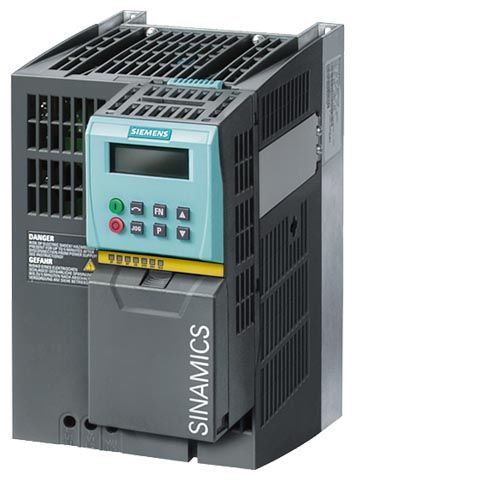

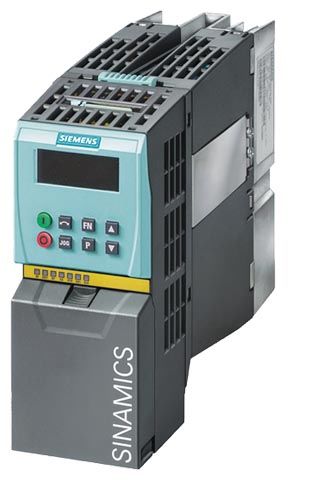

	SINAMICS G120
Основная область применения	The SINAMICS G120 - частотный преобразователь для приводов низких и средних мощностей со множеством инновационных функций и безопасными технологиями. Он может быть использован для большого круга промышленного применения в приводах с разнообразными скоростями.
Электрические данные

Напряжение питающей сети, диапазон мощности	3 AC 380 В ... 480 В, ±10 %; 0,37 ... 90 кВт
Типы сетей	IT, TN, TT
Частота сети	47 ... 63 Гц
Выходная частота	0 ... 650 Гц
Законы управления	V/f линейная зависимость (M~n) V/f квадратичная зависимость (M~n²) бездатчиковая система векторного управления
Фиксированные частоты	16, программируемые
Цифровые входы	до 9 цифровых входов, в зависимости от Control Unit 24 V DC
Аналоговые входы	до 2 аналоговых входов (0 В до 10 В)
Цифровые выходы	3 цифровых выходы
Интерфейс	RS485/USS PROFIBUS; PROFINET
Функциональность
Функции системы	• быстрый перезапуск • встроенная функция управления тормозом двигателя • электронный мотор-потенциометр и установка 3х фиксированных частот • высококачественный внутренний PID контроллер • Автоматический запуск после остановки работы, вызванной падением напряжения • быстрое токоограничение для безаварийной работы
Функции защиты	тепловая защита двигателя (PTC/KTY, I²t) светодиод, информирующий о состоянии преобразователя пониженное напряжение заземление на землю перенапряжение системные защитные функции
Соответствие международным стандартам безопасности	STO, SS1, SLS, SBC
Подключаемые двигатели	Асинхронные двигатели
Механические данные
Степень защиты	IP20
Метод охлаждения	Инновационная концепция охлаждения; Охлаждение посредством наружного вентилятора; Охлаждение методом конвекции
Международные стандарты
Соответствие стандартам	Соответствие нормам электромагнитной совместимости CE, сертифицирован по UL по cUL, c-tick, Safety Integrated IEC 61508/SIL 2
