Интерфейсный модуль SIPLUS IM 151-3PN

• Заказные данные
  (2)
• Аксессуары
  (33)
• Информационные материалы

  Информационные материалы

  • Интерфейсный модуль для подключения ET 200S к сети PROFINET
  • Поддержка обмена данными с контроллером ввода-вывода PROFINET I/O
  • IM151-3 PN STANDARD
  • В отличие от вариантаSTANDARD обеспечивает поддержку F модулей и профиля PROFIsafe
  • Встроенный 2-канальный коммутатор для построения линейной топологии

  Замечание: для работы модуля необходима микро карта памяти (ММС), заказываемая отдельно.

  	SIPLUS IM 151-3 PN
  Заказной номер	6AG1 151-3AA22-2AB0
  Заказной номер базового модуля	6ES7 151-3AA20-0AB0
  Диапазон рабочих температур	-25 ... +60 °C; допускается появление конденсата
  Окружающая среда	С содержанием хлора и серы
  Технические данные	Соответствуют техническим данным базового модуля







  Для получения технической документации по модулям SIPLUS смотри:

   http://www.siemens.de/siplus-techdoku

  Область применения

  IM 151-3PN позволяет подключать станцию ET 200S к сети PROFINET и самостоятельно осуществляет обмен данными между ее модулямис и контроллером ввода-вывода PROFINET IO.

  Дизайн

  Интерфейсный модуль IM 151-3PN устанавливается непосредственно на стандартную профильную шину DIN без использования терминального модуля и характеризуется следующими показателями:

  • терминал с контактами под винт для подключения цепи питания =24 В;
  • диагностические индикаторы наличия ошибок в работе модуля, неисправности сети и цепи питания, связи, RX/TX;
  • слот для установки микро карты памяти (MMC);
  • паз для установки маркировочной этикетки;
  • два гнезда SC RJ в модуле IM 151-3 PN FO и два гнезда RJ45 в остальных модулях IM 151-3 PN  для подключения к сети PROFINET.

  В комплект поставки IM 151-3PN входит терминальное устройство внутренней шины станции, которое устанавливается на последнем (крайнем справа) модуле ET 200S. В терминальном устройстве внутренней шины станции может быть размещено до 6 резервных предохранителей (5 x 20 мм) для модуля контроля питания PM-E =24 В ... ~230 В.

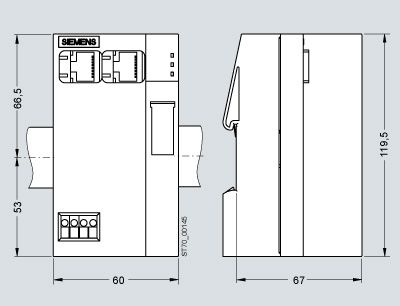

  Чертеж



  Интерфейсные модули IM 151-3 PN / IM 151-3 PN High Feature

  Технические данные

  	IM151-3PNStandard 6ES7151-3AA23-0AB0	IM151-3PNHighSpeed 6ES7151-3BA60-0AB0	IM151-3PNHighFeature 6ES7151-3BA23-0AB0	IM151-3PNFO 6ES7151-3BB23-0AB0
  Общие технические данные
  Протокол обмена данными	PROFINET IO (RT/ IRT)	PROFINET IO (RT/ IRT)	PROFINET IO (RT/ IRT)	PROFINET IO (RT/ IRT)
  Скорость обмена данными:
  для Ethernet служб	10/ 100 Мбит/с	10/ 100 Мбит/с	10/ 100 Мбит/с	100 Мбит/с
  для PROFINET IO	100 Мбит/с	100 Мбит/с	100 Мбит/с	100 Мбит/с
  Автоматическое определение и автоматическая настройка на скорость обмена данными в сети	Есть	Есть	Есть	Есть
  Автоматическая кроссировка подключаемых кабелей	Есть	Есть	Есть	Нет
  Поддерживаемые Ethernet службы:
  проверка соединений в сетях TCP/IP (ping)	Есть	Есть	Есть	Есть
  протокол разрешения адресов (arp)	Есть	Есть	Есть	Есть
  диагностика SNMP/ MIB-2	Есть	Есть	Есть	Есть
  протокол определения конфигурации сети (LLDP)	Есть	Есть	Есть	Нет
  Функции PROFINET IO:
  обмен данными в режиме IRT с опциями высокой производительности или высокой гибкости	Есть	Есть	Есть	Есть
  поддержка изохронного режима	Нет	Нет	Есть	Нет
  поддержка приоритетного запуска	Есть	Есть	Есть	Есть
  поддержка функций общего прибора ввода-вывода	Есть	Есть	Есть	Есть
  поддержка протокола PROFIsafe	Нет	Нет	Есть	Есть
  поддержка протокола PROFIenergy	Нет	Нет	Есть	Есть
  работа в магистральных сетях PROFINET	Есть	Есть	Есть	Есть
  работа в кольцевых сетях PROFINET	Есть	Есть	Есть	Есть
  Интерфейс подключения к PROFINET IO:	2 x RJ45	2 x RJ45	2 x RJ45	2 x SC RJ
  встроенный коммутатор реального масштаба времени	Есть	Есть	Есть	Есть
  Тактовые импульсы в режиме IRT:
  с опцией высокой производительности	Нет	Длительность импульсов 250 мкс ... 4 мс с интервалами 125 мкс	Длительность импульсов 250 мкс ... 4 мс с интервалами 125 мкс	Длительность импульсов 250 мкс ... 4 мс с интервалами 125 мкс
  с опцией высокой гибкости	Период следования импульсов 250 мкс, 500 мкс, 1 мс	Период следования импульсов 250 мкс, 500 мкс, 1 мс	Период следования импульсов 250 мкс, 500 мкс, 1 мс	Период следования импульсов 250 мкс, 500 мкс, 1 мс
  Адресное пространство ввода/вывода	256 байт на ввод/ 256 байт на вывод	180 байт на ввод/ 180 байт на вывод	256 байт на ввод/ 256 байт на вывод	256 байт на ввод/ 256 байт на вывод
  Количество модулей ET 200S на станцию, не более	63	32	63	63
  поддержка модулей PROFIsafe	Нет	Нет	Есть	Есть
  Длина станции, не более	2 м	0.5 м	2 м	1 м
  Сохранение параметров	В микрокарте памяти (ММС), заказывается отдельно	В микрокарте памяти (ММС), заказывается отдельно	В микрокарте памяти (ММС), заказывается отдельно	В микрокарте памяти (ММС), заказывается отдельно
  Цепь питания
  Номинальное напряжение питания 1L+	=24 В	=24 В	=24 В	=24 В
  защита от неправильной полярности напряжения	Есть	Есть	Есть	Есть
  допустимый перерыв в питании	20 мс	20 мс	20 мс	20 мс
  Потребляемый ток	200 мА	350 мА	200 мА	200 мА
  Потребляемая мощность	2 Вт	6 Вт	2 Вт	3 Вт
  Гальваническое разделение цепей:
  внутренней шины и электронных компонентов	Нет	Нет	Нет	Нет
  электронных компонентов и интерфейса Ethernet	Есть	Есть	Есть	Есть
  питания и электронных компонентов	Нет	Нет	Нет	Нет
  Допустимая разность потенциалов по отношению к профильной шине	=75 В/ ~60 В	=75 В/ ~60 В	=75 В/ ~60 В	=75 В/ ~60 В
  Испытательное напряжение изоляции	=500 В	=500 В	=500 В	=500 В
  Состояния, прерывания, диагностика
  Прерывания	Поддерживаются	Поддерживаются	Поддерживаются	Поддерживаются
  Диагностические функции	Поддерживаются	Поддерживаются	Поддерживаются	Поддерживаются
  Индикация:
  наличия ошибок в работе модуля	Красный светодиод SF	Красный светодиод SF	Красный светодиод SF	Красный светодиод SF
  мониторинга исправного состояния сети	Красный светодиод BF	Красный светодиод BF	Красный светодиод BF	Красный светодиод BF
  мониторинга напряжения питания электроники	Зеленый светодиод ON	Зеленый светодиод ON	Зеленый светодиод ON	Зеленый светодиод ON
  контроля соединения с сетью	Один зеленый светодиод LINK на интерфейс	Один зеленый светодиод LINK на интерфейс	Один зеленый светодиод LINK на интерфейс	Один зеленый светодиод LINK на интерфейс
  контроля передачи/ приема данных из сети	-	-	-	Один зеленый светодиод RX/TX на интерфейс
  диагностики оптических каналов связи	-	-	-	Один желтый светодиод FO на интерфейс
  запроса на обслуживание	Желтый светодиод maint	Желтый светодиод maint	Желтый светодиод maint	-
  Габариты и масса
  Масса, примерно	150 г	140 г	150 г	150 г
  Габариты (Шх Вх Г) в мм	45х 119.5х 75	45х 119.5х 75	45х 119.5х 75	45х 119.5х 75
  Установка	Не стандартную профильную шину DIN	Не стандартную профильную шину DIN	Не стандартную профильную шину DIN	Не стандартную профильную шину DIN
