PCS 7/90 Операторская система

• Заказные данные
  (2)
• Информационные материалы

  Информационные материалы

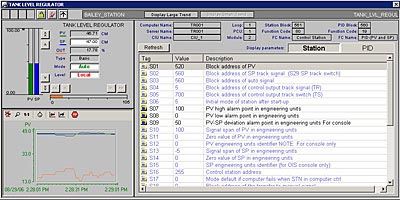

  Пример лицевой панели управления с настраиваемыми параметрами

  Программные компоненты, предлагаемые для миграции существующих систем Bailey INFI 90/NET 90, адаптированы к архитектуре систем SIMATIC PCS 7. Они поддерживают как однопользовательские системы (Single Station), так и многопользовательские системы с поддержкой до 12 серверов/резервированных пар серверов и до 32 клиентов.

  Дизайн

  PCS 7/90 OS Runtime Component Option V8.0

  Используя программный пакет PCS 7/90 OS Runtime Component Option можно расширить станции SIMATIC PCS 7, подобранные в различных конфигурациях (одиночная станция или сервер) по каталогу ST PCS 7, до станции управления и контроля контроллеров Bailey. Для каждой одиночной станции PCS 7/90 OS single station или сервера PCS 7/90 OS server требуется одна опция PCS 7/90 OS Runtime Component Option. Для каждой резервированной одиночной станции PCS 7/90 OS single station или серверной пары PCS 7/90 OS server pair требуется две опции.

  Клиенты PCS 7/90 OS client имеют в основе клиента SIMATIC PCS 7 OS Software Client.

  Соответствующее оборудование для станции SIMATIC PCS 7 (одиночная станция, сервер или клиент) можно найти в каталоге ST PCS 7 в разделе "Industrial Workstation/IPC".

  Данные по заказу программного обеспечения и дополнительных лицензий SIMATIC PCS 7 OS для расширения количества PO режима исполнения находятся в каталоге ST PCS 7 в разделе "Operator System".

  Замечание по последовательным интерфейсам COM для резервированных одиночных станций и резервированных серверов

  Обратите внимание, что для резервированных серверов или одиночных станций PCS 7/90 OS следующие функции занимают COM порт в каждой станции:

  • Оптимизация внутренних коммуникаций между дублированными станциями посредством интерфейса RS 232
  • Подключение оборудования Bailey (Bailey Plant Loop/INFI-NET) по интерфейсу RS 232, используя устройство компьютерного интерфейса (Computer Interface Unit, CIU).

  Если основное оборудование резервированных станций не включает в себя два COM порта, у вас есть следующие варианты:

  • Использовать дополнительную карту расширения интерфейса
  • Использовать для коммуникаций оптимизации внутреннего резервирования не RS 232 интерфейс, а выделенный Ethernet канал (подробности см. в руководстве SIMATIC PCS 7 "High Availability Process Control Systems")

  Пакеты обновлений PCS 7/90 OS Runtime Upgrade Packages

  Для обновления станции оператора PCS 7/90 OS можно использовать следующие пакеты обновлений:

  • Пакет обновления PCS 7/90 OS Runtime Upgrade Package
    Для обновления одиночной станции PCS 7/90 OS single station, сервера PCS 7/90 OS server или резервированных серверов PCS 7/90 OS server следующих версий:
    • с версии V6.x до V7.1
    • с версии V7.0 до V7.1
    • с версии V7.1 до V8.0
  • Пакет обновления PCS 7 OS Client/SFC Visualization Upgrade Package
    для обновления клиента PCS 7/90 OS client следующих версий:
    • с версии V6.x/V7.0 до V7.1
    • с версии V7.1 до V8.0

  Программное обеспечение SIMATIC PCS 7 OS software V7.1 должно быть обновлено до версии V8.0+SP1 с использованием отдельного пакета обновления (см. каталог ST PCS 7, раздел "Update/Upgrade Packages").

  Функции

  PCS 7/90 OS Software

  Программное обеспечение PCS 7/90 OS Software используется для организации операторского интерфейса для контроллеров Bailey (PCU), используя инженерную систему PCS 7/90 ES, а также для управления и контроля модулей управления процессом (PCU, Process Control Units), используя операторскую систему PCS 7/90 OS, основанную на SIMATIC PCS 7.

  Данный пакет содержит следующие компоненты:

  • OPC сервер RoviSys OPC server, сконфигурированный с использованием DBA
  • Библиотека с символами блоков, лицевыми панелями управления и диагностическими видеокадрами для чтения и записи информации доступных функциональных блоков системы Bailey

  Коммуникации инженерной и операторской систем (ES/OC) с контроллерами Bailey осуществляется посредством OPC (OLE for Process Control). Программное обеспечение PCS 7/90 OS Software поддерживает передачу данных по интерфейсам RS 232 или SCSI.

  Архитектура мульти-клиента и двойной канал передачи данных

  ОС-клиенты могут получать и отображать данные от различных систем:

  • Данные от контроллеров Bailey (PCU) посредством устройств Bailey Plant Loop/INFI‑NET
  • Данные от систем автоматизации SIMATIC PCS 7 посредством системной шины SIMATIC PCS 7 по интерфейсу Industrial Ethernet.

  Архитектура мульти-клиента операторской системы позволяет клиенту получать данные от различных серверов.

  Для малых систем также возможно использовать сервер PCS 7/90 OS Server с функцией двухканальной передачи данных. А именно – организовать обмен с контроллерами Bailey и со станциями автоматизации SIMATIC PCS 7 по двум различным каналам DLL.
