SIMATIC Mobile Panel 177

Заказные данные
(6)
Аксессуары
(1)

Информационные материалы

170 серия

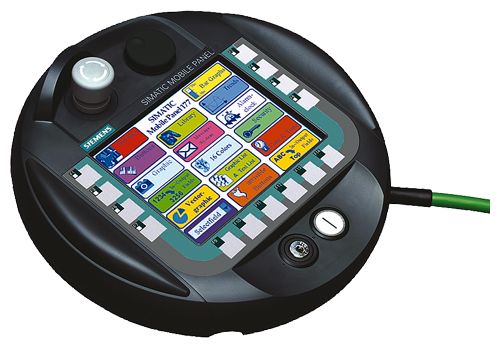

SIMATIC Mobile Panel 177

Функции

Поля ввода/вывода
для отображения и модификации значений параметров
Функциональные клавиши
для непосредственного запуска функций и действий. Возможность определение до 16 функций, одновременно запускаемых с функциональных клавиш. Функциональные клавиши могут использоваться в качестве дискретных входов периферии в сетях PROFIBUS DP или PROFINET IO.
Новая функция конфигурирования системных клавиш позволяет превращать функциональные клавиши в системные. Часто используемая функция подтверждения приема сообщений может присваиваться функциональной клавише.
Сигналы поворотного выключателя, клавиш и управления подсветкой клавиш могут группироваться в одну переменную и передаваться через PROFIBUS или PROFINET.
Кнопки
для запуска функций и действий. Возможность определение до 16 функций, одновременно запускаемых с помощью кнопок.
Точечная графика
использование пиктограмм для обозначения функциональных клавиш и кнопок. Использование фоновых изображений.
Программное обеспечение конфигурирования содержит библиотеки с исчерпывающим набором графических объектов. В качестве графических редакторов могут использоваться любые пакеты программ, поддерживающие интерфейс OLE (PaintShop, Designer или CorelDraw).
Векторная графика;
простейшие геометрические формы (линии, окружности и прямоугольники) могут создаваться непосредственно в среде проектирования
Текстовые поля
для обозначения функциональных клавиш, диаграмм и значений параметров шрифтом любого размера
Графики и гистограммы
для графического отображения динамически меняющихся значений параметров
Выбор изображений программируемым контроллером
для формирования подсказок оператору со стороны программируемого контроллера
Выбор языка;
5 интерактивных языков для вывода системных сообщений и меню, 32 языка (в том числе и русский) для формирования текстов сообщений и надписей
- Языково зависимые тексты сообщений и графика
Администрирование пользователей (безопасность)
- Защита доступа с учетом требований различных секторов промышленного производства
- Идентификация пользователей по их именам и паролям
- Установка прав различных групп пользователей
Система сообщений
- Поддержка битовых и аналоговых (сообщения о достижении граничных значений) сообщений, а также сообщений Alarm_S для систем автоматизации SIMATIC S7 и SIMOTION
- Свободно конфигурируемые классы сообщений (например, статусные/ аварийные сообщения) для определения необходимости подтверждения их получения и событий, сопровождаемых выводом сообщений
Буфер сообщений
- Энергонезависимый, необслуживаемый, без буферной батареи. Сохраняет сообщения и связанные с ними события при отключении мобильной панели от соединительной коробки.
Управление рецептами
- С дополнительным сохранением данных (опционально в MMC)
- Интерактивная/ автономная обработка в панели
- Сохранение рецептурных данных в стандартном формате Windows (CSV)
- Внешняя обработка с использованием стандартных инструментальных средств типа Excel и Access
Тексты подсказок
для диаграмм, сообщений и переменных
Математические функции
Мониторинг граничных значений
входных и выходных параметров
Индикаторы
для отображения состояний машин и установок
Планировщик задач (таймер)
для циклического выполнения функций
Динамическое позиционирование, отображение/ скрытие объектов
Перманентные окна и концепция использования шаблонов
- для формирования экранных изображений
Простота обслуживания и конфигурирования
- Сохранение резервной копии и восстановление проекта, операционной системы, рецептурных данных и микропрограмм с опциональной мультимедиа карты (Multi Media Card)
- Сохранение резервной копии и восстановление параметров конфигурации, операционной системы, записей данных и микропрограмм с компьютера с использованием программного обеспечения ProSave
- Загрузка/ считывание проекта через MPI, PROFIBUS DP, последовательный интерфейс или PROFINET
- Автоматическая идентификация процесса загрузки/ считывания
- Настройка контрастности изображения
- Эмуляция работы проекта на компьютере с инструментальными средствами проектирования
Опциональные пакеты для WinCC flexible
- Sm@rtService для дистанционного управления и мониторинга систем SIMATIC HMI через TCP/IP сети
- Sm@rtAccess для организации обмена данными между HMI системами через TCP/IP сети. Удаленный доступ к наборам рецептурных данных, паролям, специфичной информации HMI системы и многое другое

Конфигурирование

Для конфигурирования панелей может использоваться пакет программ SIMATIC WinCC flexible Compact, Standard или Advanced (См. раздел "Программное обеспечение HMI"). Пакет SIMATIC WinCC flexible является современным продолжением и развитием хорошо известного программного обеспечения ProTool. Проекты, разработанные в среде ProTool, могут быть конвертированы в проекты WinCC flexible. Если WinCC flexible запускается из среды Simatic Manager, то обеспечивается непосредственный доступ к данным STEP 7, необходимым для конфигурирования панели. Исключается необходимость повторного ввода и дублированного управления этими данными.

Проекты, созданные в ProTool для Mobile Panel 170, могут быть перенесены в WinCC flexible и загружены в Mobile Panel 177.

Интеграция

Связь между программируемыми контроллерами и Mobile Panel 177 DP может устанавливаться через PROFIBUS DP со скоростью передачи до 12 Мбит/с, через MPI или через последовательный интерфейс. Эти интерфейсы встроены в панель. Различные типы драйверов – в том числе и для контроллеров других производителей – включены в стандартный комплект поставки.

Связь между программируемыми контроллерами и Mobile Panel 177 PN может устанавливаться через PROFINET со скоростью передачи до 100 Мбит/с. Этот интерфейс встроен в панель. Необходимые драйверы включены в стандартный комплект поставки.

Через соединительные коробки DP панель Mobile Panel 177 DP может подключаться к:

SIMATIC S7-200/-300/-400
SIMATIC WinAC Software/Slot PLC
SIMOTION
SIMATIC S5
SIMATIC 505
Контроллерам других производителей
- Allen Bradley
- Mitsubishi
- Modicon Modbus
- GE-Fanuc
- LG GLOFA GM
- Omron
SINUMERIK
(дополнительно необходим пакет "Sinumerik HMI engineering package WinCC flexible" с лицензией "Sinumerik HMI copy license WinCC flexible CE";
более подробная информация приведена в каталоге NC 60)

Через соединительные коробки PN панель Mobile Panel 177 PN может подключаться к:

SIMATIC S7-200/-300/-400
WinAC Software PLC
SIMOTION

Замечание:
Более подробная информация приведена в разделе "Системные интерфейсы".

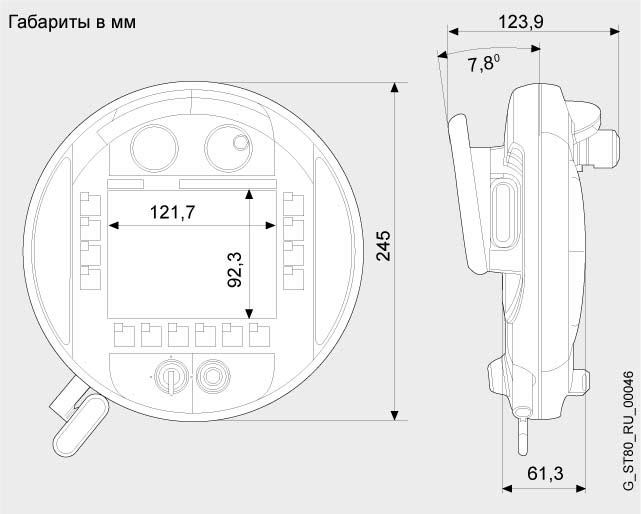

Чертеж

Мобильная панель 177 – вид спереди и сбоку

Технические данные

	6AV6645-0AA01-0AX0	6AV6645-0AB01-0AX0	6AV6645-0AC01-0AX0
Напряжение питания
Напряжение питания	через соединительную коробку	через соединительную коробку	через соединительную коробку
Память
Тип	Flash / RAM	Flash / RAM	Flash / RAM
Память для хранения данных проекта	2048 Кбайт/ без возможности расширения	2048 Кбайт/ без возможности расширения	2048 Кбайт/ без возможности расширения
Конфигурирование
Инструментальные средства	WinCC flexible Compact 2005 и выше (заказывается отдельно)	WinCC flexible Compact 2005 и выше (заказывается отдельно)	WinCC flexible Compact 2005 и выше (заказывается отдельно)
Дисплей
Тип	STN, 256 цветов	STN, 256 цветов	STN, 256 цветов
Размер	5.7 " (121 мм x 92 мм)	5.7 " (121 мм x 92 мм)	5.7 " (121 мм x 92 мм)
Разрешение, точек	320 x 240	320 x 240	320 x 240
Наработка на отказ (при 25 °C)	Приблизительно 50000 час.	Приблизительно 50000 час.	Приблизительно 50000 час.
Расширение функций органов управления и индикации
Использование светодиодов клавиатуры в качестве выходов периферийного DP устройства	F1...F8	F1...F8	F1...F8
Использование клавиатуры в качестве входов периферийного DP устройства	F1...F14	F1...F14	F1...F14
Органы управления
Клавиатура	Мембранная и сенсорная	Мембранная и сенсорная	Мембранная и сенсорная
Программируемые функциональные клавиши	14 функциональных клавиш, из них 8 с встроенными светодиодами	14 функциональных клавиш, из них 8 с встроенными светодиодами	14 функциональных клавиш, из них 8 с встроенными светодиодами
Системные клавиши	0	0	0
Сенсорная клавиатура	Аналоговая, резистивная	Аналоговая, резистивная	Аналоговая, резистивная
Ввод цифровой/ буквенной информации	Есть/ Есть	Есть/ Есть	Есть/ Есть
Кнопка STOP	Нет	Есть, 2-канальная (может включаться в цепь экстренного отключения питания)	Есть, 2-канальная (может включаться в цепь экстренного отключения питания)
Переключатель подтверждения	2-канальный, 3-позиционный	2-канальный, 3-позиционный	2-канальный, 3-позиционный
Замок блокировки органов управления	Нет	Нет	Есть, 3-позиционный
Подсветка клавиатуры	Нет	Нет	Есть
Маховичок	Нет	Нет	Есть
Степень защиты
Степень защиты корпуса IP65	Есть	Есть	Есть
Стандарты и сертификаты
Сертификаты	CE, cULus, C-TICK, SIBE	CE, cULus, C-TICK, SIBE	CE, cULus, C-TICK, SIBE
Категория безопасности по EN954-1	Категория 3 (для кнопки STOP)	Категория 3 (для переключателя подтверждения и кнопки STOP)	Категория 3 (для переключателя подтверждения и кнопки STOP)
Окружающая среда
Относительная влажность, не более	80%	80%	80%
Свободное падение с высоты, не более	1.5 м	1.5 м	1.5 м
Диапазон температур
рабочий	0 ... +40°C	0 ... +40°C	0 ... +40°C
хранения и транспортировки	-20 ... +60°C	-20 ... +60°C	-20 ... +60°C
Сигнализаторы
Светодиоды	Зеленые	Зеленые	Зеленые
Звуковые	Нет	Нет	Нет
Интерфейсы
Интерфейсы	1 x RS-422, 1 x RS-485 (до 12 Мбит/с)	1 x RS-422, 1 x RS-485 (до 12 Мбит/с)	1 x RS-422, 1 x RS-485 (до 12 Мбит/с)
Слот PC карты	Нет	Нет	Нет
Слот CF карты	Нет	Нет	Нет
Слот Multi Media карты	1 x слот ММ карты	1 x слот ММ карты	1 x слот ММ карты
USB	Нет	Нет	Нет
Ethernet	Нет	Нет	Нет
Операционная система
Операционная система	Windows CE	Windows CE	Windows CE
Процессор
Процессор	32-разрядный RISC процессор, 200 МГц	32-разрядный RISC процессор, 200 МГц	32-разрядный RISC процессор, 200 МГц
Функции с WinCC flexible
Приложения/ опции	Нет	Нет	Нет
Visual Basic script	Нет	Нет	Нет
Планировщик задач	Есть	Есть	Есть
Система помощи	Есть	Есть	Есть
Состояния/управление	Для SIMATIC S7	Для SIMATIC S7	Для SIMATIC S7
Система сообщений
Количество сообщений	2,000	2,000	2,000
Битовые сообщения	Есть	Есть	Есть
Аналоговые сообщения	Есть	Есть	Есть
Буфер сообщений	Кольцевой буфер (n x 256 записей), энергонезависимый, необслуживаемый	Кольцевой буфер (n x 256 записей), энергонезависимый, необслуживаемый	Кольцевой буфер (n x 256 записей), энергонезависимый, необслуживаемый
Рецепты
Количество рецептов	100	100	100
Количество записей на рецепт	200	200	200
Количество элементов на запись	200	200	200
Память рецептур	Встроенная 32 Кбайт Flash, расширяемая	Встроенная 32 Кбайт Flash, расширяемая	Встроенная 32 Кбайт Flash, расширяемая
Экраны/ количество
Количество экранов	500	500	500
Количество тегов	1,024	1,024	1,024
Мониторинг граничных значений величин	Есть	Есть	Есть
Мультиплексирование переменных	Есть	Есть	Есть
Элементы изображений
Текстовые объекты	2500 текстовых элементов	2500 текстовых элементов	2500 текстовых элементов
Графические объекты	Точечная графика	Точечная графика	Точечная графика
динамические объекты	Диаграммы/ кривые, бар-графики, слайдеры, скрываемые кнопки	Диаграммы/ кривые, бар-графики, слайдеры, скрываемые кнопки	Диаграммы/ кривые, бар-графики, слайдеры, скрываемые кнопки
Списки
Количество текстовых списков	300	300	300
Количество списков графики	100	100	100
Библиотеки	Есть	Есть	Есть
Защита доступа
Количество групп пользователей	50	50	50
Уровней прав пользователей	32	32	32
Экспорт паролей	Есть	Есть	Есть
Носители данных
PC карта	Нет	Нет	Нет
CF карта	Нет	Нет	Нет
Multi Media карта	Есть	Есть	Есть
Регистрация/драйвер принтера
Печать/архивирование	-	-	-
Драйвер принтера	-	-	-
Шрифты
Шрифт клавиатуры	США (английский)	США (английский)	США (английский)
Языки
Интерактивных языков	16	16	16
Поддерживаемые языки	Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский	Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский	Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский
Шрифты	Tahoma, стандартный шрифт WinCC flexible-Standard, идеографические языки, все шрифты свободно масштабируемые	Tahoma, стандартный шрифт WinCC flexible-Standard, идеографические языки, все шрифты свободно масштабируемые	Tahoma, стандартный шрифт WinCC flexible-Standard, идеографические языки, все шрифты свободно масштабируемые
Загрузка/считывание проекта
Передача параметров конфигурации	Через MPI/PROFIBUS DP, последовательный интерфейс, автоматическая идентификация процесса	Через MPI/PROFIBUS DP, последовательный интерфейс, автоматическая идентификация процесса	Через MPI/PROFIBUS DP, последовательный интерфейс, автоматическая идентификация процесса
Расширяемость/ открытость
OPP	Есть	Есть	Есть
Механические характеристики
Тип корпуса (фронтальная панель)	Преимущественно пластик	Преимущественно пластик	Преимущественно пластик
Габариты
Диаметр корпуса/глубина	245 мм/ 58 мм	245 мм/ 58 мм	245 мм/ 58 мм
Масса
Масса	1.3 кг	1.3 кг	1.3 кг

	6AV6645-0BA01-0AX0	6AV6645-0BB01-0AX0	6AV6645-0BC01-0AX0
Напряжение питания
Напряжение питания	через соединительную коробку	через соединительную коробку	через соединительную коробку
Память
Тип	Flash / RAM	Flash / RAM	Flash / RAM
Память для хранения данных проекта	2048 Кбайт/ без возможности расширения	2048 Кбайт/ без возможности расширения	2048 Кбайт/ без возможности расширения
Конфигурирование
Инструментальные средства	WinCC flexible Compact 2005 и выше (заказывается отдельно)	WinCC flexible Compact 2005 и выше (заказывается отдельно)	WinCC flexible Compact 2005 и выше (заказывается отдельно)
Дисплей
Тип	STN, 256 цветов	STN, 256 цветов	STN, 256 цветов
Размер	5.7 " (121 мм x 92 мм)	5.7 " (121 мм x 92 мм)	5.7 " (121 мм x 92 мм)
Разрешение, точек	320 x 240	320 x 240	320 x 240
Наработка на отказ (при 25 °C)	Приблизительно 50000 час.	Приблизительно 50000 час.	Приблизительно 50000 час.
Расширение функций органов управления и индикации
Использование светодиодов клавиатуры в качестве выходов периферийного PN устройства	F1...F8	F1...F8	F1...F8
Использование клавиатуры в качестве входов периферийного PN устройства	F1...F14	F1...F14	F1...F14
Органы управления
Клавиатура	Мембранная и сенсорная	Мембранная и сенсорная	Мембранная и сенсорная
Программируемые функциональные клавиши	14 функциональных клавиш, из них 8 с встроенными светодиодами	14 функциональных клавиш, из них 8 с встроенными светодиодами	14 функциональных клавиш, из них 8 с встроенными светодиодами
Системные клавиши	0	0	0
Сенсорная клавиатура	Аналоговая, резистивная	Аналоговая, резистивная	Аналоговая, резистивная
Ввод цифровой/ буквенной информации	Есть/ Есть	Есть/ Есть	Есть/ Есть
Кнопка STOP	Нет	Есть, 2-канальная (может включаться в цепь экстренного отключения питания)	Есть, 2-канальная (может включаться в цепь экстренного отключения питания)
Переключатель подтверждения	2-канальный, 3-позиционный	2-канальный, 3-позиционный	2-канальный, 3-позиционный
Замок блокировки органов управления	Нет	Нет	Есть, 3-позиционный
Подсветка клавиатуры	Нет	Нет	Есть
Маховичок	Нет	Нет	Есть
Степень защиты
Степень защиты корпуса IP65	Есть	Есть	Есть
Стандарты и сертификаты
Сертификаты	CE, cULus, C-TICK, SIBE	CE, cULus, C-TICK, SIBE	CE, cULus, C-TICK, SIBE
Категория безопасности по EN954-1	Категория 3 (для кнопки STOP)	Категория 3 (для переключателя подтверждения и кнопки STOP)	Категория 3 (для переключателя подтверждения и кнопки STOP)
Окружающая среда
Относительная влажность, не более	80%	80%	80%
Свободное падение с высоты, не более	1.5 м	1.5 м	1.5 м
Диапазон температур:
рабочий	0 ... +40°C	0 ... +40°C	0 ... +40°C
хранения и транспортировки	-20 ... +60°C	-20 ... +60°C	-20 ... +60°C
Опции
Приборы ввода/вывода	Принтер	Принтер	Принтер
Сигнализаторы
Светодиоды	Зеленые	Зеленые	Зеленые
Звуковые	Нет	Нет	Нет
Интерфейсы
Интерфейсы	1 x RS-485	1 x RS-485	1 x RS-485
Слот PC карты	Нет	Нет	Нет
Слот CF карты	Нет	Нет	Нет
Слот Multi Media карты	1 x слот ММ карты	1 x слот ММ карты	1 x слот ММ карты
USB	Нет	Нет	Нет
Ethernet	1 x Ethernet (RJ45)	1 x Ethernet (RJ45)	1 x Ethernet (RJ45)
Операционная система
Операционная система	Windows CE	Windows CE	Windows CE
Процессор
Процессор	32-разрядный RISC процессор, 200 МГц	32-разрядный RISC процессор, 200 МГц	32-разрядный RISC процессор, 200 МГц
Функции с WinCC flexible
Приложения/ опции	Sm@rt Service , Sm@rt Access	Sm@rt Service , Sm@rt Access	Sm@rt Service , Sm@rt Access
Visual Basic script	Нет	Нет	Нет
Планировщик задач	Есть	Есть	Есть
Система помощи	Есть	Есть	Есть
Состояния/ управление	Для SIMATIC S7	Для SIMATIC S7	Для SIMATIC S7
Система сообщений
Количество сообщений	2,000	2,000	2,000
битовые сообщения	Есть	Есть	Есть
аналоговые сообщения	Есть	Есть	Есть
Буфер сообщений	Кольцевой буфер (n x 256 записей), энергонезависимый, необслуживаемый	Кольцевой буфер (n x 256 записей), энергонезависимый, необслуживаемый	Кольцевой буфер (n x 256 записей), энергонезависимый, необслуживаемый
Рецепты
Количество рецептов	100	100	100
Количество записей на рецепт	200	200	200
Количество элементов на запись	200	200	200
Память рецептур	Встроенная 32 Кбайт Flash, расширяемая	Встроенная 32 Кбайт Flash, расширяемая	Встроенная 32 Кбайт Flash, расширяемая
Экраны/ количество
Количество экранов	500	500	500
Количество тегов	1,024	1,024	1,024
Мониторинг граничных значений величин	Есть	Есть	Есть
Мультиплексирование переменных	Есть	Есть	Есть
Элементы изображений
Текстовые объекты	2500 текстовых элементов	2500 текстовых элементов	2500 текстовых элементов
Графические объекты	Точечная графика	Точечная графика	Точечная графика
динамические объекты	Диаграммы/ кривые, бар-графики, слайдеры, скрываемые кнопки	Диаграммы/ кривые, бар-графики, слайдеры, скрываемые кнопки	Диаграммы/ кривые, бар-графики, слайдеры, скрываемые кнопки
Списки
Количество текстовых списков	300	300	300
Количество списков графики	100	100	100
Библиотеки	Есть	Есть	Есть
Защита доступа
Количество групп пользователей	50	50	50
Уровней прав пользователей	32	32	32
Экспорт паролей	Есть	Есть	Есть
Носители данных
PC карта	Нет	Нет	Нет
CF карта	Нет	Нет	Нет
Multi Media карта	Есть	Есть	Есть
Регистрация/драйвер принтера
Печать/архивирование	-	-	-
Драйвер принтера	-	-	-
Шрифты
Шрифты клавиатуры	США (английский)	США (английский)	США (английский)
Языки
Интерактивных языков	16	16	16
Поддерживаемые языки	Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский	Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский	Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский
Шрифты	Tahoma, стандартный шрифт WinCC flexible-Standard, идеографические языки, все шрифты свободно масштабируемые	Tahoma, стандартный шрифт WinCC flexible-Standard, идеографические языки, все шрифты свободно масштабируемые	Tahoma, стандартный шрифт WinCC flexible-Standard, идеографические языки, все шрифты свободно масштабируемые
Загрузка/считывание проекта
Передача параметров конфигурации	Через последовательный интерфейс, Ethernet, автоматическая идентификация процесса	Через последовательный интерфейс, Ethernet, автоматическая идентификация процесса	Через последовательный интерфейс, Ethernet, автоматическая идентификация процесса
Расширяемость/ открытость
OPP	Есть	Есть	Есть
Механические характеристики
Тип корпуса (фронтальной панели)	Преимущественно пластик	Преимущественно пластик	Преимущественно пластик
Габариты
Диаметр корпуса/ глубина	245 мм/ 58 мм	245 мм/ 58 мм	245 мм/ 58 мм
Масса
Масса	1.3 кг	1.3 кг	1.3 кг

Дальнейшая информация

http://www.siemens.com/mobile-panels
