Коммутаторы Industrial Ethernet SCALANCE X
- Информационные материалы
Информационные материалы
Коммутаторы являются активным сетевым оборудованием, которое распределяет потоки данных по соответствующим сетевым адресам. SCALANCE X - новая линейка Industrial Ethernet коммутаторов SIMATIC NET. Семейство SCALANCE X составляет линейку оборудования, взаимно дополняющего друг друга для разнообразных задач автоматизации. Следующие типы семейства SCALANCE X‑400 и X‑200 используются с SIMATIC PCS 7:
- SCALANCE X414-3E с двумя портами Ethernet 1 Гбит/с для подключения к системной шине и OS-LAN в виде оптического кольца, включая резервирование, а также оптическими и электрическими портами Ethernet 10/100 Мбит/с. Обеспечивает максимальную пропускную способность и подходит для больших заводов с большим количеством оборудования и подсетей
- SCALANCE X208 c 8 портами RJ45 10/100 Мбит/с для построения сетей Ethernet с линейной, звездообразной и кольцевой топологией (включая кольца на базе OSM/ESM или SCALANCE X‑400)
- SCALANCE X204-2 с двумя оптическими и четырьмя электрическими портами Ethernet 10/100 Мбит/с, для построения сетей Ethernet с линейной, звездообразной и кольцевой топологией (включая кольца на базе OSM/ESM или SCALANCE X‑400)
Дизайн
В контексте SIMATIC PCS 7 можно использовать следующие коммутаторы из линейки SCALANCE X:
- SCALANCE X-000
- SCALANCE X-100
- SCALANCE X-200
- SCALANCE X-200 IRT
- SCALANCE X-300
- SCALANCE X-400/XM‑400
- SCALANCE X-500
Эти продуктовые линейки специфицированы для электрических и/или оптических сетей на основе линейных, звездообразных и кольцевых топологий.
Они характеризуются тем, что увеличение количества портов, модульности, гибкости и функциональности происходит с увеличением номера модели.
Конструкции коммутаторов отличаются не только среди отдельных линеек продукции, но также в пределах одной линейки, например:
- Компактная конструкция или плоский дизайн в формате ET 200S для X-200 и X‑200 IRT
- Компактная конструкция или стоечное исполнение для X-300

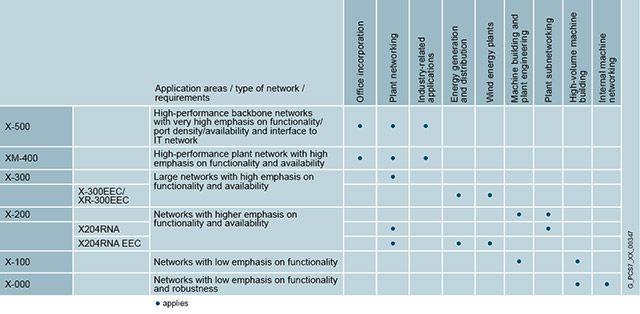

Промышленные коммутаторы Ethernet SCALANCE X: Области применения

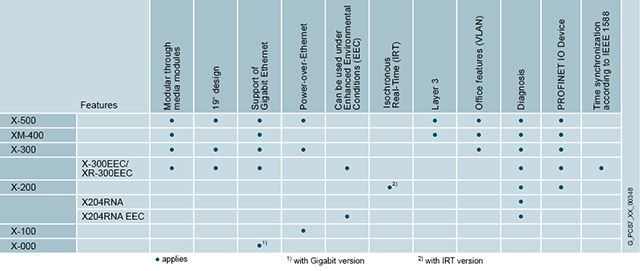

Промышленные коммутаторы Ethernet SCALANCE X: Обзор функций
Дальнейшая информация
Интструмент подбора SIMATIC NET обеспечивает Вам поддержку при выборе подходящего коммутатора Industrial Ethernet а также во время конфигурирования модульной версии:
Версия Online:
http://www.siemens.com/snstВерсия Offline:
http://www.siemens.com/snst-download
