SIWAREX CF

Заказные данные
(1)
Аксессуары
(13)

SIWAREX CF представляет собой трансмиттер для подключения тензометрических датчиков (DMS), например, для измерения сил и крутящего момента. Этот компактный модуль легко использовать в автоматизационных системах SIMATIC. Через SIMATIC пользователь получает полный доступ ко всем текущим измеряемым параметрам.

Область применения

SIWAREX CF является оптимальным решением там, где измерения осуществляются DMS-сенсорами, такими, как датчики силы или валы для измерения момента вращения. Типичные задачи, выполняемые с помощью SIWAREX CF:

Контроль нагрузок на краны и тросы
измерение нагрузки на конвейерные ленты
защита прокатных станов от перегрузки
контроль натяжения ленты
измерение силы в испытательных машинах
измерение момента вращения и давления

Дизайн

SIWAREX CF - это компактный функциональный модуль (FM) системы SIMATIC S7, который устанавливается прямо на шину задней стенки ET 200S. За счет использования профильных шин (защелки) существенно упрощается процедура монтажа и кабельной разводки.

Сенсор и питание подключаются через шинный модуль.

Функции

SIWAREX CF - подает напряжение, необходимое для питания DMS. В зависимости от приложенной силы генерируется измерительный сигнал, который затем обрабатывается в модуле SIWAREX CF.

Сигнал усиливается, проходит предварительную фильтрацию, а затем преобразуется в цифровое значение. Если подключить дополнительный цифровой фильтр, то можно понизить наводки на измерительный сигнал.

Цифровое значение доступно пользователю внутри системы SIMATIC, его можно использовать в управляющей программе. Возможно, например, дальнейшее подавление ошибки посредством образования среднего значения в ЦП SIMATIC или пересчета в физические единицы. В соответствии с требованиями результат может быть выведен на панель оператора.

Единая универсальная связь между всеми компонентами системы обеспечивает быструю, надежную и экономичную интеграция в технологические системы и последующую диагностику.

SIWAREX CF можно интегрировать в системное программное обеспечение с помощью классических для SPS языков программирования AWL (операторный список), KOP (контактный план) и FUP (функциональный план) или SCL (структурированный язык управления).

Благодаря интеграции в SIMATIC можно строить свободно программируемые системы для измерения силы, которые можно модифицировать в соответствии с внутрипроизводственными требованиями. Для легкого начала работы по интеграции модуля в программу STEP 7 и в качестве основы для прикладного программирования бесплатно предоставляется готовое программное средство SIWAREX CF „Getting Started“ . С его помощью на панели SIMATIC (TP/OP/MP) могут быть отражены замеряемые значения.

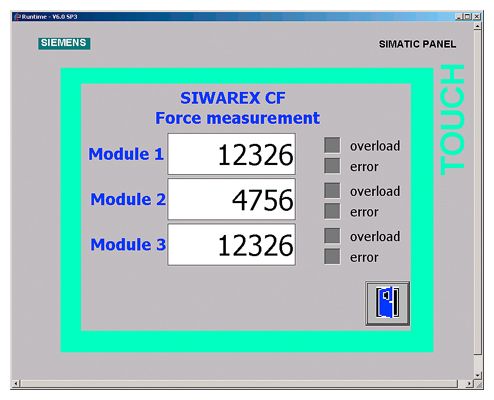

Замеряемые значения с трех модулей в рамках программного средства SIWAREX CF „Getting started“

В отличие от передатчиков, подключенных цифровым или аналоговым способом, у SIWAREX CF отсутствуют дорогостоящие дополнительные модули для соединения с SIMATIC.

После проектирования в SIMATIC и установки модуль сразу же готов к работе. Не требуются дополнительные инструменты для конфигурирования.

Текущие данные поступают в SIMATIC с периферийных участков.

Особенности

SIWAREX CF отличают следующие основные преимущества:

Единая структурная техника и универсальная коммуникация за счет интеграции в SIMATIC
Унифицированное проектирование с помощью SIMATIC
Подходит для децентрализованных систем за счет подключения к PROFIBUS DP или PROFINET через ET 200S
Двунаправленное измерение с разрешением 16000 долей и точностью 0,15%

Технические данные

SIWAREX CF
Интеграция в системы автоматизации
S7-400, S7-300, C7	через ET 200S
Системы автоматизации от других производителей	возможно через ET 200S с IM 151-1
Коммуникационные интерфейсы	SIMATIC S7 (шина задней стенки ET 200S), 8 байтов периферийный участок
Конфигурирование модуля	Не требуется (модуль уже настроен)
Измерительные свойства
Предел погрешности DIN 1319-1 от конечного значения измерительного диапазона при 20 °C ± 10 К	≤ 0,15 %
Разрешение сигнала	14 бит плюс 1 бит для знака
Количество измерений в секунду	50
Фильтр нижних частот	Нет или 2 Гц
Датчики	По DMS-принципу (полный мост) подключение по 4-проводной технологии
Питание датчиков
напряжение питания, стойкое к короткому замыканию	6 В ±5 % постоянного тока
допустимое сопротивление датчика
R_Lmin	> 250 Ω
R_Lmax	< 4010 Ω
Допустимый показатель ячейки датчика	до 4 мВ/В
Допустимый диапазон измерительных сигналов	-25,2 ... +25,2 мВ
Напряжение питания DC 24 В
Номинальное напряжение	Постоянный ток 24 В
Макс. потребляемый ток	150 мA
Питание по шине на задней стенке	тип. 10 мА
Подключение датчиков в зоне взрывоопасности 1	опционально через взрывозащищенный интерфейс SIWAREX IS
Допуски для взрывоопасной зоны 2 и безопасность	ATEX 95, cUL_us Haz. Loc.
IP-тип защиты по DIN EN 60529; IEC 60529	IP20
Климатические условия от T_{min (IND)}до T_{max (IND)} (рабочая температура)
вертикальная установка	0 ... +60 °C
горизонтальная установка	0 ... +40 °C
Требования к ЭМС согласно	NAMUR NE21, часть. 1 89/386/EWG
