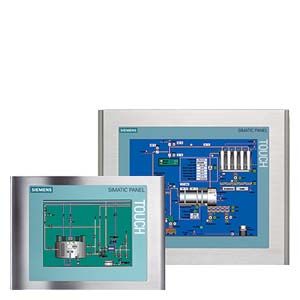

  Панели и панельные PC с нержавеющей передней панелью для пищевой промышленности, производства напитков и сигарет

  Панели и панельные PC с touch экраном и нержавеющей передней панелью была разработана для пищевой промышленности, производства напитков и сигарет, как устройство отображения и управления. Они были разработаны на основе стандарта EN 1672-2 "Food Processing Machinery – Safety and Hygiene Requirements".

  • Простота очистки и дезинфекции:
    • Поверхность из нержавеющей полированной стали 240 grit
    • Мембрана протестированная на защиту от химических веществ
    • Минимизированы слоты и зазоры
    • Оптимизированный профиль для стока жидкости
  • Защищенный от разрушенияя дисплей
  • Степень защиты IP66

  Дизайн

  • Габаритные и инсталляционные размеры соответсвуют стандартным продуктам
  • Оптимизированный профиль и низкая стоимость встраивания в шкаф управления
  • Степень защиты передней панели IP66
  • Полировка поверхности 240 grit
  • Минимизация слотов и щелей
  • Защитная пленка от агрессивных сред
  • Защищенный от разрушения дисплей
  • Уплотнения пригодные для пищевой промышленности и производства напитков
  • Зажим на задней поверхности панели рамки с уплотнением

  Технические данные

  	Сенсорная панель TP 170B	Многофункциональная панель MP 370	Panel PC 670
  Дисплей	5.7” color STN Touch	15.1” TFT Touch	15.1” TFT Touch
  Разрешение (точек)	320 x 240	1024 x 768	1024 x 768
  MTBF при 25 °C	50,000 часов	50,000 часов	50,000 часов
  Основные характеристики
  Процессор	RISC 32 bit, 66 MHz	RISC CPU	Intel Pentium III technology, Intel Celeron 1.2 ГГц, Intel Pentium III 1.26 ГГц
  Память	768 кБ RAM; 23 кБ flash	12 МБ flash1)	256 МБ RAM - 1 ГБ
  Источник питания	24 V DC	24 V DC	110 V / 230 V AC (автоопределение) 50 / 60 Гц или 24 V DC
  Операционная система	Windows CE	Windows CE	Windows 2000 Prof. (многоязыковая), Windows 98 SE (нем., англ.), Windows NT4.0 (нем., англ.), Windows XP Prof. (многоязыковая), опционально без операционной системы
  Интерфейсы	2 x RS 232, 1 x RS 422, 1 x RS 485, 1 x CF Card Slot	1 x TTY / RS 232, 1 x RS 232, 1 x RS 422 7 RS 485, 1 x PC Card Slot, 1 x CF Card Slot, 1 x USB, 1 x RJ45	1 x RS 232, 1 x RS 232C / TTY для коммуникаций с S5, 1 x RJ45, PROFIBUS/MPI можно реализовать используя вставляемые карты, 2 x USB на задней стороне
  Специальные отличия	-	-	без USB на передней панели
  Передняя панель
  Материал	Нержавеющая сталь 1.4301, мембрана из полиэстера	Нержавеющая сталь 1.4301, мембрана из полиэстера	Нержавеющая сталь 1.4301, мембрана из полиэстера
  Поверхность	Ground, 240 grit	Ground, 240 grit	Ground, 240 grit
  Уплотнение	EPDM	EPDM	EPDM
  Специальные характеристики	Оптимизированный профиль, наклонная поверхность	Оптимизированный профиль, наклонная поверхность	Оптимизированный профиль, наклонная поверхность
  Внешние условия
  Степень защиты	IP66 спереди, IP20 сзади	IP66 спереди, IP20 сзади	IP66 спереди, IP20 сзади
  Температура окружающей среды при работе	Вертикальная установка: от 0°C до + 50°C макс. угол наклона +/- 35°: от 0°C до + 40°C	Вертикальная установка: от 0°C до + 50°C макс. угол наклона +/- 35°: от 0°C до + 40°C	от + 5°C до + 45°C в полной конфигурации
  Относительная влажность	Макс. 85% (без конденсации)	Макс. 85% (без конденсации)	от 5 % до 80 % при + 25 °C (без конденсации)
  Температура транспортировки/хранения	от -20 °C до + 60 °C	от -20 °C до + 60 °C	от -20 °C до + 60 °C
  Одобрения	CE, UL, CSA, FM	FM Класс I Div 2, cULus, EX Зона 2/22, CE, C-TICK	CE, cULus, FM Класс 1 Div 2
  Размеры
  Передняя панель Ш x В (в мм)	212 x 156	400 x 310	483 x 310
  Инсталляционные размеры Ш x В (в мм)	198 x 142	368 x 290	450 x 296
  Внешние размеры зажимной рамки Ш x В (в мм)	224 x 168	412 x 322	495 x 322
  Вес	около 1.5 кг	около 7 кг	около 15 кг
  Особенности	Зажим рамки сзади	Зажим рамки сзади	Зажим рамки сзади
  HMI engineering software	с ProTool/Lite, с WinCC flexible Compact	с ProTool,  с WinCC flexible Standard	с ProTool/Pro,  с  WinCC flexible Advanced
  HMI runtime software	-	-	с ProTool/Pro RT,  с WinCC flexible RT







  Дальнейшая информация

  Расшифровка

  • EN 1672-2, редакция: 2003-04 (предварительный стандарт),
    Food Production Machinery – General Design Guidelines –
    Part 2: Гигиенические требования; Немецкая версия EN 1672-2:2003
  • DIN 10516, редакция: 2002-01,
    Food Hygiene – Cleaning and Disinfection
  • LMHV – German regulation on food hygiene
  • FDA – Food and Drug Administration
