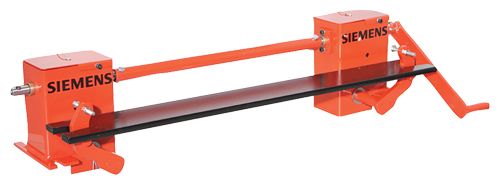

Подъемник грузов Milltronics MWL для механической калибровки MSI, MMI и MUS.

Область применения

Milltronics MWL - это механическая система калибровки для конвеерных весов типа MSI, MMI, и MUS позволяет механически поднимать и опускать используемые для калибровки весов статические грузы. Система MWL механически поднимает и опускает статические грузы. MWL имеет ручное управление, использует высокое передаточное отношение рычага, позволяющее легко устанавливать грузы до 225 кг без ограничений. Кривошипная рукоятка использует 4 оборота для макс. подъма/опускания в широком диапазоне, и может быть демонтирована вместе с шариковым болтом, который фиксирует MWL при простое, по соображениям безопасности.

Калибровочный шток (плоский, подковообразный) лежит на двух подъемных блоках над держателями для тестовых грузов конвейерных весов. Благодаря направляющим пазам в калибровочном штоке калибровочные грузы в позиции покоя надежно фиксируются на подъемных блоках. Червячный привод зажимает оба подъемных блока.

Монтаж очень прост: достаточно просверлить только четыре дырки для болтов после установки приводных модулей MWL (слева или справа) на конвеере совместно с конвеерными весами. После этого затянуть монтажные винты и уже можно устанавливать тестовые грузы, теперь вы готовы к тестированию. В дальнейшем они могут быть подняты с помощью руки.

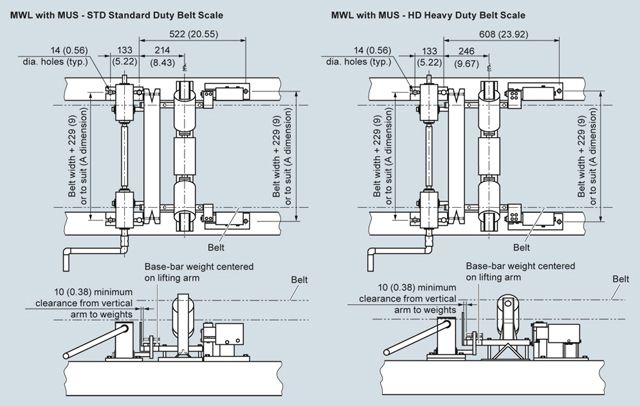

Чертеж

MWL размеры

Особенности

безопасная, простая установка эталонных грузов для конвеерных весов; пользователь не вмешивается в систему подачи.
модульная конструкция, простое согласование с ленточными транспортерами различной ширины
плоский профиль обеспечивает простой монтаж
простой монтаж и эксплуатация
простое хранение кривошипной рукоятки (может быть смонтирована справа или слева от MWL)
предохранительные пальцы для безопасного хранения грузов
использование с новыми или уже существующими установками

Технические данные

Технические параметры
Принцип действия	Механческая передача
Типичные применения	Калибрация весов
Свойства
Максимальная окружающая температура	65°C (150 °F)
Дизайн ленты
Ширина ленты	MUS-STD стандартное исполнение: до 1000 мм или 42” CEMA MUS-HD расширенное исполнение: 1200 мм или 48” CEMA , MUS-HD могут быть сужены MSI: 18 to 84” CEMA ширина ленты
Роликовые опоры	20° или больше
Расстояние между роликовыми опорами	Минимум от 610 мм
Тестовая весовая мощность
MUS-STD	До 80 кг
MUS-HD	До 160 кг
MSI	До 225 кг
Плечо кривошипа
Передаточное отношение	20:1
Количество оборотов для подъема/опускания	4
Размеры	См. обратную сторону для стандартного и усиленного исполнения ленточных весов MUS и MSI/ммI
Допуски	MWL одобрено Directive 98/37/EC
