SONOFLO SONO 3100 ультразвуковой расходомер
- Заказные данные (1)
- Аксессуары (30)
- Информационные материалы
Информационные материалы
Комбинация из SONOFLO тип 3100 и измерительного преобразователя SONO 3000 является идеальным для приложений, в которых процессы при ТО не могут останавливаться и в которых встречаются очень высокие/низкие температуры и давления.
Легкая замена электроакустического преобразователя без прерывания работы. SONO 3100 для самых высоких требований по производительности и точности поставляется с 4-трековой конструкцией.
Измерительные датчики имеют допуск согласно руководству ЕС 97/23/EF от 29 мая 1997 года для флюидной группы 1, классификация согласно категории III. Конструкция EN 13480 (руководство DGRL)
Область применения
Ультразвуковые расходомеры SONO 3100 / 3000 используются преимущественно для измерения объема.
- Воды и сточные воды
- Нефть и сжиженный газ
- Низкотемпературные приложения для жидкостей
- Системы централизованного теплоснабжения
Дизайн
Конструкция
SONO 3100 / 3000 состоит из измерительного датчика SONO 3100, электроакустических преобразователей- по желанию с O-уплотнением или фланцами - и измерительного преобразователя SONO 3000.
SONO 3100 как правило поставляется как 2-трековое решение с фланцами и диаметрами между DN 100 и DN 1200.
4-трековая версия поставляется по желанию.
SONO 3100 предлагается из AISI 316 от DN 100 до DN 300 и из углеродистой стали от DN 350 до DN 1200.
Измерительный преобразователь SONO 3000 - см. измерительный преобразователь SONO 3000.

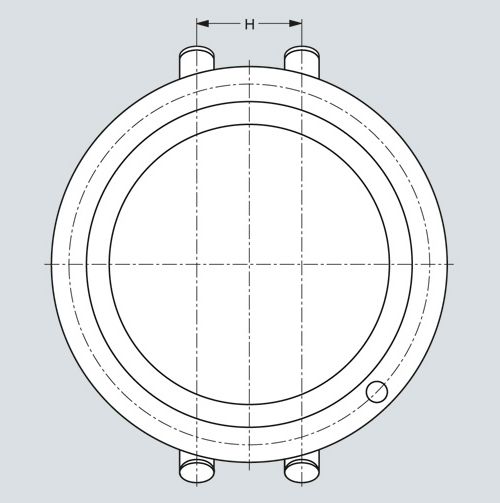

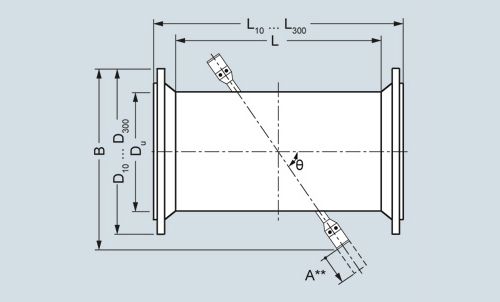

Чертеж
EN 1092-1
PN6
PN10
PN16
DN
DU
L
B
θ
H
W6*)
D6
фланец
dla.
L6
W10*)
D10
фланец
dla.
L10
W16*)
D16
фланец
dla.
L16
[мм]
[мм]
[мм]
[°]
[мм]
[мм]
[мм]
[мм]
[мм]
[мм]
[мм]
[мм]
[мм]
[мм]
100
114.3
860
305
30
48.2
-
-
-
3.6
220
960
3.6
220
960
125
139.7
862
325
30
59.3
-
-
-
4.0
250
970
4.0
250
970
150
168.3
862
350
30
71.7
-
-
-
4.5
285
970
4.5
285
970
200
219.1
668
430
45
92.9
-
-
-
6.3
340
790
6.3
340
790
250
273.0
714
480
45
117.2
-
-
-
6.3
395
850
6.3
405
850
300
323.9
607
525
45
139.4
-
-
-
7.1
445
740
7.1
460
760
350
355.6
639
550
45
152.8
-
-
-
8.0
405
770
8.0
520
800
400
406.4
703
600
45
175.7
-
-
-
8.0
565
850
8.0
580
875
500
508.0
797
690
45
222.2
-
-
-
7.1
670
950
8.0
715
980
600
610.0
912
705
60
268.1
-
-
-
7.1
780
1075
8.8
840
1105
700
711.0
937
895
60
312.8
-
-
-
8.0
895
1100
8.8
910
1140
800
813.0
967
985
60
358.7
-
-
-
8.0
1015
1150
10.0
1025
1180
900
914.0
1007
1070
60
402.3
-
-
-
10.0
1115
1200
10.0
1125
1230
1000
1016.0
1060
1160
60
448.2
-
-
-
10.0
1230
1250
10.0
1255
1300
1200
1220.0
1100
1350
60
539.1
8
1340
1280
11.0
1455
1330
12.5
1485
1360
PN25
PN40
DN
DU
L
B
θ
H
W25*)
D25
фланец
dla.
L25
W40*)
D40
фланец
dla.
L40
[мм]
[мм]
[мм]
[°]
[мм]
[мм]
[мм]
[мм]
[мм]
[мм]
[мм]
100
114.3
860
305
30
48.2
3.6
235
990
3.6
235
990
125
139.7
862
325
30
59.3
4.0
270
990
4.0
270
990
150
168.3
862
350
30
71.7
4.5
300
1010
4.5
300
1010
200
219.1
668
430
45
92.9
6.3
360
820
6.3
375
840
250
273.0
714
480
45
117.2
7.1
425
890
7.1
450
920
300
323.9
607
525
45
139.4
8.0
485
790
8.0
515
830
350
355.6
639
550
45
152.8
8.0
555
840
8.8
580
880
400
406.4
703
600
45
175.7
8.8
620
925
11.1
660
975
500
509.0
797
690
45
222.2
10.0
730
1050
14.2
755
1080
600
610.0
912
705
60
268.1
11.0
845
1165
-
-
-
700
711.0
937
895
60
312.8
12.5
960
1190
-
-
-
800
813.0
967
985
60
358.7
14.2
1085
1240
-
-
-
900
914.0
1007
1070
60
402.3
16.0
1185
1300
-
-
-
1000
1016.0
1060
1160
60
448.2
17.5
1320
1370
-
-
-
1200
1220.0
1100
1350
60
539.1
-
-
-
-
-
-
*) толщина стенки
SONO 3100, 2-тракта, фланцевая конструкция
Ном. диаметр
Вес [кг] ([lbs])
DN
PN 6
PN 10
PN 16
PN 25
PN 40
100
-
32 (70.5)
32 (70.5)
35 (77.2)
35 (77.2)
125
-
38 (83.8)
38 (83.8)
44 (97.0)
44 (97.0)
150
-
45 (99.2)
45 (99.2)
52 (114.6)
52 (114.6)
200
-
59 (130.0)
58 (127.9)
70 (154.3)
79 (174.2)
250
-
73 (161.0)
75 (163.3)
96 (211.6)
117 (257.9)
300
-
83 (183.0)
92 (202.8)
114 (251.3)
151 (332.9)
350
-
98 (216.0)
113 (249.1)
145 (332.9)
191 (421.1)
400
-
119 (262.4)
141 (310.9)
191 (421.1)
275 (606.3)
500
-
153 (337.3)
207 (456.4)
284 (626.0)
379 (836.0)
600
-
193 (425.5)
276 (608.5)
363 (800.3)
-
700
-
262 (577.6)
303 (668.0)
480 (1058)
-
800
-
329 (725.3)
400 (881.8)
650 (1433)
-
900
-
428 (943.6)
475 (1047)
835 (1841)
-
1000
-
500 (1002)
594 (1010)
1078 (2377)
-
1200
470 (1036)
732 (1614)
902 (1989)
-
-
Особенности
- Возможность замены электроакустического преобразователя под давлением
- Измерение любых жидкостей с вязкостью ниже 350 cSt, проводящих и не проводящих
- Нет перепада давления
- Надежные и точные измерения расхода
- Долговременная стабильность
- По желанию:
- Измерительный датчик из спец. материала, например, Duplex
- Измерительный датчик + 250 °C (+482 °F) / - 200 °C (-382 °F)
- Макс. 1140 кг (2500 lbs) / 400 бар (5800 psi)
- Измерительный датчик с 4-трековой технологией

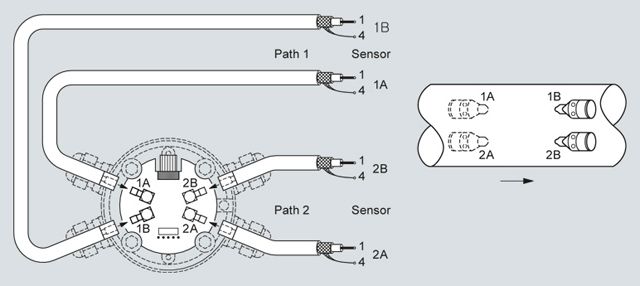

Схема подключения
Электрическая схема подключения SITRANS FUS060 и SONO 3100
Технические данные
2-трековый измерительный датчик, укомплектованный четырьмя электроакустическими преобразователями SONO 3200
Погрешность измерения
Погрешность измерения при эталонных условиях; в % от измеренного значения
v > 0.5 ... 10м/сек, < ±0.5% от измеренного значения (v = скорость потока)
Вход
10 м/сек (32 ft)
Диаметр
DN 100 до DN 1200 (4” до 48”)
Температура жидкости
-10 °C … +200 °C (14 … 392 °F)
Окружающая температура
-20 °C … +200 °C (-4 … +392 °F)
Класс защиты
IP68 (NEMA 6)
Рабочие условия
Назначенный PN, EN 1092-1-тип II, B
- DN 200 … DN 1200 (8” … 48”) PN 10
Материал трубы - углеродистая сталь
- DN 100 … DN 1200 (4” … 48”) PN 16
- DN 200 … DN 1000 (8” … 40”) PN 25
- DN 100 … DN 500 (4” … 20”) PN 40
Трубы из нерж. стали
- DN 200 … DN 300 (8” … 12”) PN 10 и PN 25
- DN 100 … DN 300 (4” … 12”) PN 16 и PN 40
Назначенный класс EN 1759-1-type II, B
- DN 100 … DN 600 (4” … 24”) класс 150
Материал трубы - углеродистая сталь
- DN 100 … DN 300 (4” … 12”) класс 300
Материал трубы - нерж. сталь
- DN 100 … DN 300 (4” … 12”) класс 150 и класс 300
Без фланцев, только из углеродистой стали
- DN 100 … DN 1200 (4” … 48”) PN 16
- DN 200 … DN 1000 (8” … 40”) PN 25
- DN 100 … DN 500 (4” … 20”) PN 40
Преобразователь SONO 3200
O-кольцо или фланцевые версии
Материалы
Труба
Сталь EN 1.0345-P235GH или сталь EN 1.4404
Фланец
PN
EN 10025-S235JRG2, 1E1 или EN 10222-5-1.4404, 13E0
Класс
ASTM A105,1,1 или ASTM F316L,2,3
Корпус электроакустического преобразователя
Нерж. сталь ASTM 316 или подобное
Сертификаты и допуски
Измерительный датчик с допуском Ex
DEMKO 05 ATEX 137784X (Ex) IIC 2G EEx d IIC T3-T6
Сертификат соответствия материала
Измерительный датчик стандартно поставляется со свидетельством о соответствии Siemens. При необходимости имеется сертификат материала для соприкасающихся с веществом компонентов.
NDT контрольный отчёт
По запросу
Датчик сертифицирован согласно EU директива 97/23EF от 29.05.97 для жидкостей группа 1, классифицированные в категории III. Дизайн согласно EN 13480 (директива PED).
Коаксиальный кабель (75Ω) для SONO 3100/3000
1 x Ø 0.8 мм (0.03”) медный кабель, экранированный
Диаметр
5.8 мм (0.23”)
Длина
Макс. 250 м между измерительным датчиком и измерительным преобразователем
Материал (бандаж)
Черный полеэтилен
Окружающая температура
-10 … +75 °C (+14 ... +167 °F)
1 x Ø 0.65 мм (0.026“) медный кабель экранированный
Диаметр
5.3 мм (0.21“)
Длина
Макс. 100 м между измерительным датчиком и измерительным преобразователем
Материал (бандаж)
FEP коричневый
Окружающая температура
-200 … +200 °C (-328 ... +392 °F)
Дополнительно
Принадлежности и запчасти для сенсора SONO 3100
Тип/описание
Ном. давление
Материал
Диапазон температур
Заказной номер
Кабельная соединительная коробка (резьба под кабельные вводы M20)
N/A
PA 6.6
-20 ... +100 °C
FDK-085???
Кабельная соединительная коробка (резьба под кабельные вводы M20)
N/A
ASTM 316
-20 ... +200 °C
FDK-085???
Кабельная соединительная коробка (резьба под кабельные вводы ½“ NPT )
N/A
PA 6.6
-20 ... +100 °C
FDK-085???
Кабельная соединительная коробка (резьба под кабельные вводы ½“ NPT )
N/A
ASTM 316
-20 ... +200 °C
FDK-085???
Прокладка для O-кольца
PN 40
70 FFKM
-20 ... +200 °C
FDK-085B1098
Прокладки и 12 мм болты для фланцевых преобразователей
PN 40
Graphite 316 SS
-20 ... +200 °C
FDK-085B1083
Тип/описание
Заказной номер
Комплект герметизации, IP68, 10 м (289 ft)
FDK-085L2403
Тип/описание
Длина излучателя
Заказной номер
Инструмент для извлечения излучателей SONO 3200 с O-кольцами под давлением (hot-tap)
50 мм (1.97“) Излучатели
FDK- 085B5331
88 ...160 мм (3.5“ ... 6.3“) Излучатели
FDK- 085B5333
Кабели для FUS060
Тип/описание
Длина м (ft)
Заказной номер
Коаксиальный кабель FUS060, (75 Ω, макс. 70 ºC (158 ºF), черный PVC)
(1 шт.)3 (9.84)
A5E00875101
15 (49.21)
A5E00861432
30 (98.43)
A5E00???
60 (196.85)
A5E00???
90 (295.28)
A5E00???
120 (393.70)
A5E00???
Высокотемпературный коаксиальный кабель для FUS060 (с частью длиной 0,3 м на концах к преобразователю, 75 Ω, макс. 70 °C (158 °F) / 200 °C (392 °F), черный PVC и коричневый PTFE) (75 Ω, макс. 70 ºC (158 ºF), черный PVC)
(1 шт.)3 (9.84)
A5E00875101
15 (49.21)
A5E00861432
30 (98.43)
A5E00???
60 (196.85)
A5E00???
90 (295.28)
A5E00???
120 (393.70)
A5E00???
Кабели для SONO 3100 с FUS060 (1 шт. каждая)
Тип/описание
Заказной номер
Кабель излучателей – стандарт
2 x 15 м (49 ft)A5E00861432
Кабель излучателей –высокотемпературный
2 x 5 м (16.4 ft)A5E00861438
Кабель излучателей – высокотемпературный
2 x 15 м (49 ft)A5E00861435
Кабельная соединительная коробка
Тип/описание
Заказной номер
Кабельная соединительная коробка
- IP68 из металла для 4-х коаксиальных кабелей
FDK-085B1361
- IP68 EEx e из пластика для 4-х коаксиальных кабелей , без допуска ATEX
FDK-085B1363
Тип/описание
Размер
Заказной номер
Кабельные вводы, Хромированная латунь
M20 для одного 6 мм коаксиального кабеля
FDK-085???
Кабельные вводы, Хромированная латунь
½“ NPT для одного 6 мм коаксиального кабеля
FDK-085???
Кабельные вводы, EEx
M20 для одного 6 мм коаксиального кабеля , материал 316 SS
FDK-085???
Кабельные вводы, EEx
½“ NPT для одного 6 мм коаксиального кабеля, 316 SS
FDK-085???
