  • Каталог оборудования Siemens

S7-1200

  • Заказные данные
    (228)
  • Аксессуары
    (132)
  • Информационные материалы

    Информационные материалы

    • Новые миниатюрные модульные контроллеры семейства SIMATIC S7.
    • Состав:
      • контроллер с встроенным интерфейсом PROFINET для обмена данными с программатором, приборами человеко-машинного интерфейса и другими контроллерами SIMATIC;
      • мощный набор встроенных технологических функций: скоростной счет, измерение, регулирование, управление перемещением;
      • набор встроенных дискретных входов и выходов;
      • сигнальные платы для непосредственного использования в контроллере;
      • сигнальные модули для расширения системы локального ввода-вывода контроллера;
      • коммуникационные модули для расширения набора коммуникационных интерфейсов;
      • дополнительные компоненты, например, блоки питания, коммутаторы, карты памяти SIMATIC Memory Card.
    • Миниатюрный контроллер с мощными функциональными возможностями и относительно невысокой стоимостью.
    • Исключительно простой монтаж, программирование и обслуживание.
    • Широкий спектр применений, малые монтажные объемы, высокая производительность.
    • Решение задач автоматизации низкого и среднего уровня сложности.
    • Построение локальных систем или узлов комплексных систем автоматизации.
    • Возможность использования всех центральных процессоров в автономном режиме, в составе сетевых структур и систем распределенного ввода-вывода.
    • Подходит для решения задач, в которых применение контроллеров до настоящего времени считалось экономически не оправданным.
    • Работа в реальном масштабе времени, мощные коммуникационные возможности.

    Область применения

    Программируемый контроллер SIMATIC S7-1200 способен решать задачи автоматического регулирования и управления перемещением и может использоваться в машиностроении, системах управления предприятием, во многих других областях. Он обладает широкими функциональными возможностями и отличается относительно невысокой стоимостью.

    Компактное модульное исполнение в сочетании с высокой вычислительной мощностью позволяют использовать SIMATIC S7-1200 для широкого круга задач автоматизации. Этот спектр простирается от замены простейших релейно-контактных схем до комплексных распределенных решений, использующих интенсивный сетевой обмен данными.

    S7-1200 может использоваться в областях, где применение контроллеров ранее считалось экономически не выгодным и для решения задач автоматизации использовались специализированные электронные устройства.

    Контроллер ориентирован на построение систем автоматизации:

    • Складского хозяйства.
    • Конвейерных систем.
    • Элеваторов и эскалаторов.
    • Систем транспортировки материалов.
    • Металлообрабатывающих машин.
    • Упаковочных машин.
    • Печатающих машин.
    • Текстильных машин.
    • Смешивающих установок.
    • Опреснительных установок.
    • Установок по очистке сточных вод.
    • Внешних дисплеев.
    • Станций распределения электроэнергии.
    • Регулирования температуры в помещениях.
    • Нагревательных/ охладительных установок.
    • Управления распределением энергии.
    • Противопожарных систем.
    • Установок кондиционирования воздуха.
    • Осветительных установок.
    • Насосных станций.
    • Установок обеспечения безопасности/ защиты доступа.

    Дизайн

    Семейство SIMATIC S7-1200 объединяет в своем составе:

    • Несколько типов центральных процессоров различной производительности с модификациями для питания постоянным или переменным током.
    • Сигнальные платы (аналоговые и дискретные) для установки в модули центральных процессоров и расширения их системы ввода-вывода без увеличения монтажного объема контроллера.
    • Сигнальные модули для ввода и вывода дискретных и аналоговых сигналов.
    • Коммуникационные модули для обмена данными через последовательные каналы связи, промышленные сети PROFIBUS и AS-Interface, а также через GSM/ GPRS.
    • 4-канальный коммутатор Ethernet для построения различных сетевых структур.
    • Стабилизированный блок питания PS 1207 с входным напряжением ~115/230 В и выходным напряжением =24 В.

    Конструктивные особенности

    • Прочный компактный пластиковый корпус.
    • Удобный доступ к элементам управления и соединительным устройствам, закрытым защитными дверцами.
    • Съемные соединительные терминальные блоки в модулях центральных процессоров и всех типах сигнальных модулей.

    Особенности прибора

    • Международные стандарты:
      SIMATIC S7-1200 соответствует требованиям стандартов VDE, UL, CSA и FM (класс I, категория 2; опасные зоны групп A, B, C и D, T4A). Система управления качеством продукции сертифицирована по ISO 9001.



    Связь

    SIMATIC S7-1200 способен поддерживать различные коммуникационные механизмы:

    • Встроенный интерфейс PROFINET.
    • Последовательные (точка к точке) соединения через коммуникационные модули.

    Интерфейс PROFINET

    Встроенный интерфейс PROFINET позволяет выполнять обмен данными с:

    • программатором,
    • приборами человеко-машинного интерфейса,
    • другими контроллерами SIMATIC.

    Поддерживаемые протоколы обмена данными:

    • TCP/IP,
    • ISO-на-TCP,
    • S7 функции связи.

    Подключаемая аппаратура:

    • Программтор Field PG и компьютеры через стандартный кабель категории 5.

    Соединение между программатором и центральным процессором контроллера SIMATIC S7-1200

    • Панели операторов SIMATIC базовой линии



    Соединение между панелью оператора базовой линии и центральным процессором контроллера SIMATIC S7-1200



    • Другие контроллеры SIMATIC S7-1200.



    Соединение нескольких приборов через коммутатор Ethernet CSM 1277



    Свободно программируемый интерфейс PtP (Point-to-Point - точка к точке)

    Коммуникационные модули контроллера позволяют устанавливать PtP соединения. Для этой цели могут использоваться последовательные интерфейсы RS232 или RS485. Обмен данными осуществляется через "свободно программируемый порт" центрального процессора с использованием определяемого пользователем коммуникационного протокола (например, протокола ASCII, USS или MODBUS).

    Через коммуникационные модули к программируемому контроллеру S7-1200 могут подключаться любые устройства, оснащенные последовательным интерфейсом. Например, приводы, принтеры, сканнеры, модемы и т.д.

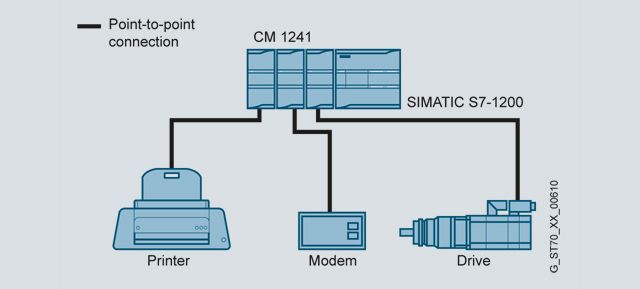

    PtP соединения через модули CM 1241 в режиме свободно программируемого порта

    Функции

    Программируемый контроллер S7-1200 характеризуется следующими показателями:

    • Исключительно простые стартовые решения:
      Специальные стартовые пакеты и введение существенно упрощают процесс ознакомления с контроллером.
    • Простота выполнения работ:
      Мощный удобный в использовании набор стандартных команд в сочетании с дружественным программным обеспечением позволяют существенно снижать затраты времени на разработку проекта.
    • Исключительные характеристики реального масштаба времени:
      Специальные функции прерываний, скоростные счетчики, импульсные выходы позволяют использовать контроллер для автоматизации быстро протекающих процессов.
    • Мощные коммуникационные возможности:
      S7-1200 позволяет полностью использовать свою производительность в распределенных структурах автоматизации.

    SIMATIC S7-1200 отвечает требованиям множества международных и национальных стандартов:

    • UL 508.
    • CSA C22.2 № 142.
    • FM класс I, раздел 2, группы A, B, C, D; T4A. Класс I, зона 2, IIC, T4.
    • VDE 0160.
    • EN 61131-2.
    • Требованиям директив по электромагнитной совместимости в соответствии с EN 50081-1, 50081-2 и 50082-2.

    Технические данные

    Основные технические данные

    Степень защиты

    IP20 по IEC 529

    Диапазон температур:



    • рабочий
      (влажность 95%)



    • горизонтальная установка

    0 ... 55 °C

    • вертикальная установка

    0 ... 45 °C

    • транспортировки и хранения

    -40 ... +70 °C

    • при влажности 95%

    -25 ... 55 °C

    Испытательное напряжение изоляции:



    • цепи =5/ 24 В

    ~500 В

    • цепи ~115/230 по отношению к земле

    ~1500 В

    • цепи ~115/230 В по отношению к цепям ~115/230 В

    ~1500 В

    • цепи ~230 по отношению к цепям =5/24 В

    ~1500 В

    • цепи ~115 В по отношению к цепям =5/24 В

    ~1500 В

    Электромагнитная совместимость:


    • стойкость к шумам по
      EN 50082-2

    Испытания по:
    IEC 801-2, IEC 801-3, IEC 801-4, EN 50141, EN 50204, IEC 801-5, VDE 0160

    • генерируемые помехи по EN 50081-1 и
      EN 50081-2

    Испытания по
    EN 55011, класс A,
    группа 1

    Механические воздействия:



    • вибрационные, испытания по / испытания с

    IEC 68, часть 2-6:
    10 ... 57 Гц;
    постоянная амплитуда
    0.3 мм;
    58 ... 150 Гц;
    постоянное ускорение 1 g (установка на DIN шине) или
    2 g (крепление винтами);
    режимы вибрации:
    изменение частотных циклов со скоростью 1 октава/мин.;
    продолжительность:
    10 частотных циклов на ось по трем взаимоперпендикулярным направлениям

    • ударные, испытания по / испытания с

    IEC 68, часть 2-27/ полусинусоидальные воздействия:
    амплитуда 15 g (пиковое значение), длительность 11 мс, 6 ударов по каждой из трех взаимоперпендикулярных осей





    Дальнейшая информация

    Брошюры

    Информационные материалы для загрузки можно найти в Internet по адресу:

    http://www.siemens.com/simatic/printmaterial
