    Ограничитель пускового тока SITOP предназначен для ограничения до безопасных уровней импульсных токов включения во входных цепях импульсных блоков питания, имеющих емкостной характер нагрузки.

    Он устанавливается в однофазные цепи напряжением 100, 120 или 230 В, а также в двух- и трехфазные цепи напряжением от 208 до 480 В перед входом одного или нескольких блоков питания SITOP и выполняет ограничение их пусковых токов. Эффективность работы ограничителя зависит от температуры.

    Максимальный суммарный ток через ограничитель не должен превышать 10 A (смотри следующую таблицу).



    Входное напряжение

    230 В

    Тип блока питания SITOP

    Номинальный ток при 230 В [A]

    Максимальное количество блоков питания SITOP на один ограничитель пускового тока (SCL)

    Пусковой ток (при 25 °C) для нескольких блоков питания с SCL при максимальном количестве блоков питания SITOP  [A]

    Пусковой ток (при 25 °C) для одного блока питания без SCL [A]

    Пусковой ток (при 25 °C) для одного блока питания с SCL [A]





    230









    smart 2.5

    6EP1332-2BA10

    0.65

    12

    33

    27

    8

    smart 5

    6EP1333-2BA01

    1.15

    6

    33

    32

    8

    smart 10

    6EP1334-2BA01

    2.00

    4

    40

    65

    10

    modular 20

    6EP1336-3BA00

    3.50

    2

    30

    60

    10

    modular 40

    6EP1337-3BA00

    8.00

    1

    20

    125

    10

    modular 20

    6EP1436-3BA00

    -

    -

    -

    -

    -

    modular 40

    6EP1437-3BA00

    -

    -

    -

    -

    -

    modular 5

    6EP1333-3BA00

    1.20

    6

    14

    15

    7

    modular 10

    6EP1334-3BA00

    2.40

    3

    7

    15

    7

    S7-300 2 A

    6ES7307-1BA00-0AA0

    0.60

    12

    31

    20

    8

    S7-300 5 A

    6ES7307-1EA00-0AA0

    1.30

    6

    33

    45

    8

    S7-300 10 A

    6ES7307-1KA01-0AA0

    1.80

    4

    56

    55

    9

    PSA 100E 2.5 A

    6EP1232-1AA00

    0.65

    12

    35

    30

    8

    PSA 100E 4 A

    6EP1232-1AA10

    1.10

    7

    28

    30

    8

    PSA 100E 6 A

    6EP1233-1AA00

    1.40

    5

    13

    35

    8

    PSA 100E 12 A

    6EP1234-1AA00

    2.50

    3

    16

    50

    9

    LOGO 24 V 1.3 A

    6EP1331-1SH02

    0.35

    20

    86

    15

    8

    LOGO 24 V 2.5 A

    6EP1332-1SH42

    0.66

    12

    82

    30

    9

    LOGO 24 V 4 A

    6EP1332-1SH51

    0.97

    8

    56

    30

    8





    Входное напряжение

    400 В

    Тип блока питания SITOP

    Номинальный ток при 400 В [A]

    Максимальное количество блоков питания SITOP на один ограничитель пускового тока (SCL) 1)

    Пусковой ток (при 25 °C) для нескольких блоков питания с SCL при максимальном количестве блоков питания SITOP  [A]

    Пусковой ток (при 25 °C) для одного блока питания без SCL [A]

    Пусковой ток (при 25 °C) для одного блока питания с SCL [A]





    400









    smart 2.5

    6EP1332-2BA10

    -

    -

    -

    -

    -

    smart 5

    6EP1333-2BA01

    -

    -

    -

    -

    -

    smart 10

    6EP1334-2BA01

    -

    -

    -

    -

    -

    modular 20

    6EP1336-3BA00

    -

    -

    -

    -

    -

    modular 40

    6EP1337-3BA00

    -

    -

    -

    -

    -

    modular 20

    6EP1436-3BA00

    1.10

    6

    11

    27

    11

    modular 40

    6EP1437-3BA00

    2.20

    3

    14

    56

    14

    modular 5

    6EP1333-3BA00

    0.69

    10

    58

    27

    11

    modular 10

    6EP1334-3BA00

    1.38

    6

    41

    27

    11

    S7-300 2 A

    6ES7307-1BA00-0AA0

    -

    -

    -

    -

    -

    S7-300 5 A

    6ES7307-1EA00-0AA0

    -

    -

    -

    -

    -

    S7-300 10 A

    6ES7307-1KA01-0AA0

    -

    -

    -

    -

    -

    PSA 100E 2.5 A

    6EP1232-1AA00

    -

    -

    -

    -

    -

    PSA 100E 4 A

    6EP1232-1AA10

    -

    -

    -

    -

    -

    PSA 100E 6 A

    6EP1233-1AA00

    -

    -

    -

    -

    -

    PSA 100E 12 A

    6EP1234-1AA00

    -

    -

    -

    -

    -

    LOGO 24 V 1.3 A

    6EP1331-1SH02

    -

    -

    -

    -

    -

    LOGO 24 V 2.5 A

    6EP1332-1SH42

    -

    -

    -

    -

    -

    LOGO 24 V 4 A

    6EP1332-1SH51

    -

    -

    -

    -

    -





    1) Допустимая частота включения блоков питания ограничена одним включением в минуту.



    Входное напряжение

    500 В

    Тип блока питания SITOP

    Номинальный ток при 500 В [A]

    Максимальное количество блоков питания SITOP на один ограничитель пускового тока (SCL) 1)

    Пусковой ток (при 25 °C) для нескольких блоков питания с SCL при максимальном количестве блоков питания SITOP  [A]

    Пусковой ток (при 25 °C) для одного блока питания без SCL [A]

    Пусковой ток (при 25 °C) для одного блока питания с SCL [A]





    500









    smart 2.5

    6EP1332-2BA10

    -

    -

    -

    -

    -

    smart 5

    6EP1333-2BA01

    -

    -

    -

    -

    -

    smart 10

    6EP1334-2BA01

    -

    -

    -

    -

    -

    modular 20

    6EP1336-3BA00

    -

    -

    -

    -

    -

    modular 40

    6EP1337-3BA00

    -

    -

    -

    -

    -

    modular 20

    6EP1436-3BA00

    0.88

    8

    14

    35

    14

    modular 40

    6EP1437-3BA00

    1.76

    4

    18

    70

    18

    modular 5

    6EP1333-3BA00

    0.55

    10

    75

    35

    14

    modular 10

    6EP1334-3BA00

    1.10

    6

    55

    35

    14

    S7-300 2 A

    6ES7307-1BA00-0AA0

    -

    -

    -

    -

    -

    S7-300 5 A

    6ES7307-1EA00-0AA0

    -

    -

    -

    -

    -

    S7-300 10 A

    6ES7307-1KA01-0AA0

    -

    -

    -

    -

    -

    PSA 100E 2.5 A

    6EP1232-1AA00

    -

    -

    -

    -

    -

    PSA 100E 4 A

    6EP1232-1AA10

    -

    -

    -

    -

    -

    PSA 100E 6 A

    6EP1233-1AA00

    -

    -

    -

    -

    -

    PSA 100E 12 A

    6EP1234-1AA00

    -

    -

    -

    -

    -

    LOGO 24 V 1.3 A

    6EP1331-1SH02

    -

    -

    -

    -

    -

    LOGO 24 V 2.5 A

    6EP1332-1SH42

    -

    -

    -

    -

    -

    LOGO 24 V 4 A

    6EP1332-1SH51

    -

    -

    -

    -

    -





    1) Допустимая частота включения блоков питания ограничена одним включением в минуту.

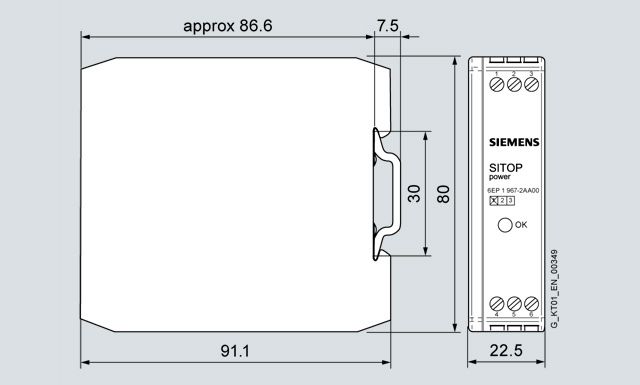

    Чертеж

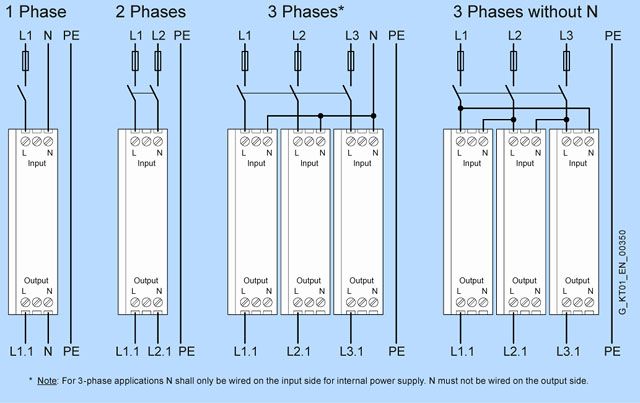

    Схема подключения

    Схема подключения ограничителей пусковых токов SITOP

    Технические данные

    Заказной номер

    6EP1 967-2AA00

    Вход/выход

    1- или 2-фазный переменный ток, 50/60 Гц

    Номинальное входное напряжение Vinrated

    ~100 ... 480 В

    Допустимый диапазон изменений входного напряжения

    ~85 ... 575 В

    Вход управления

    -

    Номинальное выходное напряжение Voutrated

    Зависит от величины входного напряжения

    Максимальное значение сквозного тока

    10 A

    Допустимый перерыв в питании входной цепи

    -

    Время буферирования, не более

    -

    Параллельное включение для увеличения мощности

    Не допускается

    Защита и мониторинг



    Статическое ограничение тока

    -

    Защита от коротких замыканий

    Должна обеспечиваться внешним вышестоящим прибором

    Оперативные/ аварийные сигналы

    -

    Индикация состояния

    Зеленый светодиод

    Аварийная сигнализация

    -

    Безопасность

    По EN 60950 и EN 50178

    Гальваническое разделение цепей

    Нет

    Класс защиты

    Класс II

    Марка CE

    Есть

    Одобрения UL/cUL (CSA)

    Есть, cULus-список (UL 508, CSA C22.2 № 14), файл E197259

    Степень защиты по EN 60529

    IP20

    Электромагнитная совместимость



    Генерируемые помехи

    EN 61000-6-3

    Стойкость к воздействию помех

    EN 61000-6-2

    Условия эксплуатации, хранения, транспортировки



    Диапазон рабочих температур

    0 ... +60 °C с естественным охлаждением

    Диапазон температур хранения и транспортировки

    -40 ... +85 °C

    Относительная влажность

    Климатический класс 3K3 по EN 60721, без конденсата

    Конструкция



    Подключение внешних цепей входа (L1, N) и выхода (L1, N)

    Четыре контакта под винт для подключения проводников сечением 0.2 ... 2.5мм2, с витыми или литыми жилами

    Габариты (Ш x В x Г) в мм

    22.5 x 80 x 91

    Масса, приблизительно

    0.12 кг

    Монтаж

    На профильную шину DIN  EN 60715 35x7.5/15
